Configuración del instrumento en modo WDM

72

FTB-5240S/S-P/BP

Configuración de los parámetros de análisis del WDM

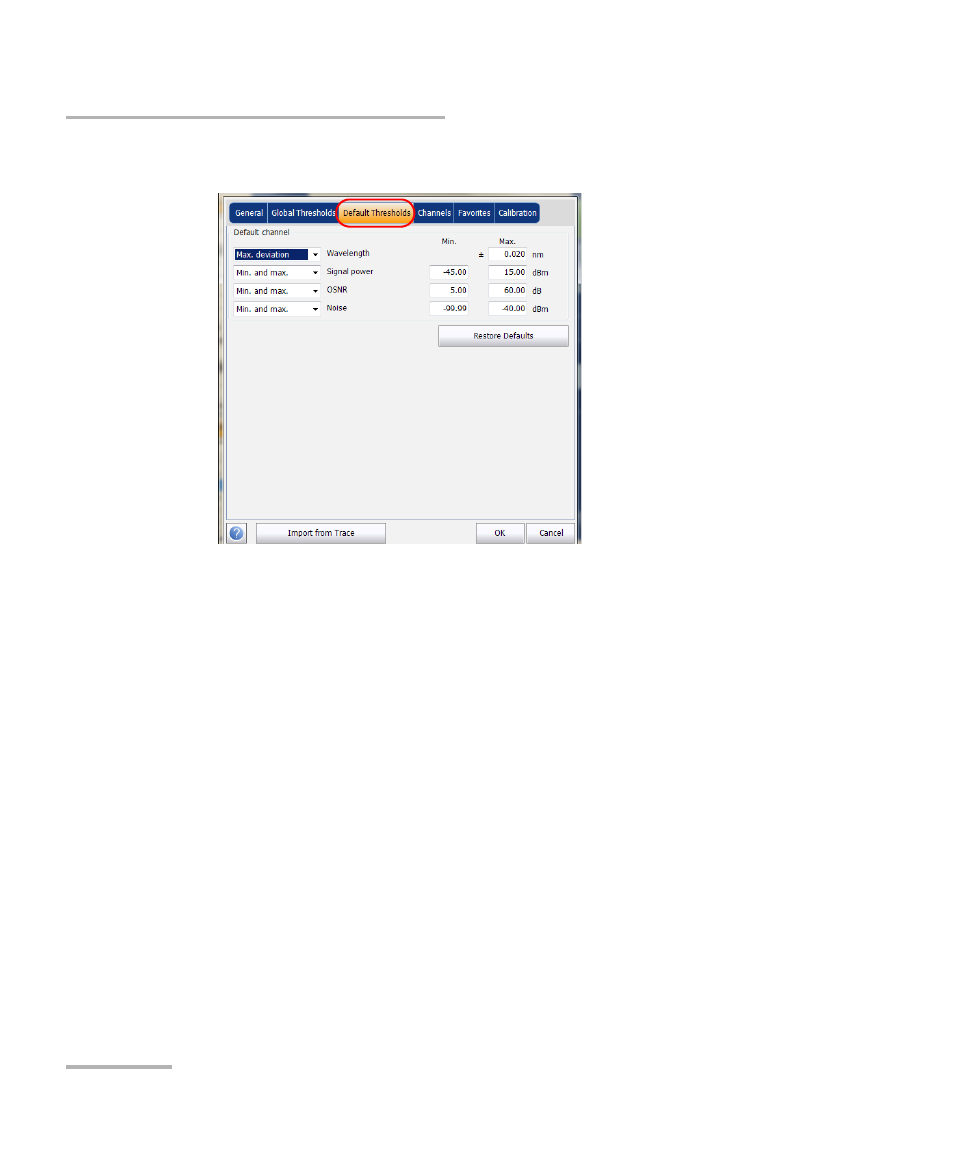

2. Seleccione la ficha Default Thresholds (Umbrales predeterminados).

3. Introduzca los valores en los cuadros como se explica a continuación:

Wavelength/Frequency (Longitud de onda/Frecuencia) (nm/GHz):
longitud de onda/frecuencia central del canal.

Signal Power (Potencia de la señal) (dBm): potencia de la señal
del canal seleccionado (se excluye el ruido).

Noise (Ruido) (dBm): nivel de ruido del canal seleccionado.

OSNR (dB): relación señal óptica-ruido, obtenida de restar el ruido
(según el método de cálculo actual, en dBm) a la potencia de la
señal (según el método de cálculo actual, en dBm).

4. Pulse OK (Aceptar) para guardar los cambios y cerrar la ventana o

Cancel (Cancelar) para salir sin guardar.

Pulse Restore Defaults (Restaurar valores predeterminados) para
descartar todos los cambios y aplicar los valores predeterminados.
