Preparación del OSA para una prueba
OSA
11
Instalación de la EXFO Interfaz Universal (EUI)
Instalación de la EXFO Interfaz Universal (EUI)

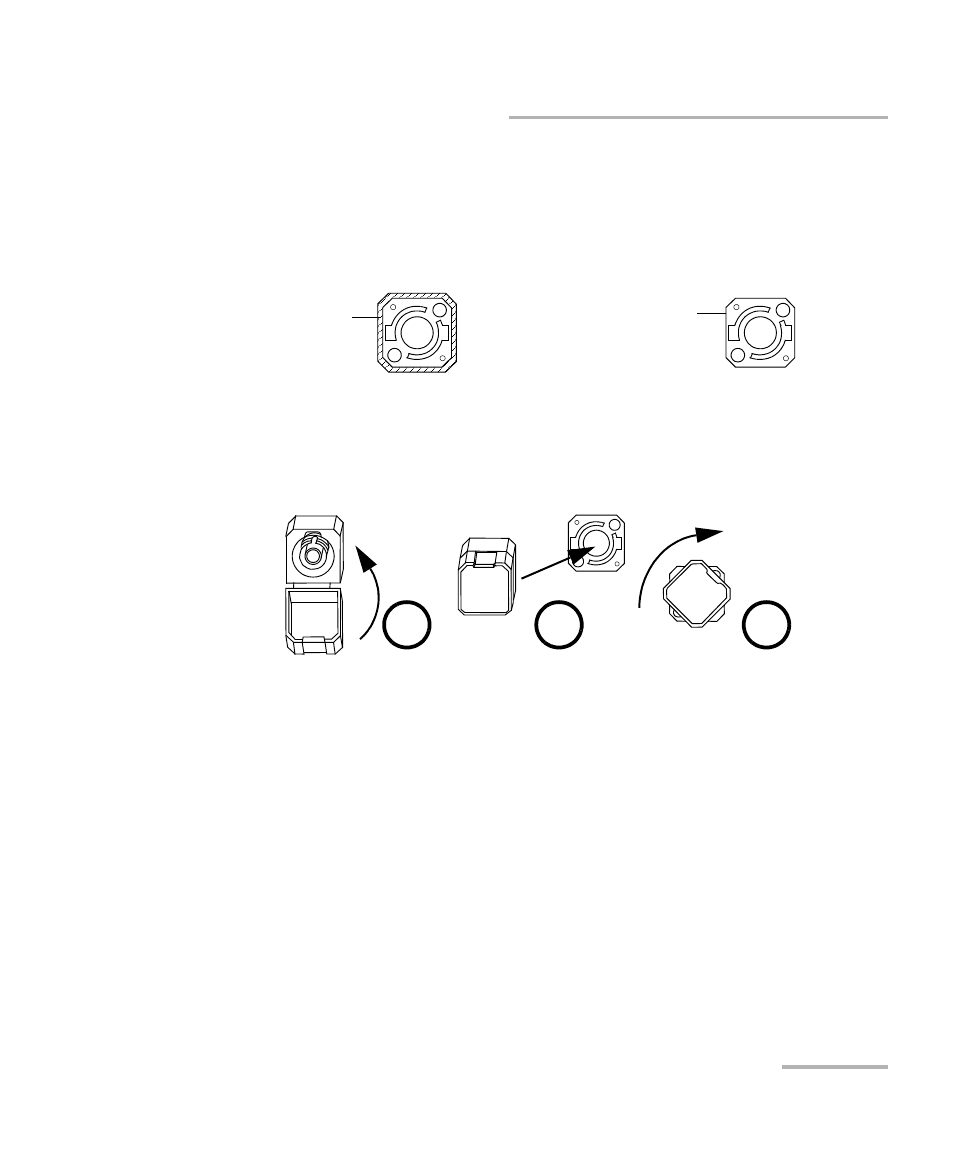

La placa de base fija de la EUI está disponible para conectores con pulido
en ángulo (APC) o pulido sin ángulo (UPC). Si la placa de base presenta un
borde de color verde alrededor, indica que es para conectores de tipo APC.
Para instalar un adaptador de conector de la EUI en la placa de
base de la EUI:
1. Sostenga el adaptador del conector de la EUI de manera que la tapa
protectora se abra hacia abajo.
2. Cierre la tapa protectora con el fin de sujetar el adaptador del conector
con mayor firmeza.
3. Inserte el adaptador del conector en la placa de base.
4. Empuje firmemente mientras gira el adaptador del conector en el
sentido de las agujas del reloj para fijarlo en su lugar.
Un borde de metal descubierto
(o de color azul) indica la
opción UPC
Un borde verde
indica la opción APC
2
3
4
