Configuración del instrumento en modo EDFA

OSA

227

Configuración de los parámetros de análisis del EDFA

con diversos picos. Con este resultado, puede utilizar marcadores
para averiguar el espaciamiento entre los canales adyacentes o
para averiguar el ancho del canal.

Snap to ITU Grid (Ajustar a la red ITU): Cuando esté seleccionado,
cada pico seleccionado estará definido por el canal ITU más
cercano. La red ITU se basa en el ancho del canal seleccionado.

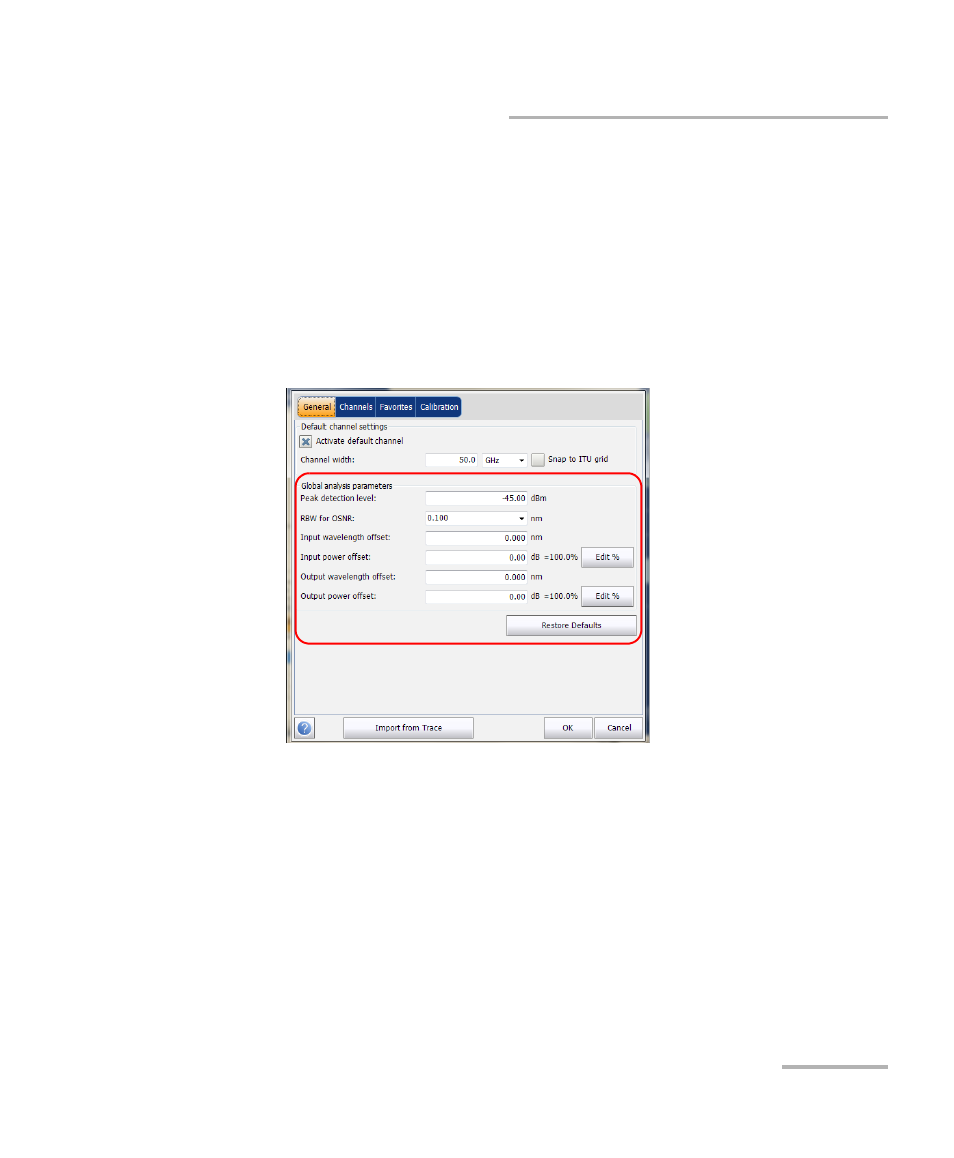

4. En Global analysis parameters (Parámetros de análisis globales),

defina los parámetros siguientes como corresponda:

Nivel de detección de picos (dBm): nivel de potencia mínimo a
partir del cual puede considerarse el pico como una señal.

RBW para OSNR (nm): indica el ancho de banda de resolución
seleccionado para el cálculo de OSNR. Este parámetro suele estar
establecido en 0,1 nm para permitir una comparación entre OSA
diferentes que tengan resoluciones efectivas diferentes. El valor de
RBW del instrumento se indica debajo del gráfico. Este parámetro
no tiene realmente ningún efecto en la adquisición, pero es un
factor de normalización usado para proporcionar el valor de OSNR
de forma estandarizada.
