Gestión de resultados
OSA 311
Gestión de los resultados de las pruebas de EDFA
Cuando se realiza la adquisición (consulte Inicio de la medición en la
página 243 para más información sobre cómo realizar una prueba), la

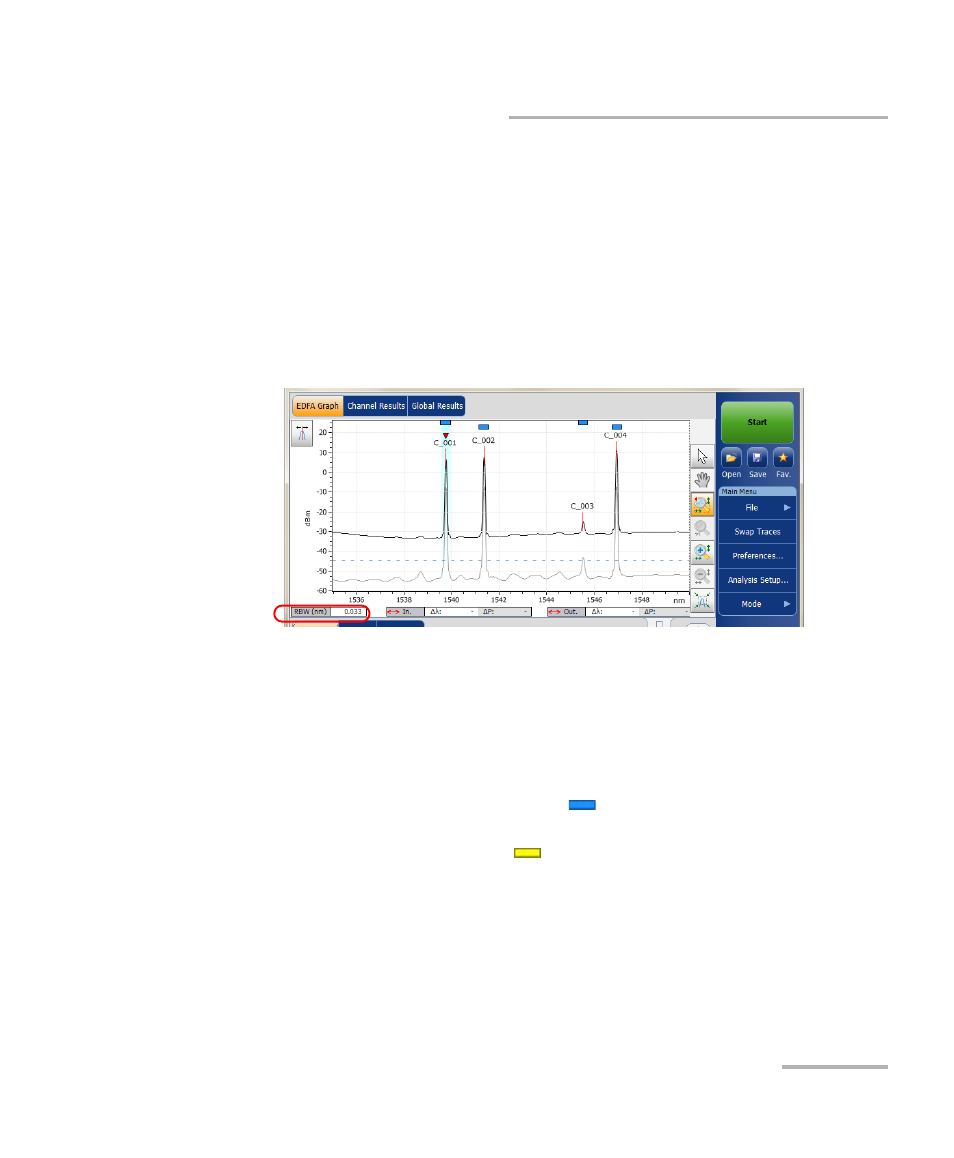

curva aparecerá en la ficha EDFA Graph (Gráfico de EDFA) con
información a lo largo de los siguientes valores de eje:

Eje X: longitud de onda en nm o frecuencia en THz

Eje Y: potencia óptica expresada en dBm, medida en el ancho de
banda de resolución óptica (RBW) del OSA. Esta RBW de referencia se
muestra en el gráfico.
Si la curva actual se había guardado anteriormente, el gráfico mostrará el
nombre de archivo de dicha curva en la barra de título.
El gráfico mostrará los indicadores de picos de todos los canales que
encuentre la aplicación con una línea roja horizontal por encima de los
picos para indicar su posición.
Aparecerá una barra horizontal azul ( ) en la parte superior del canal si
no se sobrepone con otro canal. Si el canal se sobrepone con otro canal, la
barra horizontal será amarilla (
).
