Gestión de resultados

OSA

297

Gestión de los resultados de las pruebas de DFB

Cuando la adquisición se efectúa (consulte Inicio de la medición en la
página 243 para más infor
mación sobre cómo realizar una prueba), la

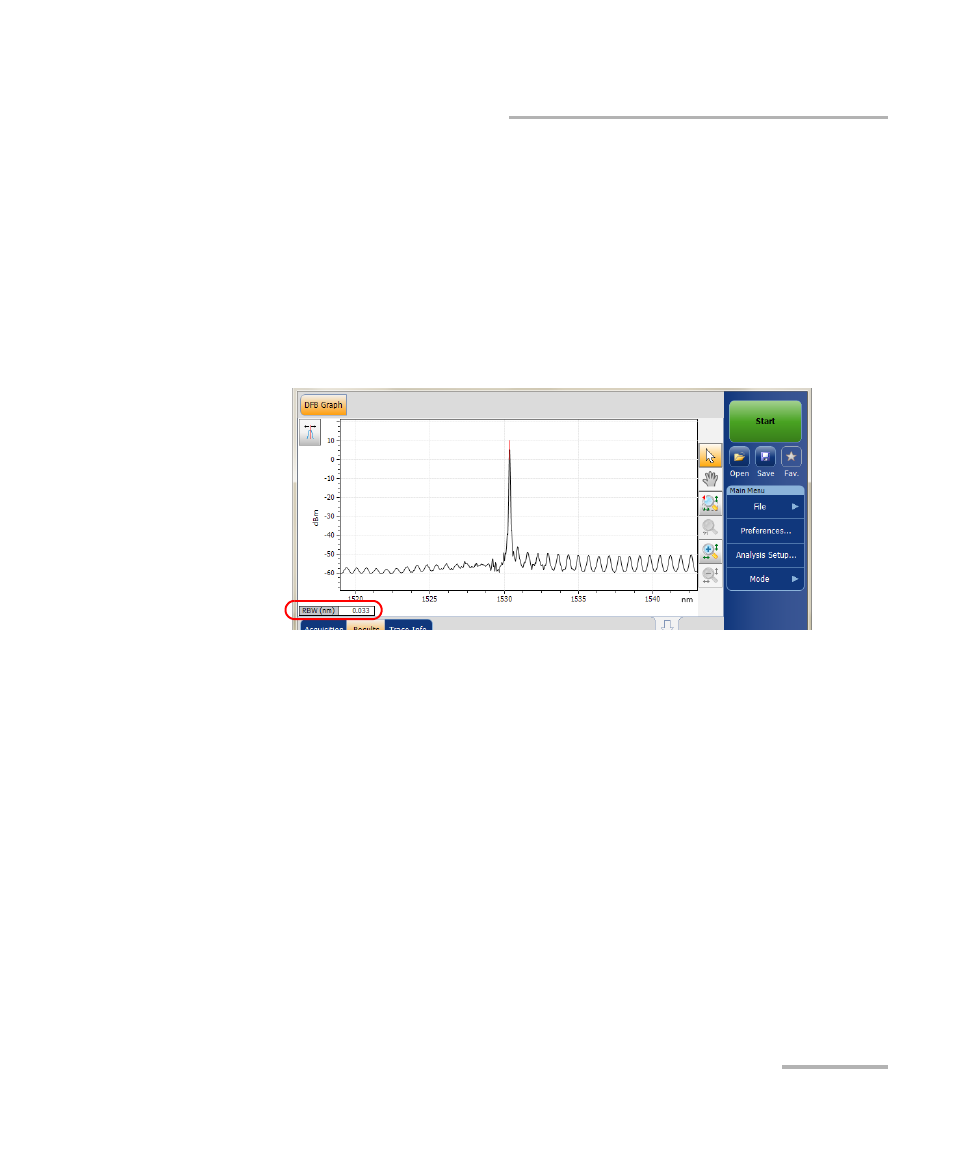

curva activa se mostrará en la ficha Graph (Gráfico) con información a lo
largo de los siguientes valores de los ejes:

Eje X: longitud de onda en nm o frecuencia en THz.

Eje Y: potencia óptica expresada en dBm, medida en el ancho de
banda de resolución óptica (RBW) del OSA. Esta RBW de referencia se
encuentra en la parte inferior del gráfico.

Si la curva actual se había guardado anteriormente, el gráfico mostrará el
nombre de archivo de dicha curva en la barra de título.
