2-8 Instalación y Operación del Variador de CA SP120
Español
La Figura 2.7 y la Tabla 2.4 proporcionan las descripciones de las terminales de
control del variador y de las terminales del relé de fallo.

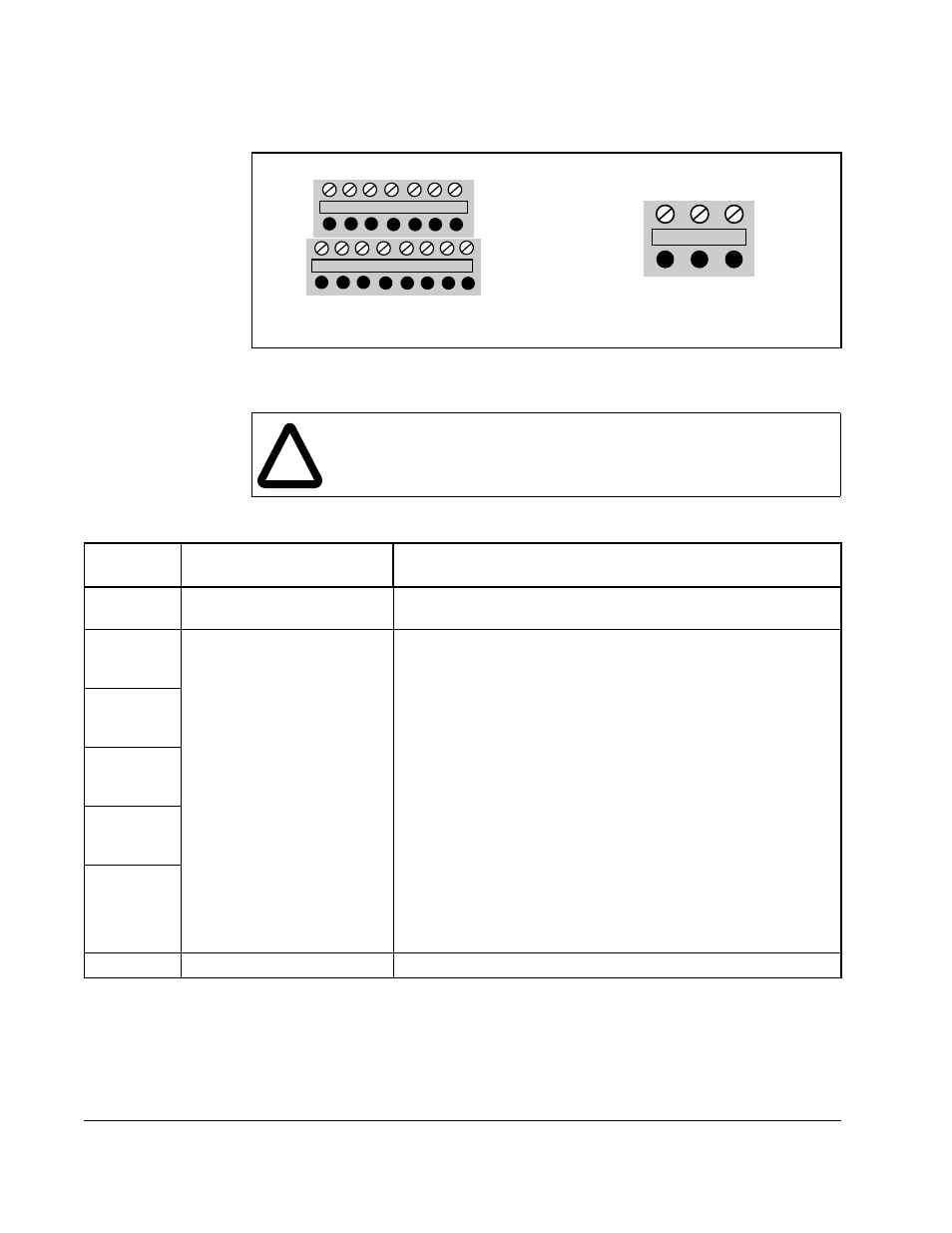

Figura 2.7 – Bloque de terminales de control y bloque de terminales del relé de fallo
!
ATENCIÓN: No puentee o ponga en cortocircuito las terminales H y L
o P24 y L. Si no se observa esta precaución se puede dañar o destruir
el equipo.
L 5 4 3 2 1 P24
Control Terminal Block
H O 0I L FM CM2 12 11
Bloque de terminales de control
AL0
Fault relay
terminal block
AL1 AL2
del relé de fallo
Bloque de terminales
Tabla 2.4 – Descripciones de las terminales de control y de las terminales del relé de fallo
Terminal
de control Función Descripción
P24 24V CC Carga máx. de 30 mA para las entradas digitales 1-5 o de
potencial de 24V
1 Entradas digitales
programables.
26V máx, impedancia de
entrada 5 K
Ω
.
Las entradas digitales 1-5 son entradas activadas de nivel
totalmente programable. Se puede encontrar una descripción
general de las funciones posibles en la tabla de descripción de
entrada digital en la sección 2.6.
Las entradas son totalmente programables con estas
excepciones:
• Dos entradas no pueden tener la misma función
• Sólo la entrada 5 se puede programar como PTC.
Con excepción de la selección de restablecimiento, que debe
ser NA (activa alta), todas las entradas se pueden establecer
como NA (activa alta) o NC (activa abierta) a través de los
parámetros C11 [
LÓGICA DE LA ENTRADA DIGITAL 1] a C15
[ LÓGICA DE LA ENTRADA DIGITAL 5].
Nota: Se debe aplicar una señal a las entradas digitales
durante al menos 12 mseg para que el variador las lea.
2
3
4
5
L 0V Potencial de 0V para la FM de salida
