2.2 Montagem do Inversor
Monte os inversores sobre uma superfície lisa, vertical e nivelada. A orientação do
inversor deve ser vertical (parte superior para cima), para uma dissipação de calor
adequada. Consulte o Apêndice A quanto às suas dimensões.
Instale o inversor com quatro (4) parafusos M4 x 0,07 (8-32). Aplique um torque de
1,2 Nm (11 pol.-libra) aos parafusos de montagem.
Certifique-se de que a tampa de proteção contra detritos esteja no local durante a
instalação do inversor para evitar a penetração de filetes, isolamento de cabos e
poeira no inversor.
2.3 Localizações dos Blocos Terminais
A figura 2.2 indica a localização da alimentação, controle e blocos terminais de relés
de falha.

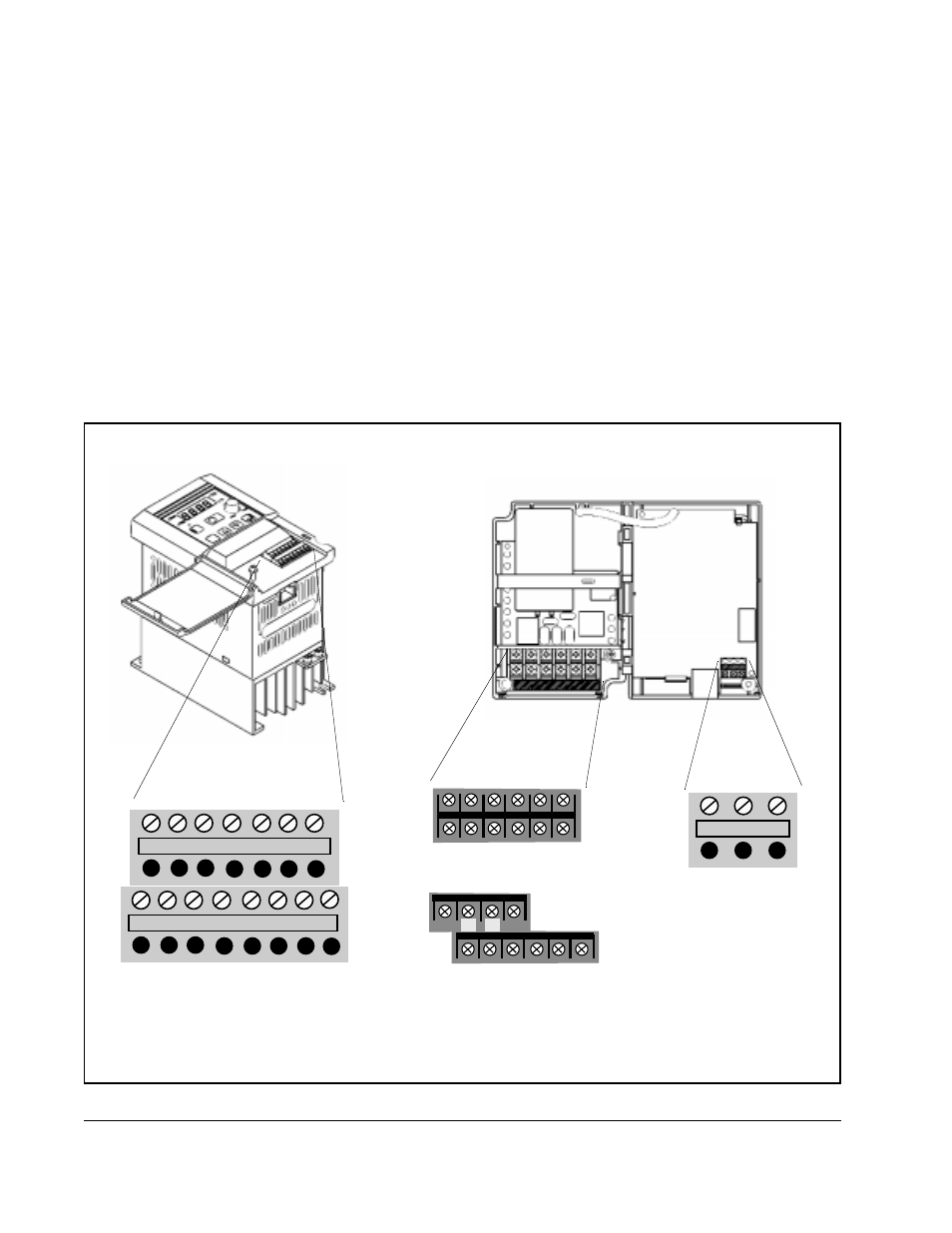

Figura 2.2 – Localizações dos Blocos Terminais
L 5 4 3 2 1 P24
Control terminal block
H O 0I L FM CM2 12 11
+1 + * *
L1 N/L3
Power terminal block, AA01 - AA03 ratings only
U/T1 V/T2 W/T3 L2
*
(/) +1 -
L1 N/L3 U/T1 V/T2 W/T3
* Not Used
-
+
Power terminal block, all ratings except AA01 -AA03
L2
AL0
Fault relay
terminal block
AL1 AL2
Relé de falha
Bloco Terminal
Todos os demais números de modelos
Bloco terminal de controle
S12-201P4LU / 202P6LU / 203P0LU
* * *
– –
* Não Usado
Bloco terminal de Alimentação
–
