2-6 Instalación y Operación del Variador de CA SP120
Español
2.4.5 Protección del motor
Los variadores SP120 presentan la protección electrónica de sobrecarga para
controlar la corriente del motor. En el caso de operación de motores múltiples, se
deben usar contactos térmicos o resistores positivos de coeficiente de temperatura
(PTC) para cada motor. En el caso de longitudes de cable de motor mayores de 50
metros (165 pies), se deben usar reactores de motor.
2.4.6 Conexión de puesta a tierra del variador
Conecte a tierra el variador conectando un cable de tierra de la terminal de conexión
de puesta a tierra de la entrada del variador (etiquetada PE ) en forma
ininterrumpida a la conexión de puesta a tierra. Asegúrese de separar el polo de
puesta a tierra del variador de aquellos otros de la maquinaria eléctrica. Si se usan
variadores múltiples, asegúrese que cada variador esté conectado a tierra en forma
separada (vea la Figura 2.5).
Tabla 2.3 – Reactores de línea de CA y Obturadores de CC
Variador HP
Reactores de línea de CA Obturadores de CC
No. de parte de
MTE mH
No. de parte de
MTE mH
S12-x01P4xx 0,25 RL-00201 12 2RB003 20
S12-x01P5xx 0,50 RL-00202 20 2RB003 20
S12-x02P5xx 1,0 RL-00201 12 4RB002 12
S12-x02P6xx 0,50 RL-00204 6 4RB002 12
S12-x03P0xx 0,75 RL-00401 3 4RB002 12
S12-x03P8xx 2,0 RL-00402 6,5 4RB003 15
S12-x04P0xx 1,0 RL-00401 3 9RB003 7,5
S12-x05P0xx 1,5 RL-00801 1,5 9RB003 7,5
S12-x05P5xx 3,0 RL-00402 6,5 9RB004 11,5
S12-x07P1xx 2,0 RL-00801 1,5 12RB003 4
S12-x08P6xx 5,0 RL-00802 3,0 12RB004 15
S12-x0010xx 3,0 RL-01201 1,25 18RB003 2,75
S12-x0015xx 5,0 RL-01801 0,8 25RB04 1,75
!
ATENCIÓN: El variador SP120 tiene una corriente de fuga elevada y
se debe alambrar permanentemente (fijo) a tierra. De no observarse esta
precaución, pueden sufrirse lesiones corporales graves o la muerte.

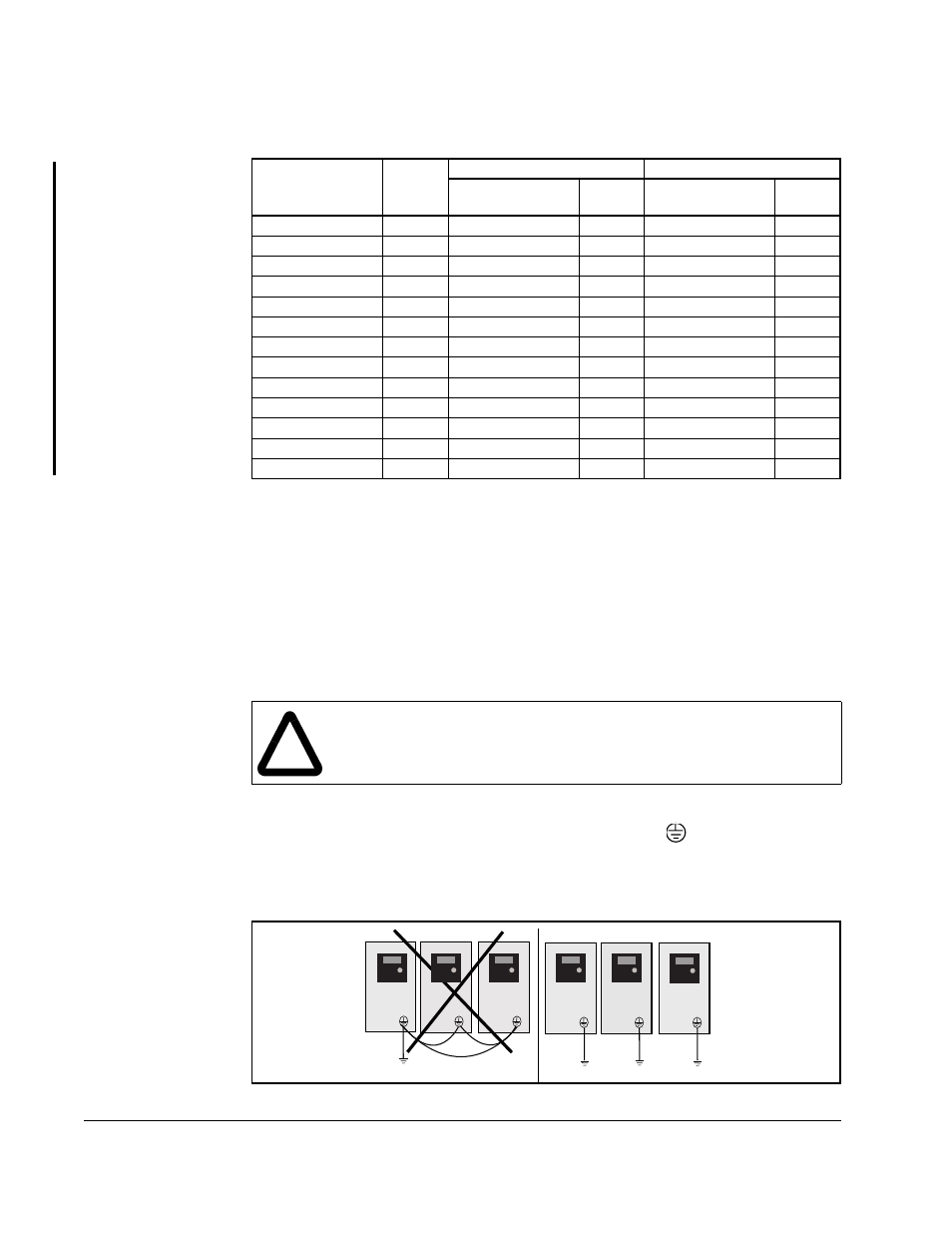

Figura 2.5 – Conexión de puesta a tierra del variador
Variador SP120 Variador SP120 Variador SP120 Variador SP120 Variador SP120 Variador SP120
Puesta
a Tierra
Física
Protectora Puesta
a Tierra
Física
Protectora
