2-8 Instalação e Operação do Inversor SP120 CA
Portugu ê s

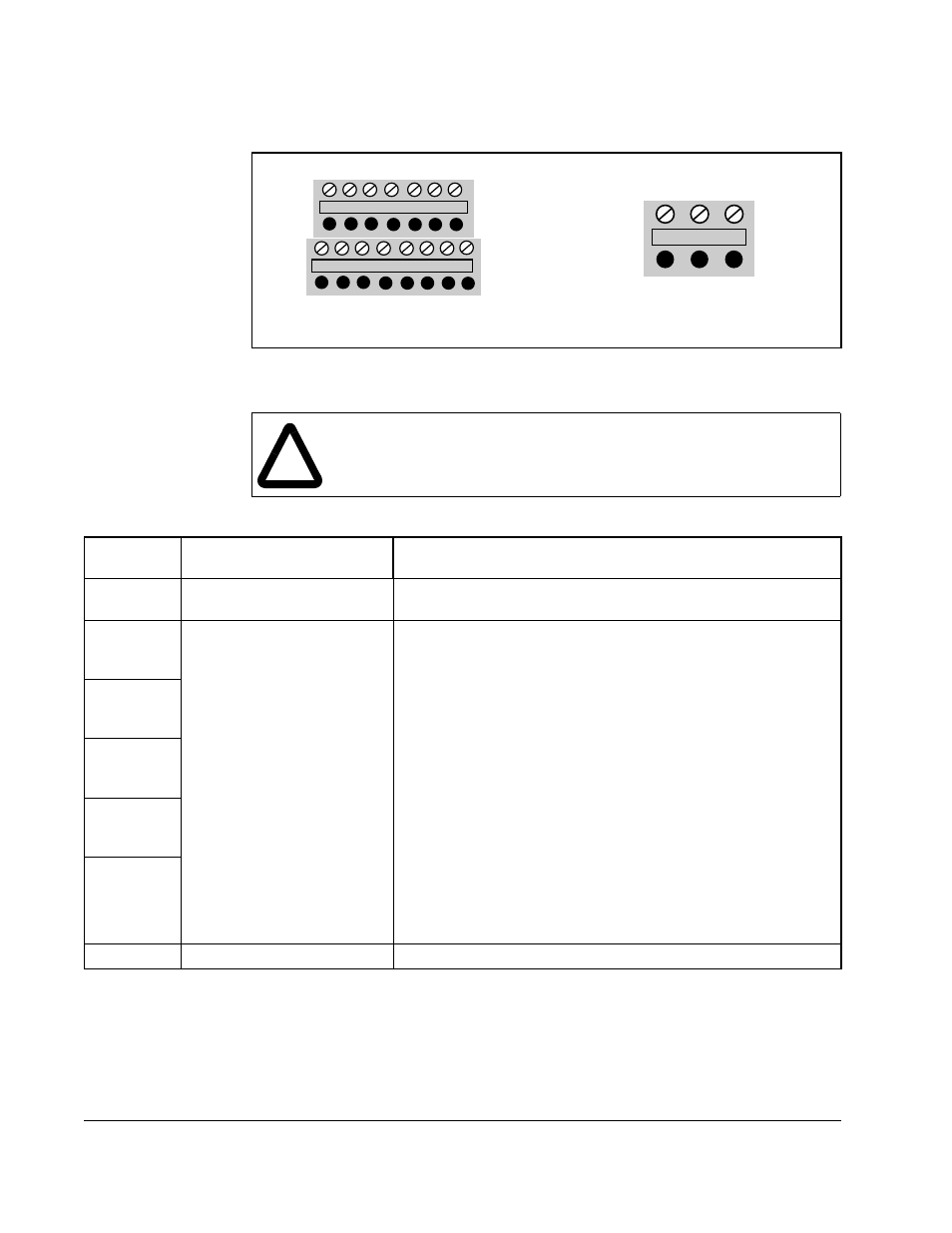

Figura 2.7 e tabela 2.4 fornecem descrições dos terminais de relés de falha e
terminais de controle do inversor.
Figura 2.7 – Bloco do terminal de controle e bloco do terminal de relés de falha
!
ATENÇÃO: Não faça uma ligação em ponte nem coloque os terminais
H e L ou P24 e L em curto pois o equipamento poderá ser danificado
ou destruído.
L 5 4 3 2 1 P24
Control Terminal Block
H O 0I L FM CM2 12 11
Bloco terminal de controle
AL0
Fault relay
terminal block
AL1 AL2
Relé de falha
Bloco Terminal
Tabela 2.4 – Descrições do bloco do terminal de controle e bloco do terminal de relés de falha
Terminal de
Controle Função Descrição
P24 24 V CC Potencial de 24 V ou entradas digitais 1-5, carga máx.
de 30 mA
1 Entradas digitais
programáveis.
máx. 26 V, impedância de
entrada 5 K
Ω
.
As entradas digitais 1 – 5 são entradas de disparo com níveis
totalmente programáveis. Uma visão geral das funções
possíveis pode ser encontrada na tabela de descrição das
entradas digitais que se encontra na seção 2.6.
As entradas são totalmente programáveis, com as seguintes
exceções:
• Não pode haver duas entradas com a mesma função
• Somente a entrada 5 pode ser programada como PTC.
Com exceção da configuração de reset que deve ser NO
(active high) (alta ativa), todas as demais entradas podem ser
configuradas como NO (active high) ou NC (active open) (ativa
aberta) pelos parâmetros C11 [
LÓGICA DE ENTRADA DIGITAL 1] a
C15 [ LÓGICA DE ENTRADA DIGITAL 5].
Nota: Deve-se aplicar um sinal às entradas digitais por um
mínimo 12 ms para que possa ser lido pelo inversor.
2
3
4
5
L 0 V Potencial de 0 V para saída FM
