Instalación y cableado del variador 2-3
Español
2.4 Cableado de potencia al variador
!
ATENCIÓN: Asegúrese que la tensión de entrada corresponde a la
tensión indicada en la placa de identificación del producto. De no
observarse esta precaución, pueden sufrirse lesiones corporales graves
o la muerte.
ATENCIÓN: En la operación normal aplique los comandos
START/STOP a través de las terminales de control o el tablero de control,
y no desconectando y volviendo a aplicar la potencia de entrada al
variador o al contactor del motor. Si es necesario utilizar este método
para arrancar y parar el motor, o si el ciclado frecuente de la potencia
es inevitable, asegúrese de que esto no ocurra más de una vez cada
cinco minutos. No instale ningún condensador o supresor a las
terminales de salida del variador. El no seguir esta precaución puede
dar como resultado daño al equipo.
ATENCIÓN: Tenga especial cuidado si se activa el arrancador
automático. Para evitar las lesiones causadas por el arranque
automático del variador después de un fallo de potencia, instale un
componente de conmutación en la entrada que se desactive en caso
de un fallo de potencia y que sólo se pueda conmutar manualmente a
encendido de nuevo una vez que regresa el abastecimiento de potencia
(eje. el contactor, etc.). De no observarse esta precaución, pueden
sufrirse lesiones corporales graves o la muerte.
ATENCIÓN: Si la capacidad del sistema de distribución excede la
corriente máxima de corto circuito de fallo simétrico de 5,000 amperios,
se debe agregar impedancia adicional a la línea de abastecimiento de
CA para limitar la corriente disponible en caso de un fallo. El no seguir
estas precauciones puede dar como resultado daño al equipo.

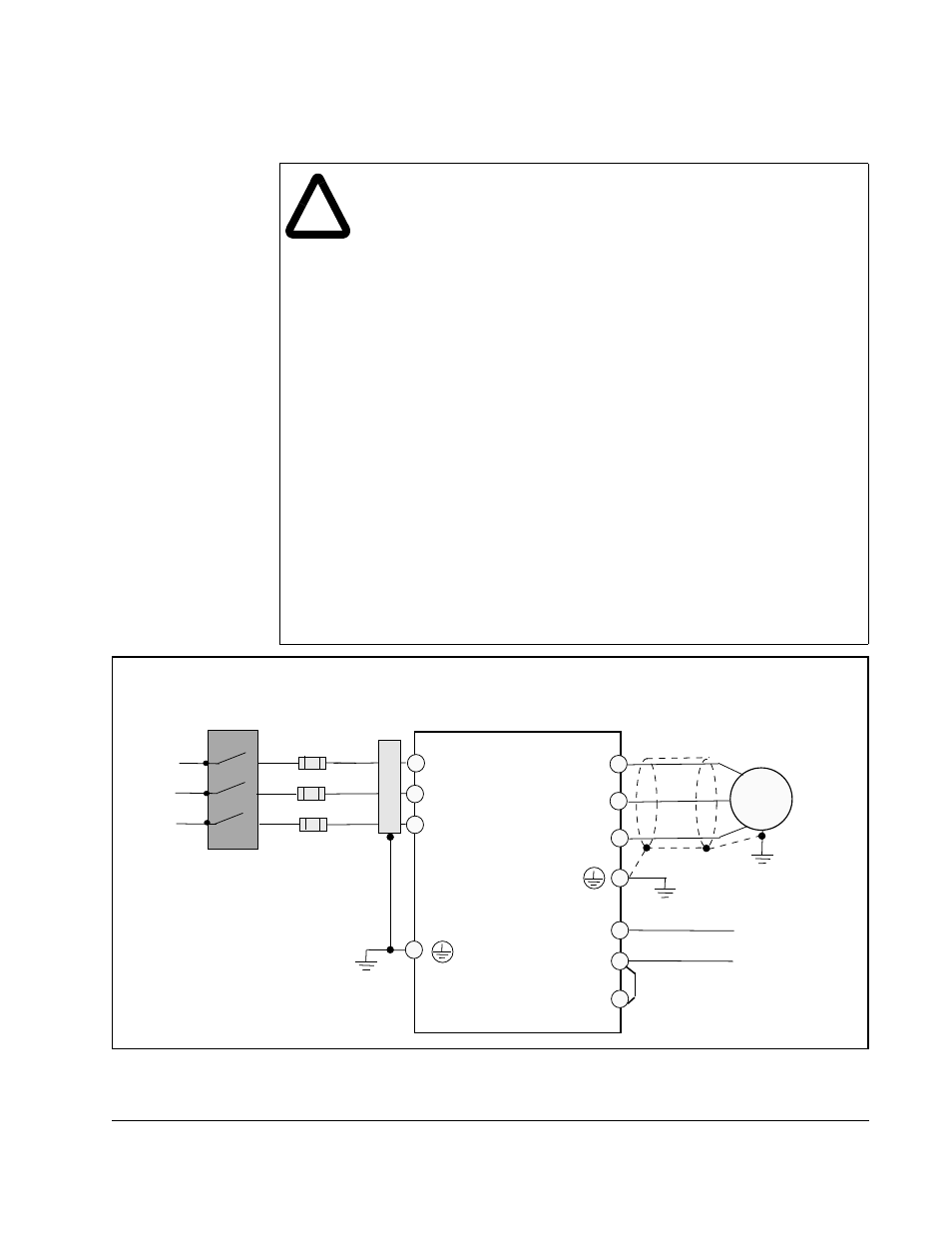

Figura 2.3 – Diagrama del bloque del cableado de potencia
Motor
Trifásico
U/T1
V/T2
W/T3
L1
L2
N/L3
Dispositivo de Desconexión
del Abastecimiento de
Potencia de Entrada
_
+
+1
Variador de
CA SP120
Fusibles
Filtro
Opcional
Bus de CC
