Instalación y cableado del variador
2-7
Español
2.5
Cableado del bloque de terminales de control
Asegúrese que se cumplen los siguientes requisitos cuando instale los conductores
eléctricos del bloque de terminales de control.
•
Instale todo el cableado de señal en un cable blindado o en un conducto portacables
metálico separado.
•
La longitud del cableado de control no debe ser mayor de 20 metros (65.6 pies).
•
Use cable de 0.75 mm
2
(18 AWG) para el relé de alarma. Apriete los tornillos de
montaje a 0.5-0.6 Nm (4.4-5.3 lb./pulg.).
•
Utilice el par trenzado, blindado o el cable de 3 conductores, de 18 AWG a 28 AWG
(0.75 a 0.14 mm
2
) para todas las demás conexiones de señal. Apriete todas las
conexiones de 0.2 a 0.25 Nm (1.77 a 2.21 lb-pulg).
•
Evite cruzar las líneas de potencia o las líneas del motor con los cables de control. Si
se deben cruzar, asegúrese de que cruzan en ángulos rectos (90
o
).
•
Si se usan salidas de transistor 11 ó 12, con una carga inductiva como un relé, instale
un diodo de recuperación paralelo al relé, como se muestra en la Figura 2.6, para
evitar daño a la salida.
La Figura 2.6 muestra las conexiones típicas de las terminales de control.
!
ATENCIÓN:
Las terminales de control están aisladas pero no atadas a la
conexión de puesta a tierra. Si la terminal (L) en el bloque de terminales de
control no está puesta a tierra, los conductores expuestos, los blindajes o
los conductores de metal pueden alcanzar niveles de tensión riesgosa. De
no observarse esta precaución, pueden sufrirse lesiones corporales graves
o la muerte.

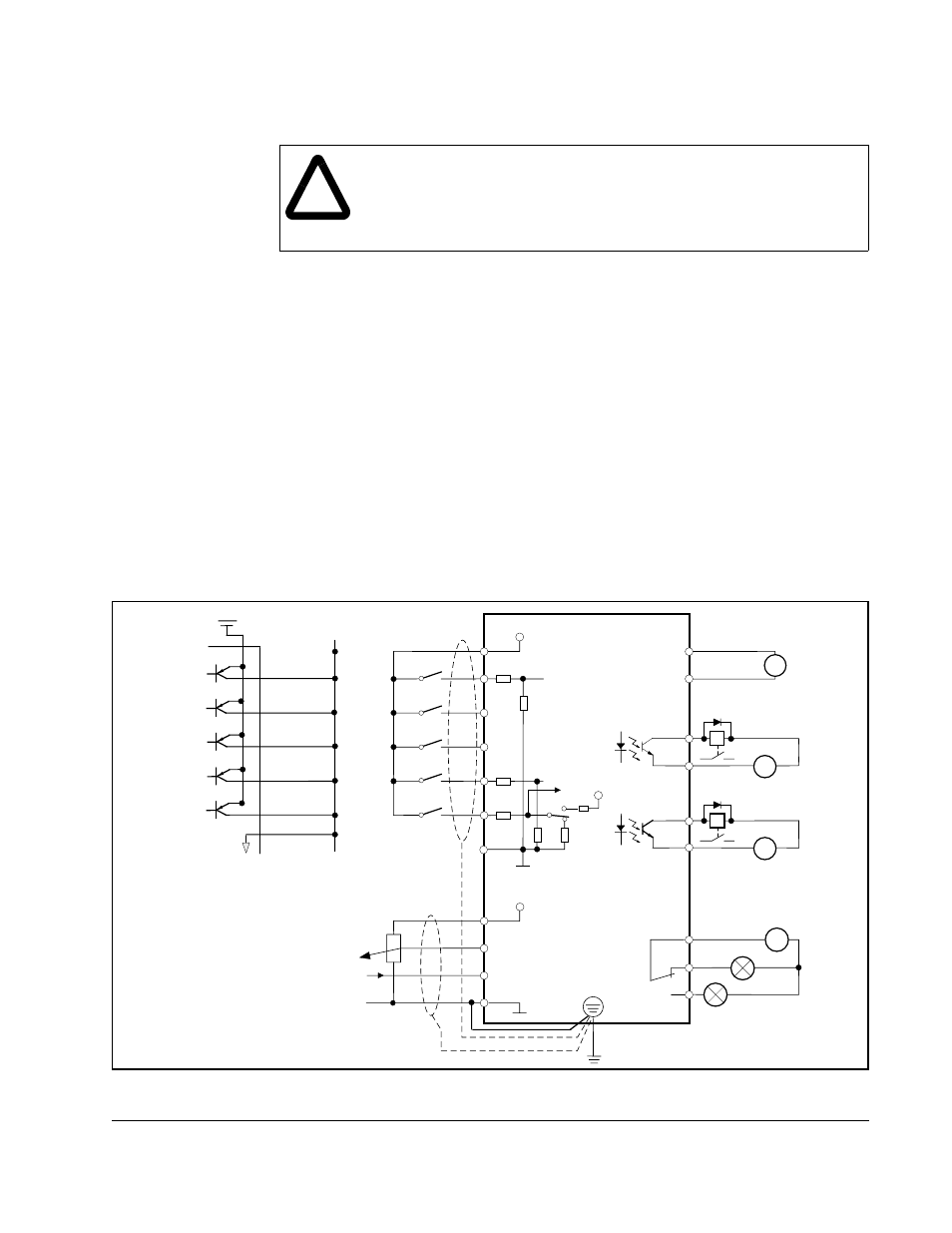

Figura 2.6 – Conexiones típicas de las terminales de control.
24V
5V
PTC
0-10V
0-10V
Potenciómetro
de 1 – 2 K
Ohmios.
4-20mA
24V
24V
230V CA
Relé de fallo
Referencia de frecuencia
10V
P24
FM
L
11
CM2
–
+
–
+
12
CM2
AL0
AL1
AL2
1
2
3
4
5
L
H
O
OI
L
4.4k
4.4k
4.4k
5.1k
680
680
680
V
=
=
~
Potencia
interna
P24
1
24V
2
3
4
5
L
Potencia
externa
IMPORTANTE: Sólo se puede
conectar una fuente de
frecuencia a la vez. Si se
conecta más de una
frecuencia al mismo tiempo
se presentará una referencia
de frecuencia indeterminada.
Para mejorar la inmunidad contra
ruido, el común (terminal l) del
bloque de terminales de control
se debe conectar a la terminal
de tierra/tierra protectora.
