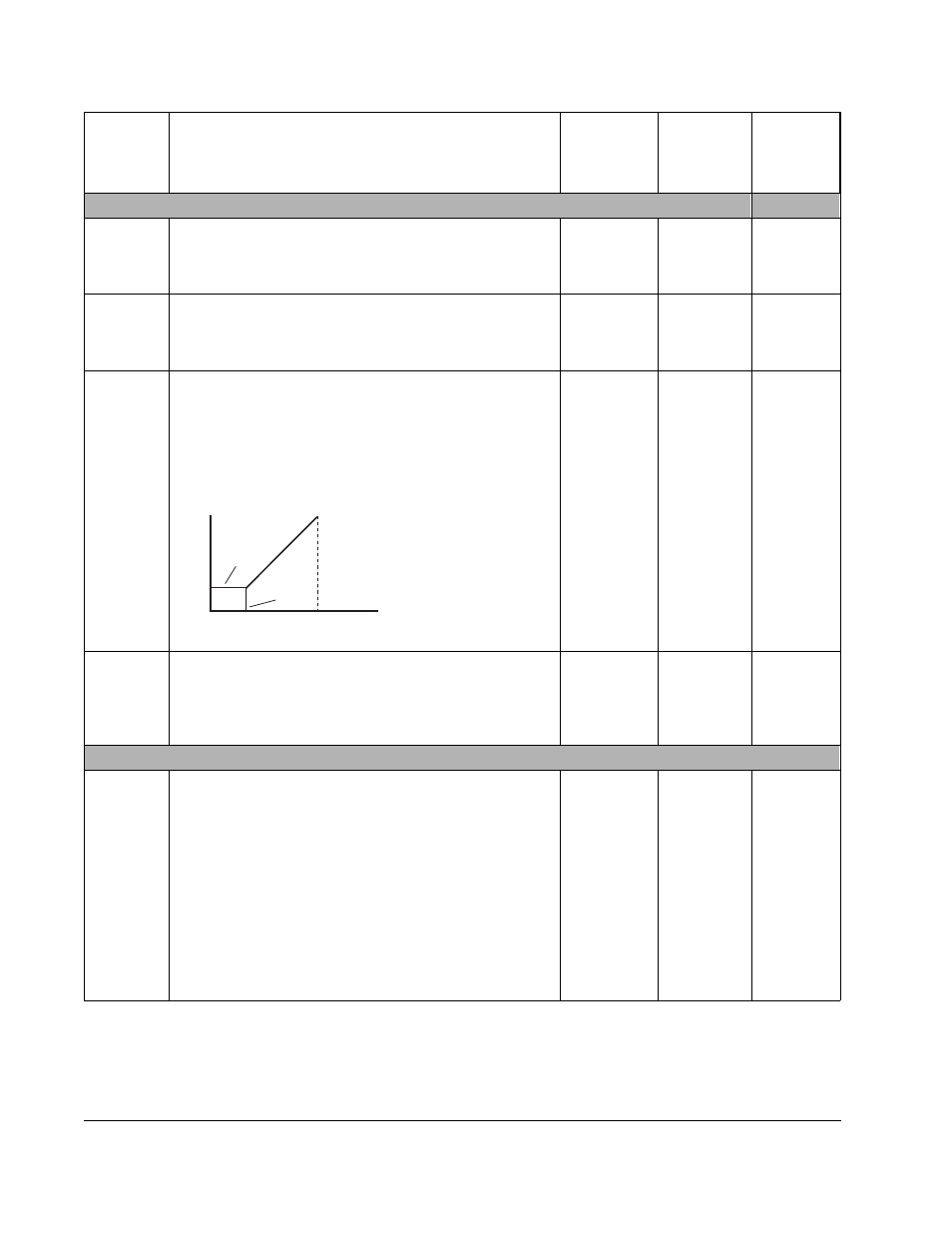

Page 108
3-10
Instalación y Operación del Variador de CA SP120
Español
Número
de
Parámetro
Nombre/Descripción del Parámetro
Escala
Mín./Máx.
Unidades
Valores
por
Defecto de
Fábrica
Ajuste de referencia de entrada analógica (continuación)
A13
Mínimo de Entrada Analógica
Establece el punto de inicio (compensado) para la
escala de entrada analógica. Consulte el diagrama en
A11 [M
ÍNIMO
DE
F
RECUENCIA
A
NALÓGICA
]
0 a 99
1%
0
A14
Máximo de Entrada Analógica
Establece el punto de terminación (compensado) para
la escala de entrada analógica. Consulte el diagrama en
A11 [M
ÍNIMO
DE
F
RECUENCIA
A
NALÓGICA
]
0 a 100
1%
100
A15
Selección de Arranque Analógico
Establece la frecuencia de salida cuando la referencia
de la frecuencia está por debajo del valor establecido en
A13 [M
ÍNIMO
DE
E
NTRADA
A
NALÓGICA
].
Selecciones: 00 = A11 [M
ÍNIMO
DE
F
RECUENCIA
A
NALÓGICA
]
01 = 0 Hz
00 a 01
Valor
Numérico
01
A16
Selección del Filtro Analógico
Establece el nivel del filtro suavizador de la entrada
Analógica donde:
1 = bajo (Ancho de banda = 200 Hz)
8 = alto (Ancho de banda = 25 Hz)
1 a 8
Valor
Numérico
8
Frecuencias preestablecidas
A20
Frecuencia Interna
Cuando A01 [S
ELECCIÓN
DEL
C
OMANDO
DE
F
RECUENCIA
]
se establece a 02, este parámetro proporcionará el
comando de frecuencia de los variadores. Este
parámetro cambiará el comando de frecuencia sólo
después que la nueva frecuencia se introduce en la
memoria.
Este valor también se puede cambiar a través de F01
[C
OMANDO
DE
F
RECUENCIA
] si no hay entradas de
frecuencia preestablecidas activas.
Este parámetro se puede cambiar mientras el motor
está funcionando.
0.0 a 360.0
0.1 Hz
60.0
A12
A13
0V
4mA
A14
10V
20mA
% Escala
de la entrada
Frecuencia
A11
A15=01
A15=00
