Page 105

OPERATING THE MOWER CONDITIONER

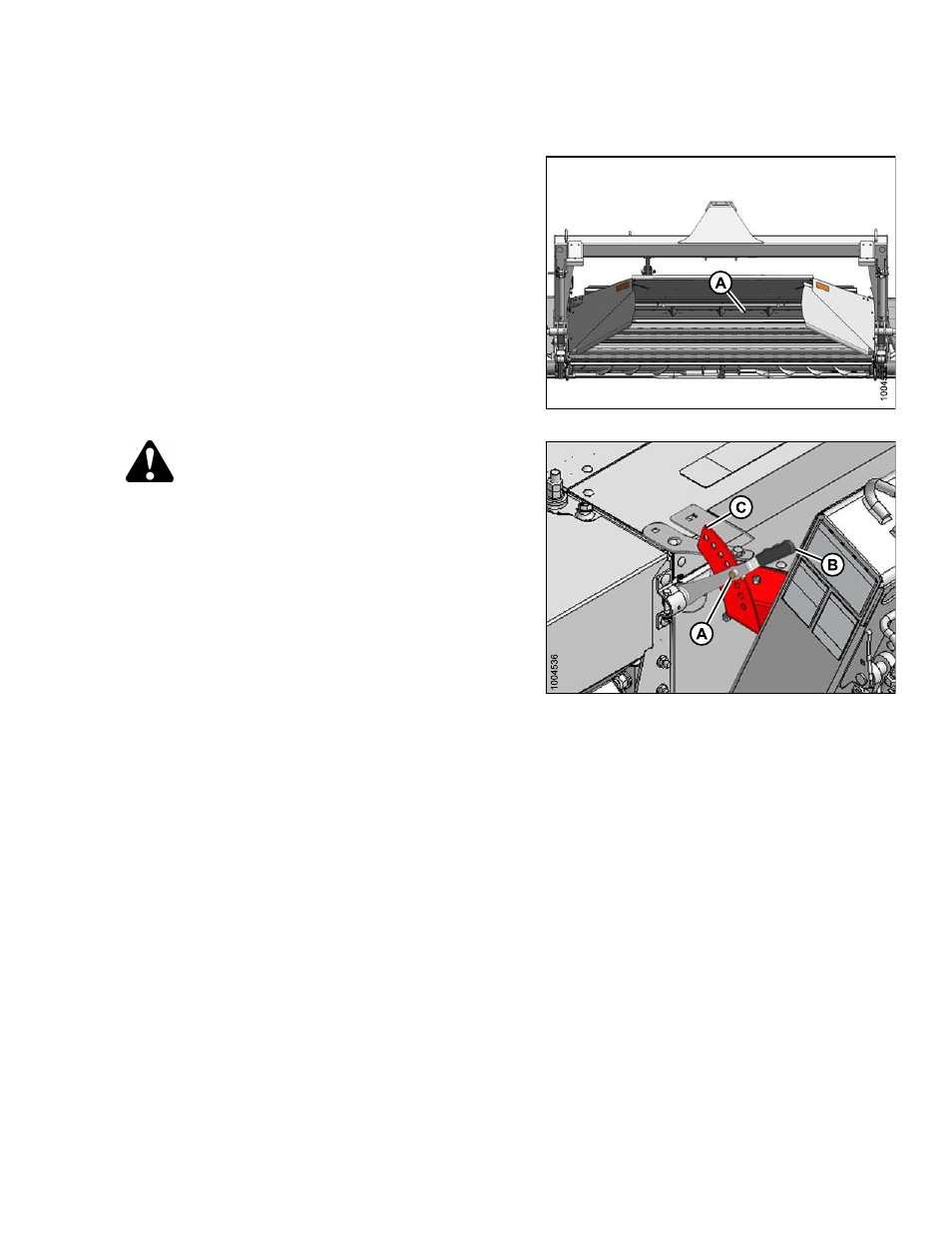

7.5.3 Adjusting the Swath Baffle
The swath baffle (A) determines the width and height of
the windrow.
It is located immediately behind and above the conditioning
rolls and can be positioned to:
• Direct the crop flow into the forming shield for narrow
and moderate width windrows
• Direct crop downward to form a wide swath
Figure 7.15
DANGER
Stop engine and remove key from ignition before
leaving operator’s seat for any reason. A child or
even a pet could engage an idling machine.
Adjust the swath baffle as follows:
1. Remove hairpin from pin (A) and remove pin.
2. Move lever (B) to reposition swath baffle
• forward to raise baffle
• backward to lower baffle
3. Reinstall pin (A) through lever and bracket (C) and
secure with hairpin.
Figure 7.16
169456
95
Rev. D
