SECTION 6 - JLG CONTROL SYSTEM

6-14

– JLG Lift –

3121259

CONNECTOR

PIN

ASSIGNMENT

FUNCTION

J5

NATURAL

1

LIFT / SWING JOYSTICK SUPPLY VOLTAGE

SUPPLY VOLTAGE

2

LIFT CENTER TAP

INPUT

3

LIFT SIGNAL

INPUT

4

SWING SIGNAL

INPUT

5

SWING CENTER TAP

INPUT

6

NOT CONNECTED

INPUT

7

LIFT / SWING JOYSTICK RETURN

GROUND

8

GROUND RETURN

GROUND

CONNECTOR

PIN

ASSIGNMENT

FUNCTION

J6

BLACK

1

DRIVE / STEER JOYSTICK SUPPLY VOLTAGE

SUPPLY VOLTAGE

2

DRIVE CENTER TAP

INPUT

3

DRIVE SIGNAL

INPUT

4

STEER SIGNAL

INPUT

5

STEER LEFT

INPUT

6

STEER RIGHT

INPUT

7

DRIVE / STEER JOYSTICK RETURN

GROUND

8

GROUND RETURN

GROUND

CONNECTOR

PIN

ASSIGNMENT

FUNCTION

J7

BLACK

1

GROUND MODE

GROUND MODE

2

PLATFORM EMS

PLATFORM EMS

3

PLATFORM EMS TO GROUND MODULE

PLATFORM MODE

4

FOOTSWITCH (FUNCTION ENABLE SWITCH) POWER

BATTERY VOLTAGE

5

GENERATOR SWITCH POWER

BATTERY VOLTAGE

6

JIB BLOCK LIMIT SWITCH POWER

BATTERY VOLTAGE

7

SOFT TOUCH LIMIT SWITCH POWER

BATTERY VOLTAGE

8

FOOTSWITCH SIGNAL

DIGITAL INPUT

9

GENERATOR ON SIGNAL

DIGITAL INPUT

10

+7 REFERENCE VOLTAGE

+7 REFERENCE VOLTAGE

11

LOAD CELL INPUT 1

ANALOG INPUT

12

LOAD CELL INPUT 2

ANALOG INPUT

13

UNALLOCATED

ANALOG INPUT

14

GROUND RETURN

GROUND

15

LOAD CELL REFERENCE VOLTAGE

+7 REFERENCE VOLTAGE

16

LOAD CELL RETURN

GROUND

17

JIB BLOCK LIMIT SWITCH

HS DIGITAL INPUT

18

SOFT TOUCH LIMIT SWITCH

HS DIGITAL INPUT

19

PLATFORM ALARM

LAMP OUTPUT

20

ALARM RETURN

GROUND

21

PLATFORM LEVEL UP

ME DIGITAL OUTPUT

22

PLATFORM LEVEL DOWN

ME DIGITAL OUTPUT

23

GROUND RETURN

GROUND

24

GROUND RETURN

GROUND

25

JIB UP

ME DIGITAL OUTPUT

26

JIB DOWN

ME DIGITAL OUTPUT

27

UNALLOCATED

ME DIGITAL OUTPUT

28

UNALLOCATED

ME DIGITAL OUTPUT

29

GROUND RETURN

GROUND

30

CAN LOW

CAN LOW

31

CAN HIGH

CAN HIGH

32

CAN SHIELD

CAN SHIELD

33

PLATFORM ROTATE LEFT

ME DIGITAL OUTPUT

34

PLATFORM ROTATE RIGHT

ME DIGITAL OUTPUT

35

GROUND RETURN

GROUND

CONNECTOR

PIN

ASSIGNMENT

FUNCTION

J8

1

MODULE GROUND

GROUND

2

MODULE POWER

BATTERY VOLTAGE

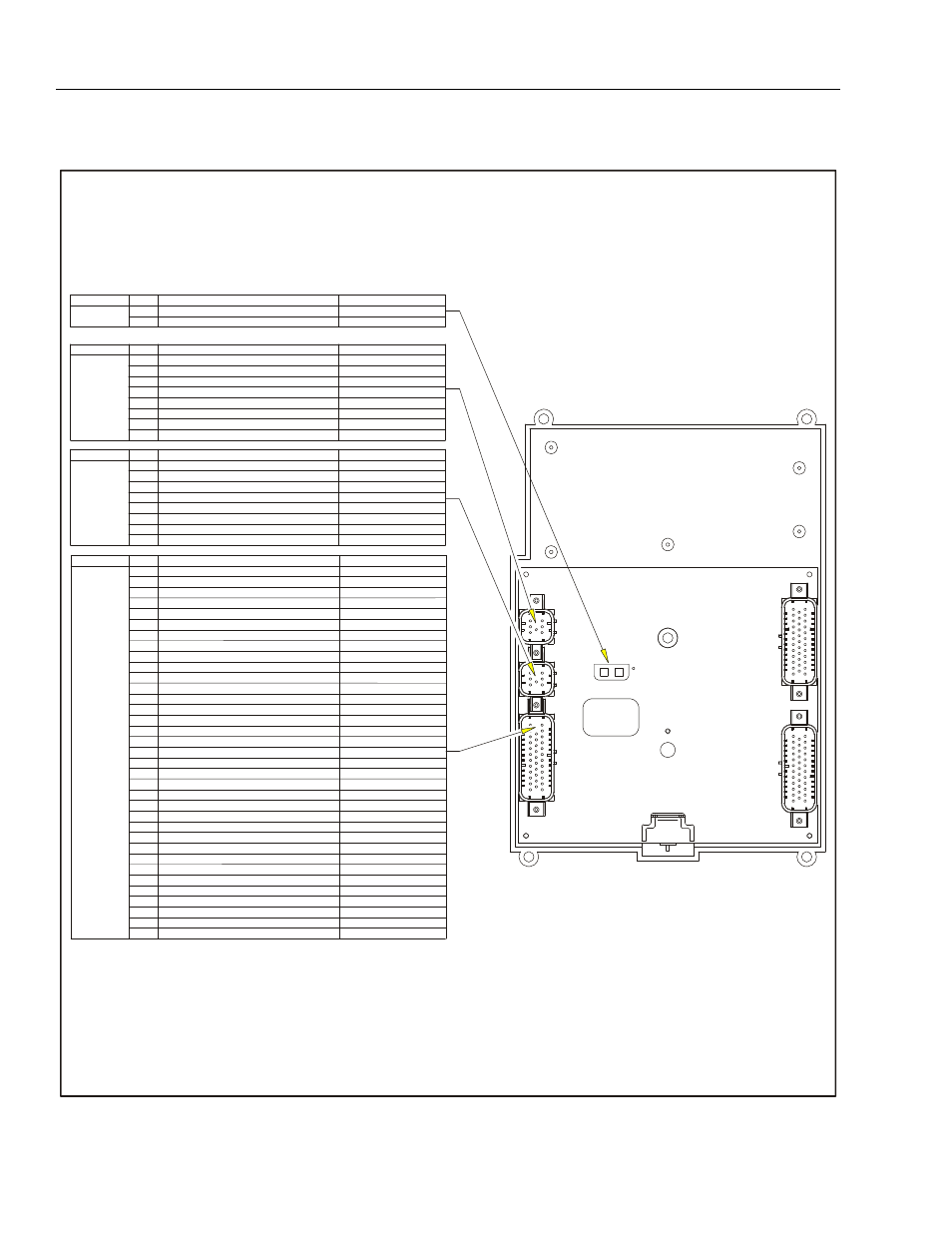

Figure 6-7. Platform Module - Sheet 1 of 2
