DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Svenska
92

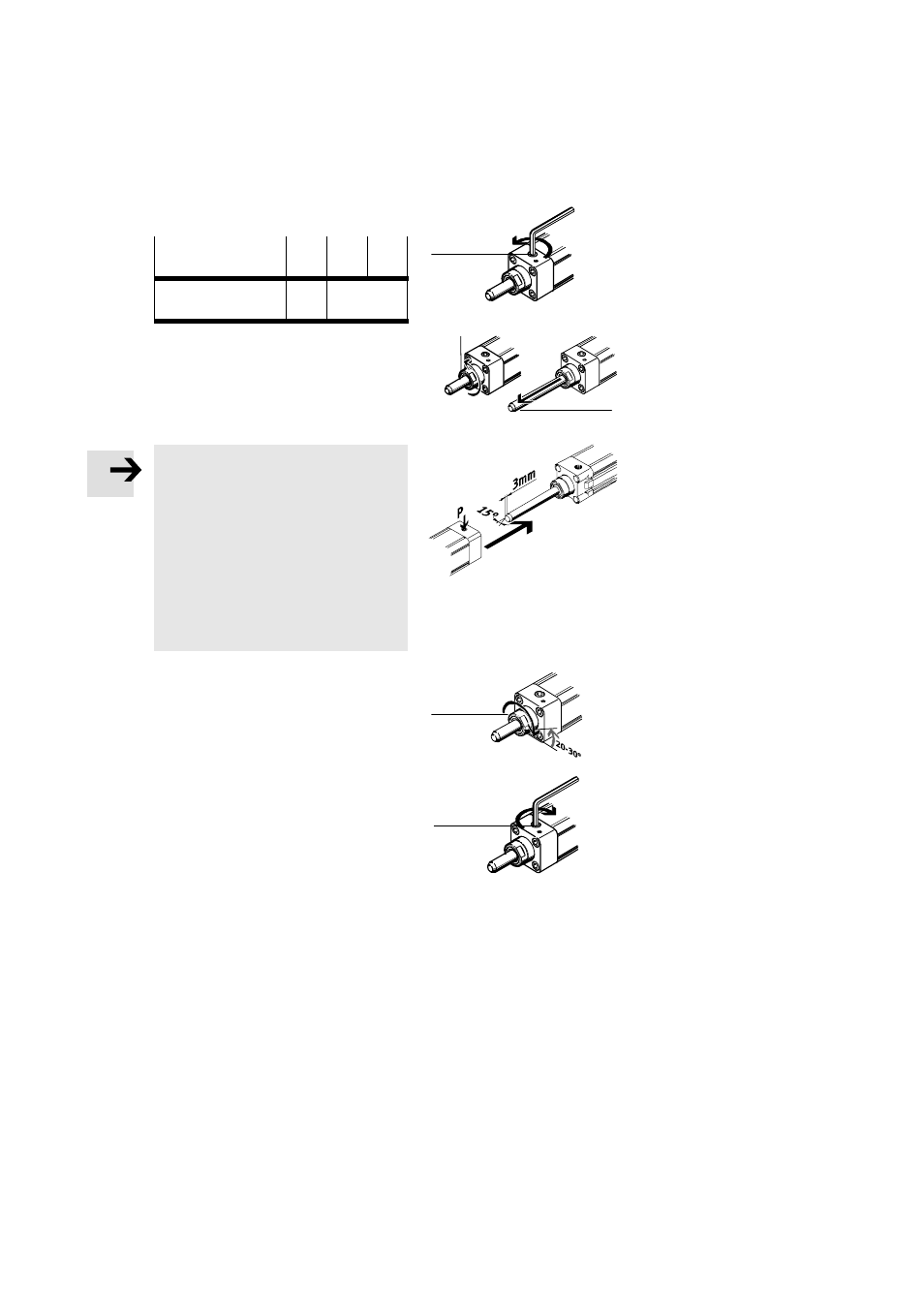

3. Lossa fästskruven 3 med en insexnyckel.
Typ DNCKE-
KEC- 40
16 63
20 100
25
Nyckeldimension för
insexnyckel SW6 SW8
Bild 21
4. Vrid ut justerhylsan 5 ett halvt varv
moturs.
5. Lossa bifogat don 9 (endast vid
klämenhet KEC-...).
Notera
Om stången förs in med förskjutning
ocentrerad kan avstrykare avskrapare och
tätningar skadas.
S Skjut försiktigt klämenheten på
stången av till den enhet som ska
monteras.
För problemfri påföring krävs en minst
3 mm bred 15°-fas i slutet av stången
(kolvstångskvalitet se kapitel Tekniska
data).
6. Vrid justerhylsan 5:
– först medurs tills stången inte längre
kan rubbas,
– sedan moturs tills stången kan röra sig
fritt (ca 20°...30°).
7. Skruva fast fästskruven 3 igen.
Åtdragningsmomentet är 7 Nm.
8. Avlufta klämenheten. På så sätt kläms
stången fast.
Bild 20
3
Bild 22
5
9
Bild 23
KEC-...
Bild 24
5
Bild 25
3
