DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Español
44

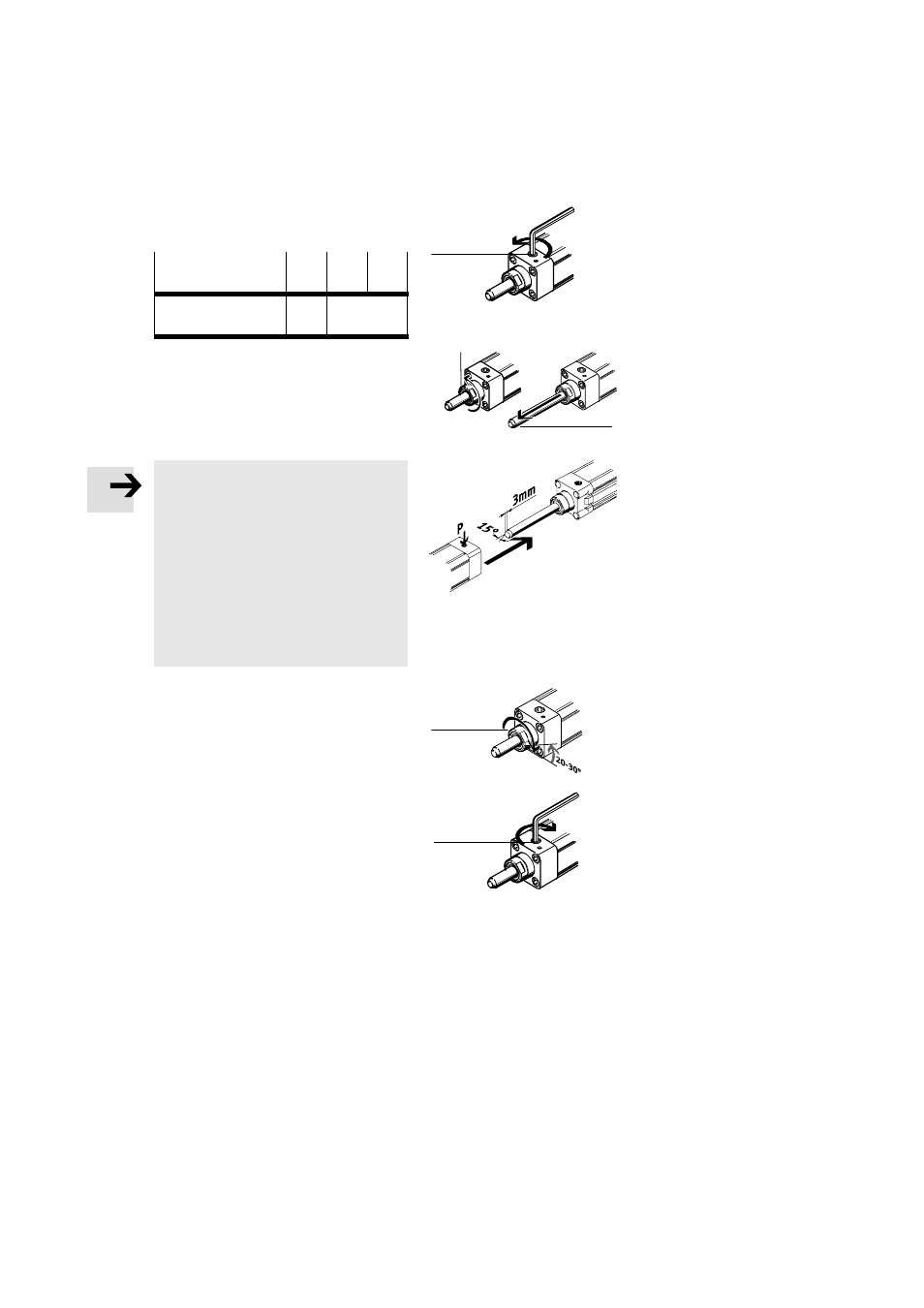

3. Abrir el tornillo de bloqueo 3 con una
llave Allen.
Tipo DNCKE-
KEC- 40
16 63
20 100
25
Ancho entre planos de
la llave Allen A/F 6 A/F 8
Fig. 21
4. Aflojar el manguito de ajuste 5 media
vuelta en sentido antihorario.
5. Sacar el mandril suministrado 9 (sólo
con la unidad de bloqueo tipo KEC-...).
Por favor, observar
Si el vástago se inserta inclinado, tanto
la rascadora como las juntas pueden
dañarse.
S Introducir con cuidado la unidad de
bloqueo en el vástago de la unidad.
La unidad de bloqueo puede introdu-
cirse sin dificultad, si hay un chaflán
de 15° de 3 mm al final del vástago a
bloquear (calidad del vástago, véase
“Especificaciones técnicas”).
6. Girar el manguito de ajuste 5:
– primero en sentido horario hasta que el
vástago ya no pueda moverse
– luego en sentido antihorario hasta que
el vástago sujeto pueda moverse libre-
mente (aprox. 20...30°).
7. Apretar de nuevo el tornillo de bloqueo
3. El par de apriete es de 7 Nm.
8. Descargar el aire de la unidad de bloqueo
La unidad de bloqueo estará entonces
desbloqueada.
Fig. 20
3
Fig. 22
5
9
Fig. 23
KEC-...
Fig. 24
5
Fig. 25
3
