DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Français
58

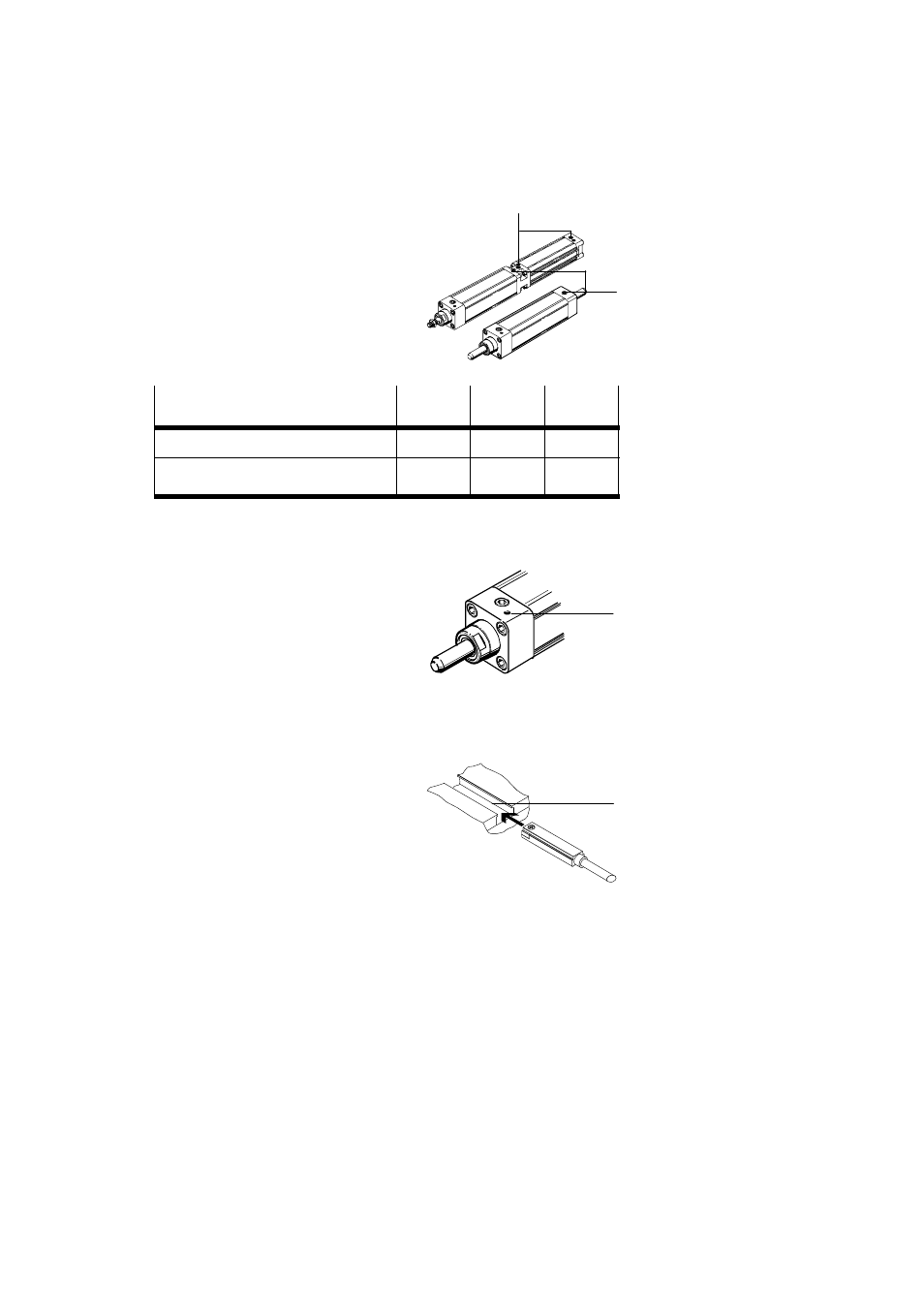

S Retirer les étiquettes adhésives situées sur
les raccords d’alimentation.
S Veiller à ce que les orifices et les tuyaux ne
présentent aucune saleté ni aucun corps
étranger.
S Utiliser des tuyaux de petites dimensions.
S Raccorder les orifices d’air comprimé de la
bride de serrage 2 et du vérin 1, s’il est
présent.
Type DNCKE-
KEC- 40-...
16-... 63-...
20-... 100-...
25-...
Orifice d’air comprimé pour bride de serrage G 1/8 G 1/4 G 3/8
Orifice d’air comprimé pour vérin (unique-
ment DNCKE-...) G 1/4 G 3/8 G 1/2
Fig. 15: Taille nominale des orifices d’air comprimé
Lors de l’utilisation dans un air ambiant contenant des poussières fines ou un
brouillard fin :
1. Utiliser un raccord cannelé enfichable
(p. ex. de type CK-M5-PK-...) au lieu du
filtre aA dans le canal de mise hors pres-
sion de l’intérieur de la bride.
2. Utiliser un tuyau pour amener de l’air
propre dans la chambre de la bride.
Montage électrique
Lors de l’utilisation de capteurs de proximité dans le vérin de serrage (uniquement
pour le type DNCKE-...) :
S Utiliser des capteurs de proximité de type
SME-8-.../SMT-8-... (voir Accessoires).
Ceci permet de garantir le fonctionnement
des capteurs sans incident.
S Placer les capteurs de proximité dans les
rainures 8 du vérin.
S Monter les capteurs de proximité dans les
positions de fin de course.
Fig. 14
DNCKE-...
KEC-...
2
1
Fig. 16
aA
Fig. 17
8
