DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Svenska
88
S Välj monteringsvariant för din applikation.
Ytterligare monteringsalternativ utöver dem i Bild 9 samt nödvändigt tillbehör
finns i Festos katalog.

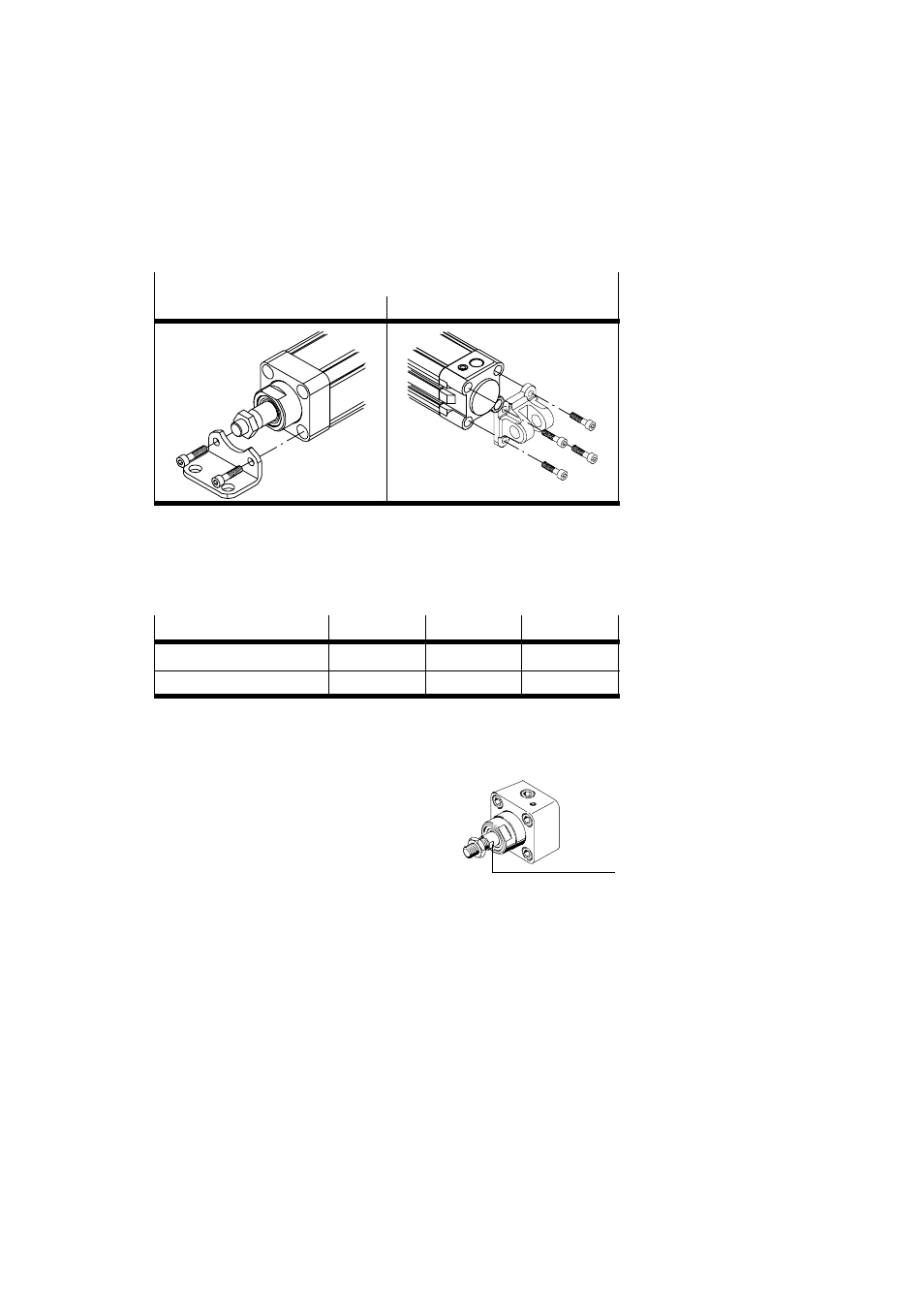

Varianter (exempel)
Med fotfäste HNC-... Med svängfäste SNC-...
Bild 9
S Placera klämenheten på avsedd plats.
S Dra åt fästskruvarna jämnt.
Åtdragningsmomenten är sammanfattade i följande tabell:
Typ DNCKE-40-... DNCKE-63-... DNCKE-100-...
Åtdragsmoment 5 Nm 8 Nm 10 Nm
Nominell storlek M6 M8 M10
Bild 10
För montering av arbetslast på klämcylinder
DNCKE-...:
S Fäst arbetslasten på kolvstången.
Nyckelgreppet aJ på kolvstången håller
emot användes som mothåll till kontra-
muttrarna.
Bild 11
DNCKE-...
aJ
