DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Deutsch
13
Inbetriebnahme – Durchführung
S
Achten Sie auf die Einhaltung der Grenz-
werte sämtlicher Belastungen.
Zur Einstellung von Geschwindigkeit und End-
lagendämpfung:
S
Drehen Sie die Schrauben der vorgeschal-
teten Drosselrückschlagventile (A) und
der Endlagendämpfungen (B) am
DNCKE-...:
– zunächst ganz ein,
– dann wieder etwa eine Umdrehung auf.
S
Belüften Sie:
– die Anlage insgesamt langsam.
Dazu dient das Sicherheitseinschaltventil Typ HEL-...
– den Zylinder zuerst gleichzeitig an beiden Druckluftanschlüssen 1
(nur bei DNCKE-...).
Dies verhindert ein Fahren gegen eine unbelüftete Zylinderkammer.
– die Klemmeinheit am Druckluftanschluss 2 mit min. 3,8 bar.
Dadurch fährt die Kolbenstange langsam in die ausgefahrene Endlage.
S
Starten Sie einen Probelauf mit geringer Taktfrequenz und geringer Auftreff-
geschwindigkeit.
S
Wiederholen Sie den Probelauf mit schrittweise erhöhter Geschwindigkeit, bis
zur späteren Betriebsgeschwindigkeit.
Richtig eingestellt, erreicht die Nutzlast die Endlage sicher ohne hartes
Anschlagen.
S
Prüfen Sie im Probelauf, ob diese Einstellungen an der Klemmeinheit zu verän-
dern sind:
– die Geschwindigkeit der Nutzlast,
– die Endlagendämpfung,
– die Klemmkraft (falls die Anlage dafür ausgelegt ist, indem Sie den Zylinder
kurzzeitig mit Maximaldruck (10 bar) beaufschlagen; die Klemmstange darf
dann nicht durchrutschen.
Abhilfe bei Durchrutschen:
Klemmeinheit neu justieren gemäß Kapitel “Inbetriebnahme
–
Vorbereitung”.
S
Beenden Sie den Probelauf.

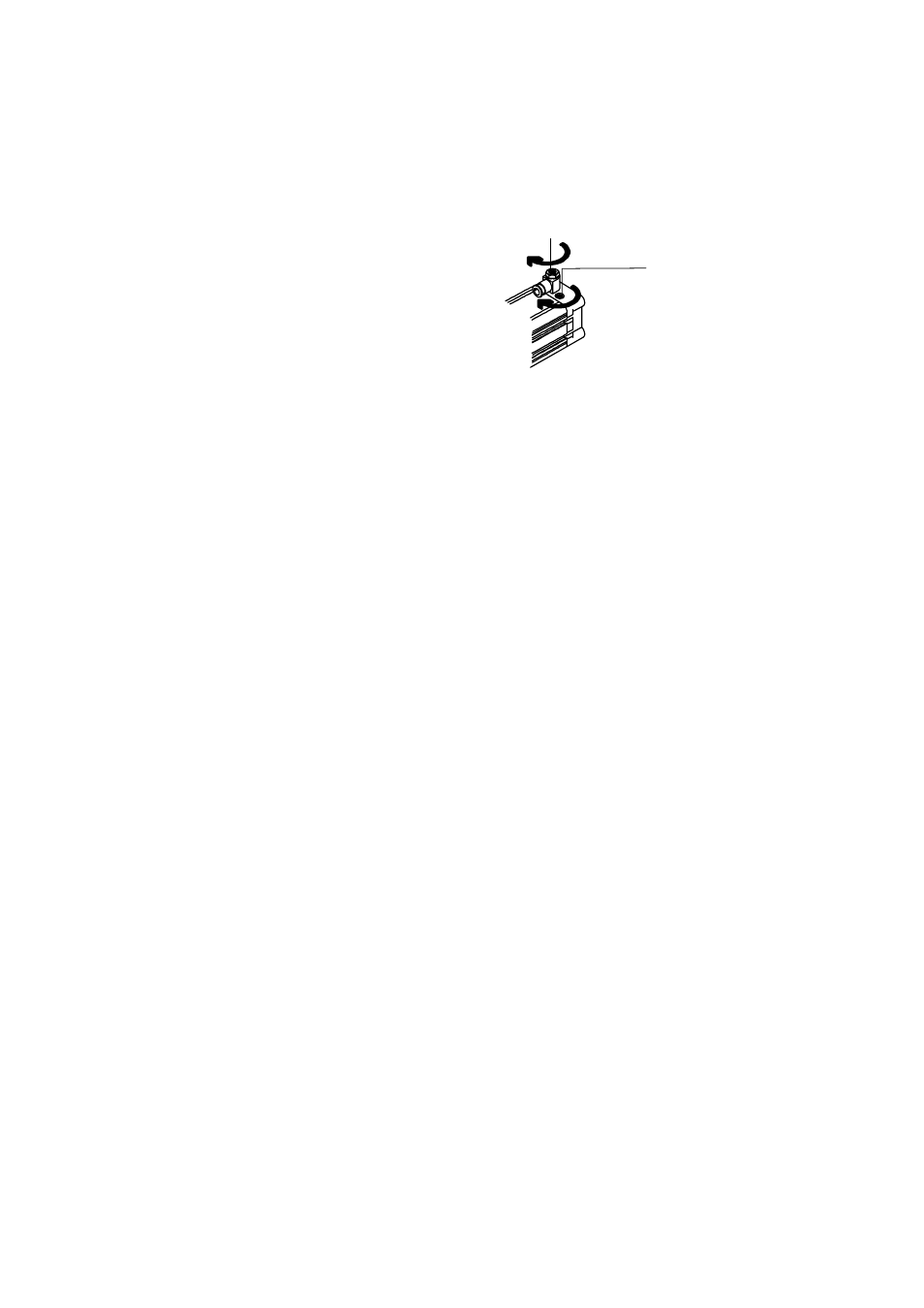

Bild 26
(B)
(A)
