DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Deutsch
12

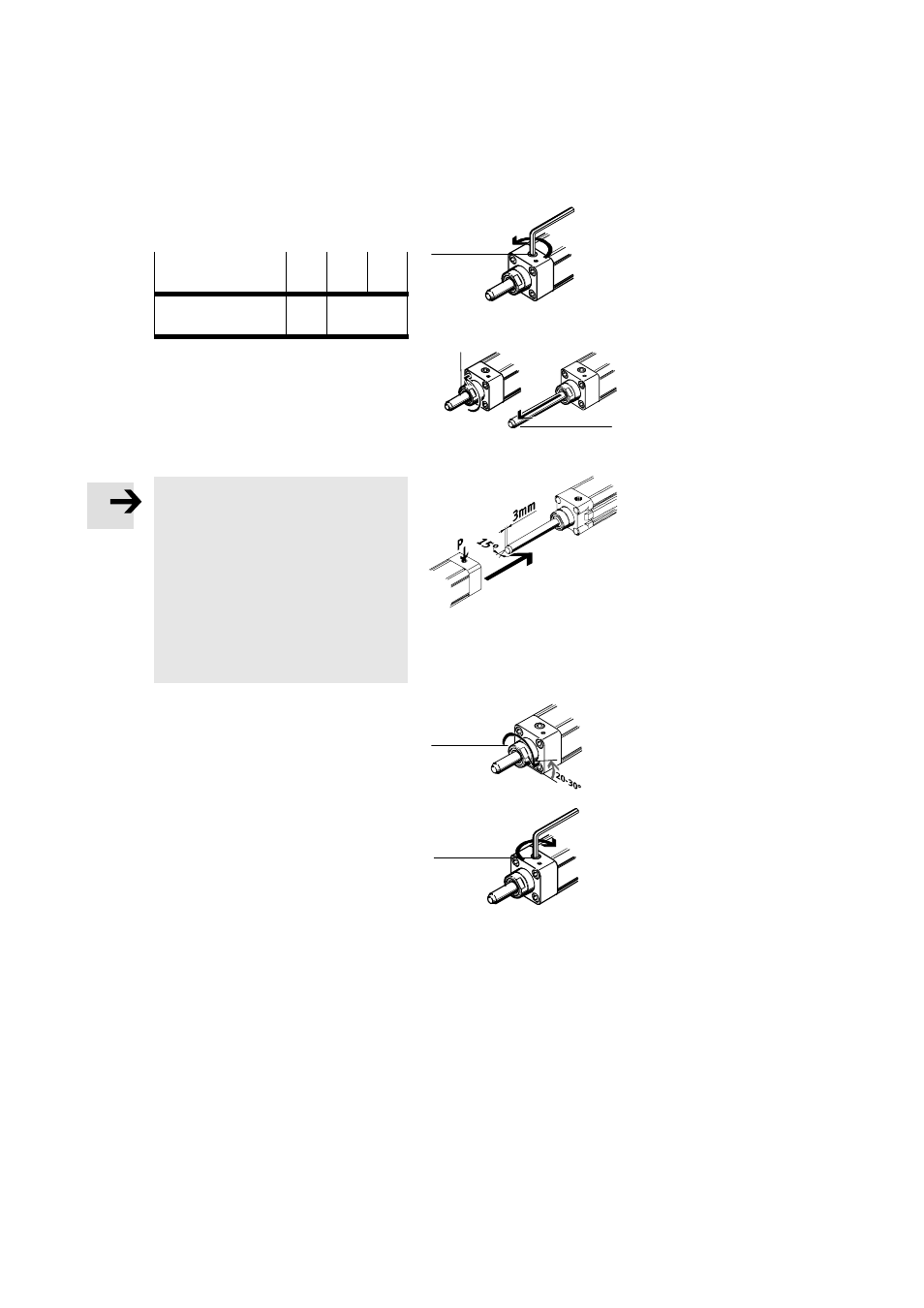

3. Drehen Sie die Feststellschraube 3 mit
einem Innensechskantschlüssel auf.
Typ
DNCKE-
KEC-
40
16
63
20
100
25
Schlüsselweite für
Innensechskant
SW6
SW8
Bild 21
4. Drehen Sie die Justierhülse 5 eine halbe
Umdrehung gegen den Uhrzeigersinn
heraus.
5. Ziehen Sie den mitgelieferten Dorn 9
heraus (nur bei Klemmeinheit Typ KEC-...).
Hinweis
Verkantetes Einführen der Klemmstange
beschädigt möglicherweise Abstreifer
und Dichtungen.
S
Schieben Sie die Klemmeinheit vorsich-
tig auf die Stange des Anbauprodukts.
Ein problemloses Aufschieben gewähr-
leistet eine mindestens 3 mm breite
15°-Fase am Ende der Klemmstange
(Stangenqualität siehe Kapitel
“Technische Daten”).
6. Drehen Sie die Justierhülse 5:
– zunächst im Uhrzeigersinn bis sich die
Klemmstange nicht mehr bewegen lässt,
– dann gegen den Uhrzeigersinn, bis sich
die Klemmstange gerade frei bewegt
(ca. 20°...30°).
7. Drehen Sie die Feststellschraube 3 wie-
der fest. Das Anzugsdrehmoment beträgt
7 Nm.
8. Entlüften Sie die Klemmeinheit. Dadurch
wird die Klemmstange geklemmt.
Bild 20
3
Bild 22
5
9
Bild 23
KEC-...
Bild 24
5
Bild 25
3
