DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Español
40
S Seleccionar la variante de montaje que se adapte a la aplicación.
Otras posibilidades de montaje para la Fig. 9 y los accesorios necesarios se
describen en el catálogo de Festo.

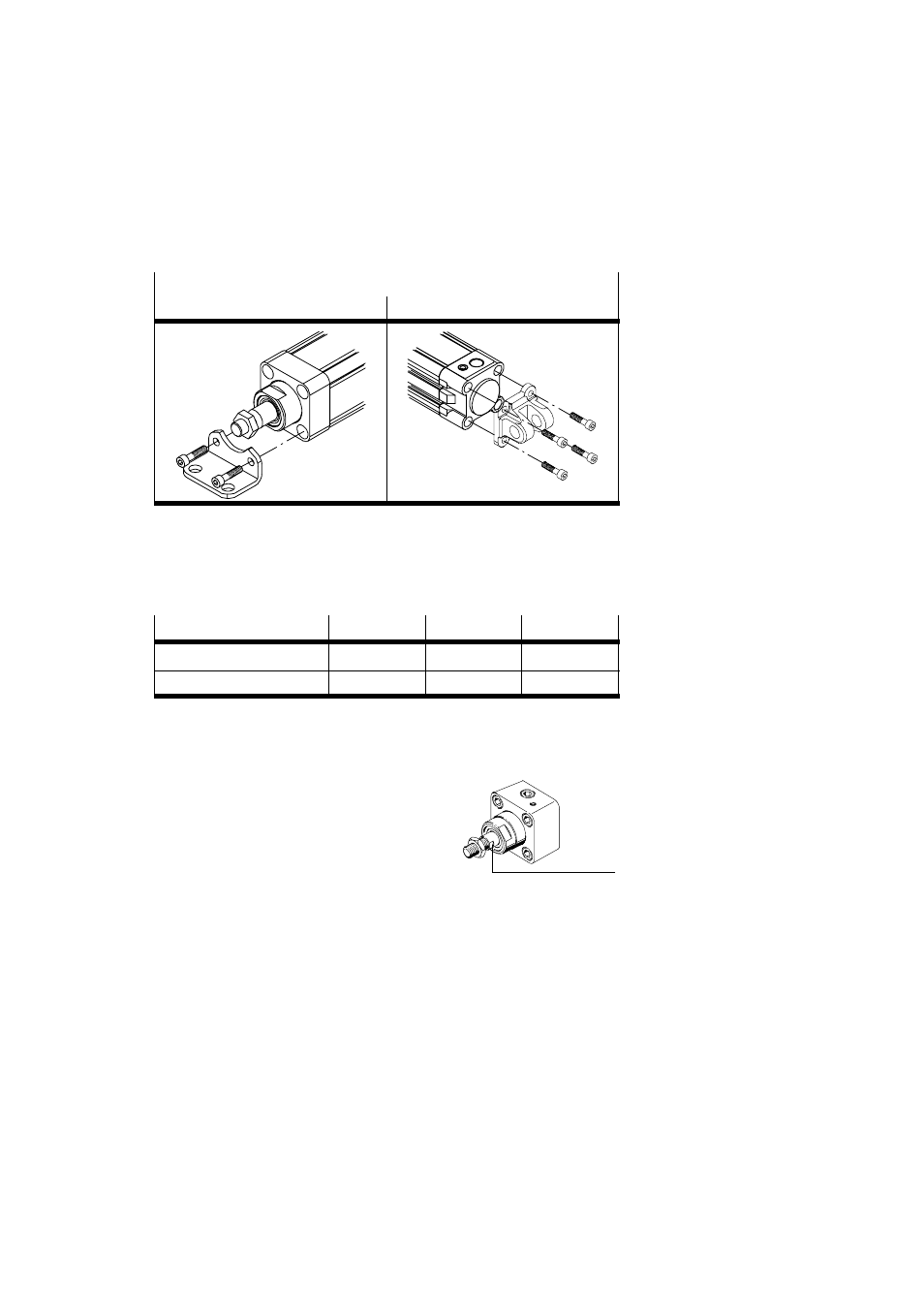

Variantes (ejemplos)
Con fijación por pies HNC-... Con brida basculante tipo SNC-...
Fig. 9
S Colocar la unidad de bloqueo en la posición prevista.
S Apretar los tornillos de fijación al mismo par.
Los pares de apriete se muestran en la tabla inferior:
Tipo DNCKE-40-... DNCKE-63-... DNCKE-100-...
Pares de apriete 5 Nm 8 Nm 10 Nm
Tamaño M6 M8 M10
Fig. 10
Fijación de la carga de trabajo al cilindro de
bloqueo tipo DNCKE-... .
S Fijar la carga al vástago.
El plano aJ en el vástago, sirve para hacer
contrafuerza para la tuerca de bloqueo.
Fig. 11
DNCKE-...
aJ
