DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Svenska
90

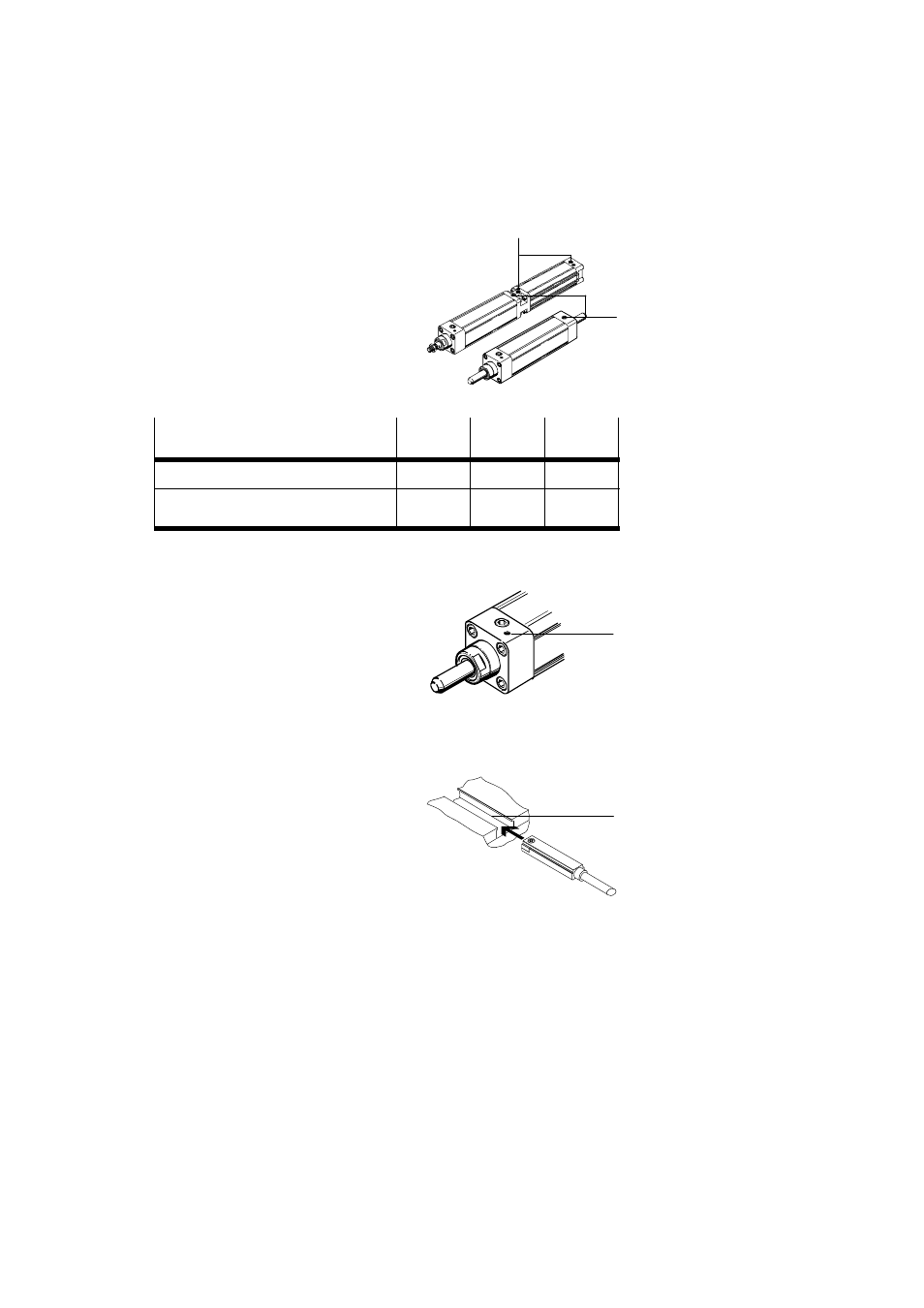

S Ta bort befintliga häftetiketter skydd från tryckluftsanslutningarna.
S Se till att enhetens anslutningar och
slangar är fria från smutspartiklar och
främmande föremål.
S Använd slangar med små dimensioner
korta slanglängderslangar.
S Anslut klämenhetens, 2 och om
befintlig, cylinderns 1 trycklufts-
anslutningar.
DNCKE-
KEC- 40-...
16-... 63-...
20-... 100-...
25-...
Tryckluftsanslutning för klämenhet G 1/8 G 1/4 G 3/8
Tryckluftsanslutning cylinder
(endast DNCKE-...) G 1/4 G 3/8 G 1/2
Bild 15: Tryckluftsanslutningarnas nominella storlek
Vid användning av i omgivande luft med fint damm eller dimma:
1. Använd en insticksnippelförskruvning
(t ex CK-M5-PK-...) istället för filternippel
aA i fjäderinnerutrymmets avluftnings-
kanal.
2. Använd en slang för matning av ren luft
till fjäderkammarna.
Elektrisk montering
Vid montering av cylindergivare i klämcylindern (endast vid DNCKE-...):
S Använd endast cylindergivare
SME-8-.../SMT-8-... (se Tillbehör).
På så sätt garanterar du att omkopp-
larna fungerar felfritt.
S Placera cylindergivarna i cylinderns
spår 8.
S Fäst cylindergivaren i ändlägena.
Bild 14
DNCKE-...
KEC-...
2
1
Bild 16
aA
Bild 17
8
