DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Français
51
Vérin de serrage de type DNCKE-... /
Unité de serrage de type KEC-...
Francais

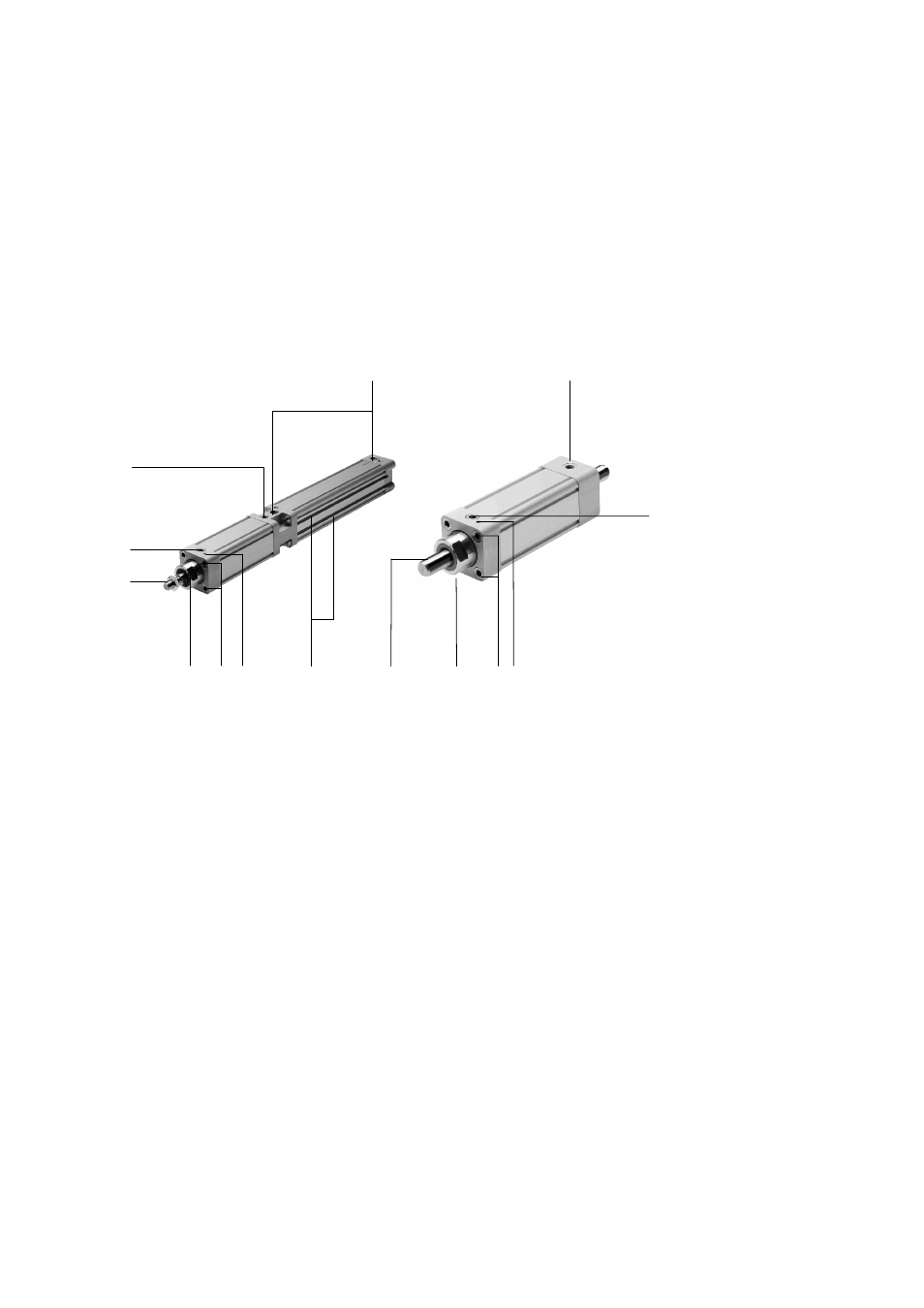

1 Organes de commande et de raccordement
1
2
6 7
DNCKE-... KEC-...
5
3
4
2
3
7 6 5 8 9
1 Orifice d’air comprimé pour vérin à côté
des vis de réglage pour l’amortissement de
fin de course (uniquement pour DNCKE-...)
2 Orifice d’air comprimé pour débloquer la
bride de serrage
3 Vis de blocage à six pans creux (pour douille
de réglage)
4 Tige de piston (uniquement sur DNCKE-...)
5 Douille de réglage avec méplats
6 Vis taraudées pour fixation (sur les deux
culasses)
7 Trou taraudé avec élément filtrant pour
purger la chambre de serrage
8 Rainures pour capteur de proximité
(uniquement sur DNCKE-...)
9 Tige pour un transport en toute sécurité
(uniquement sur KEC-...)
Fig. 1
