DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Deutsch
10
S
Entfernen Sie vorhandene Haftetiketten an den Druckluftanschlüssen.
S
Stellen Sie sicher, dass die Anschlüsse und
Schlauchleitungen des Artikels frei von
Schmutzpartikeln oder Fremdkörpern sind.
S
Sorgen Sie für Schlauchleitungen mit
kurzen Abmessungen.
S
Verschlauchen Sie die Druckluftan-
schlüsse der Klemmeinheit 2 und falls
vorhanden des Zylinders 1.
Typ
DNCKE-
KEC-
40-...
16-...
63-...
20-...
100-...
25-...
Druckluftanschluss für Klemmeinheit
G 1/8
G 1/4
G 3/8
Druckluftanschluss Zylinder (nur DNCKE-...)
G 1/4
G 3/8
G 1/2
Bild 15: Nenngröße der Druckluftanschlüsse
Bei Einsatz in feinstaubiger oder feinnebliger Umgebungsluft:
1. Verwenden Sie eine Stecknippelver-
schraubung (z.B. Typ CK-M5-PK-...) an-
stelle des Filternippels aA im Entlüftungs-
kanal des Federinnenraums.
2. Verwenden Sie einen Schlauch zur Zulei-
tung sauberer Luft in die Federkammer.
Einbau elektrisch
Bei Einsatz von Näherungsschaltern im Klemmzylinder (nur bei Typ DNCKE-...):
S
Verwenden Sie Näherungsschalter Typ
SME-8-.../SMT-8-... (siehe Zubehör).
Damit gewährleisten Sie die Funktion der
Schalter ohne Störungen.
S
Platzieren Sie die Näherungsschalter in
den Nuten 8 des Zylinders.
S
Befestigen Sie die Näherungsschalter in
den Endlagenpositionen.

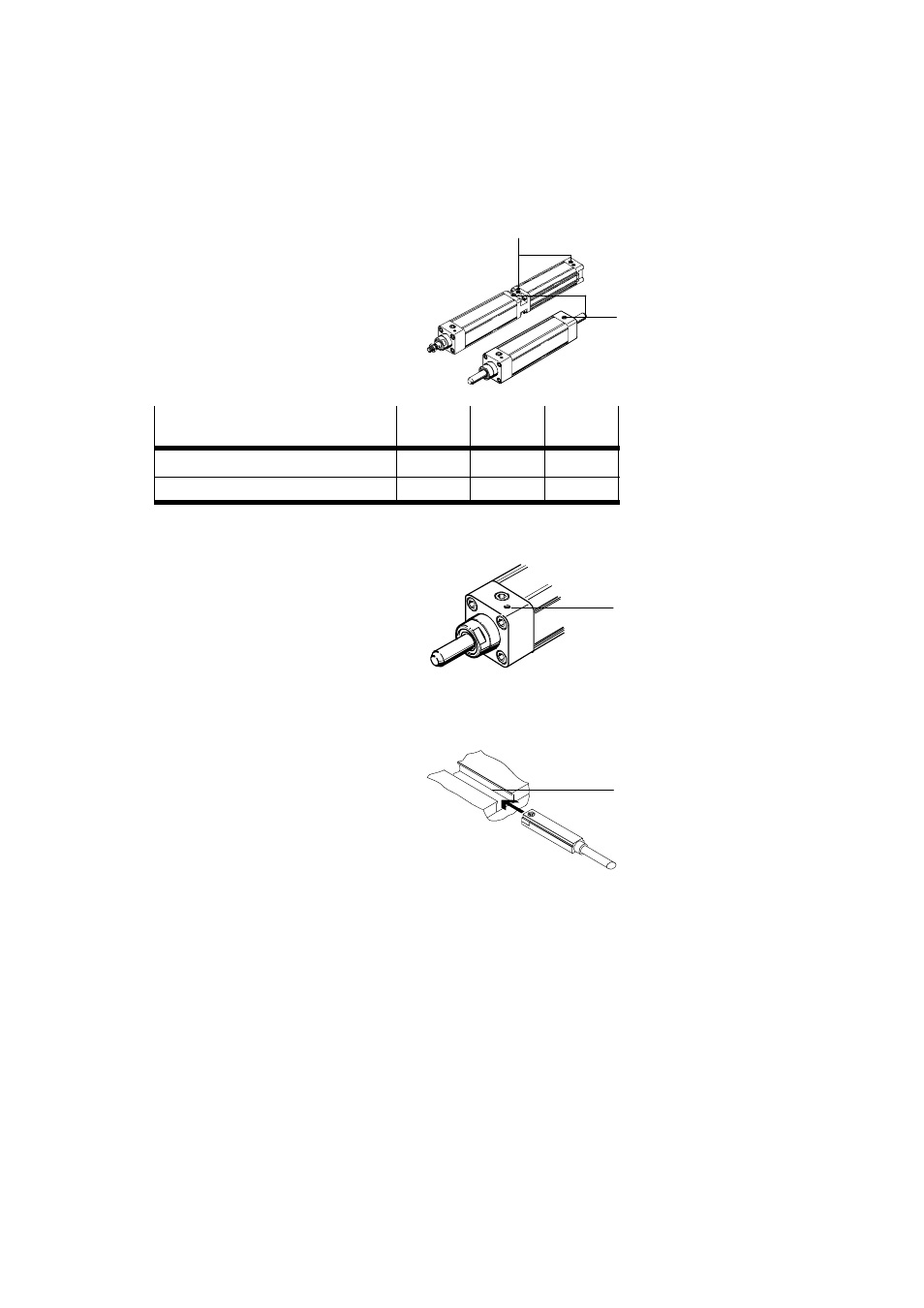

Bild 14
DNCKE-...
KEC-...
2
1
Bild 16
aA
Bild 17
8
