Cilindro di serraggio tipo DNCKE-... /
Unità di serraggio tipo KEC-...
Italiano
1
Elementi di comando ed attacchi
1
2
6
7
DNCKE-...
KEC-...
5
3
4
2
3
7
6
5
8
9
1
Attacco dell’alimentazione dell’aria com-
pressa per cilindri vicino alle viti di regola-
zione per la decelerazione delle posizioni
di fine corsa (soltanto per DNCKE-...)
2
Attacco dell’alimentazione dell’aria com-
pressa per allentare l’unità di serraggio
3
Vite di registro con esagono interno
(per cavetto di regolazione)
4
Stelo del cilindro (soltanto DNCKE-...)
5
Cavetto di regolazione con superficie della
chiave
6
Viti cave con filettatura per il fissaggio
(ad entrambi i coperchi)
7
Foro con elemento di filtraggio per lo scarico
dell’aria della camera di serraggio
8
Scanalature per finecorsa magnetici
(soltanto DNCKE-...)
9
Spina di protezione per il trasporto
(soltanto KEC-...)

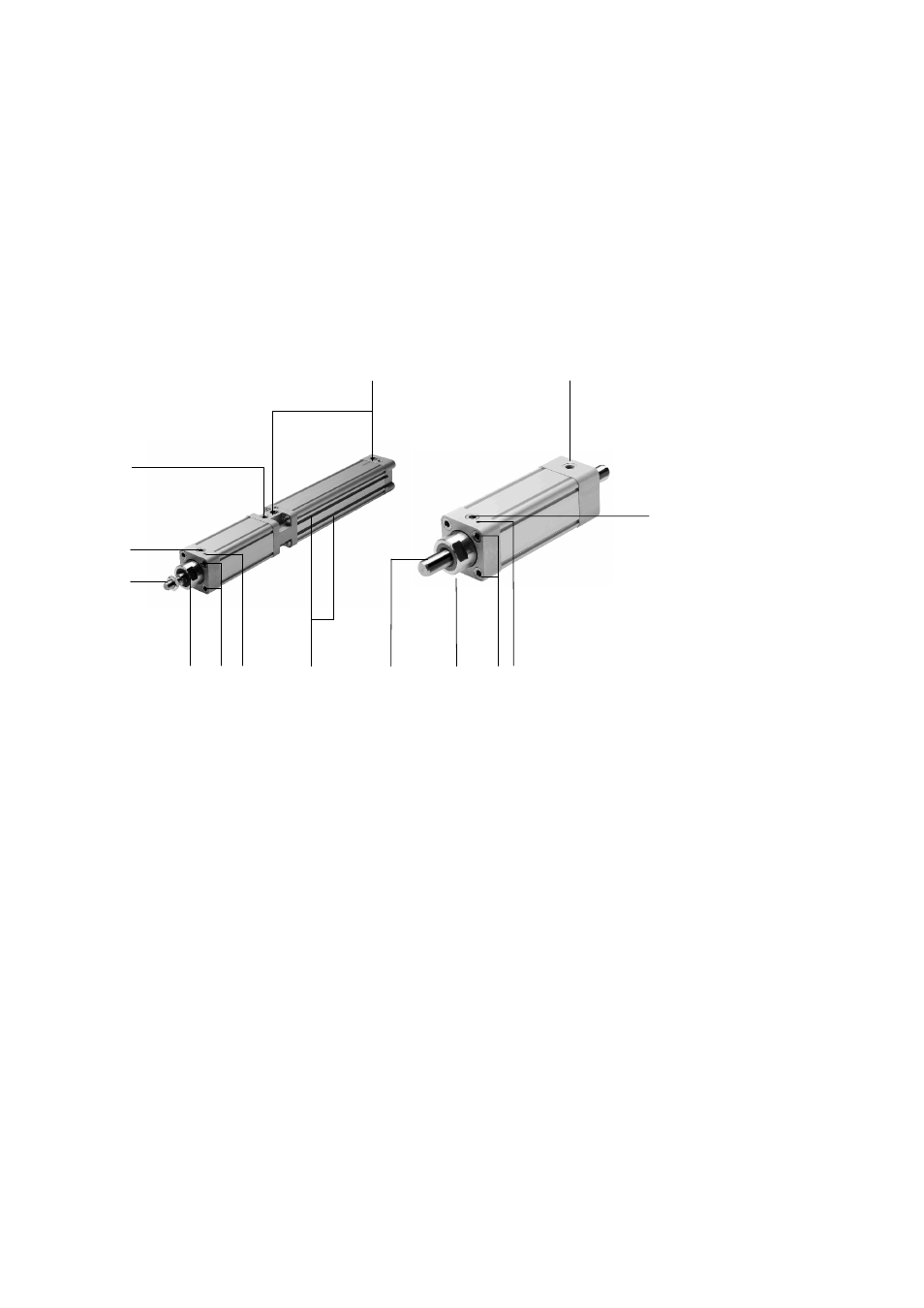

Fig. 1
