DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Italiano
72
S

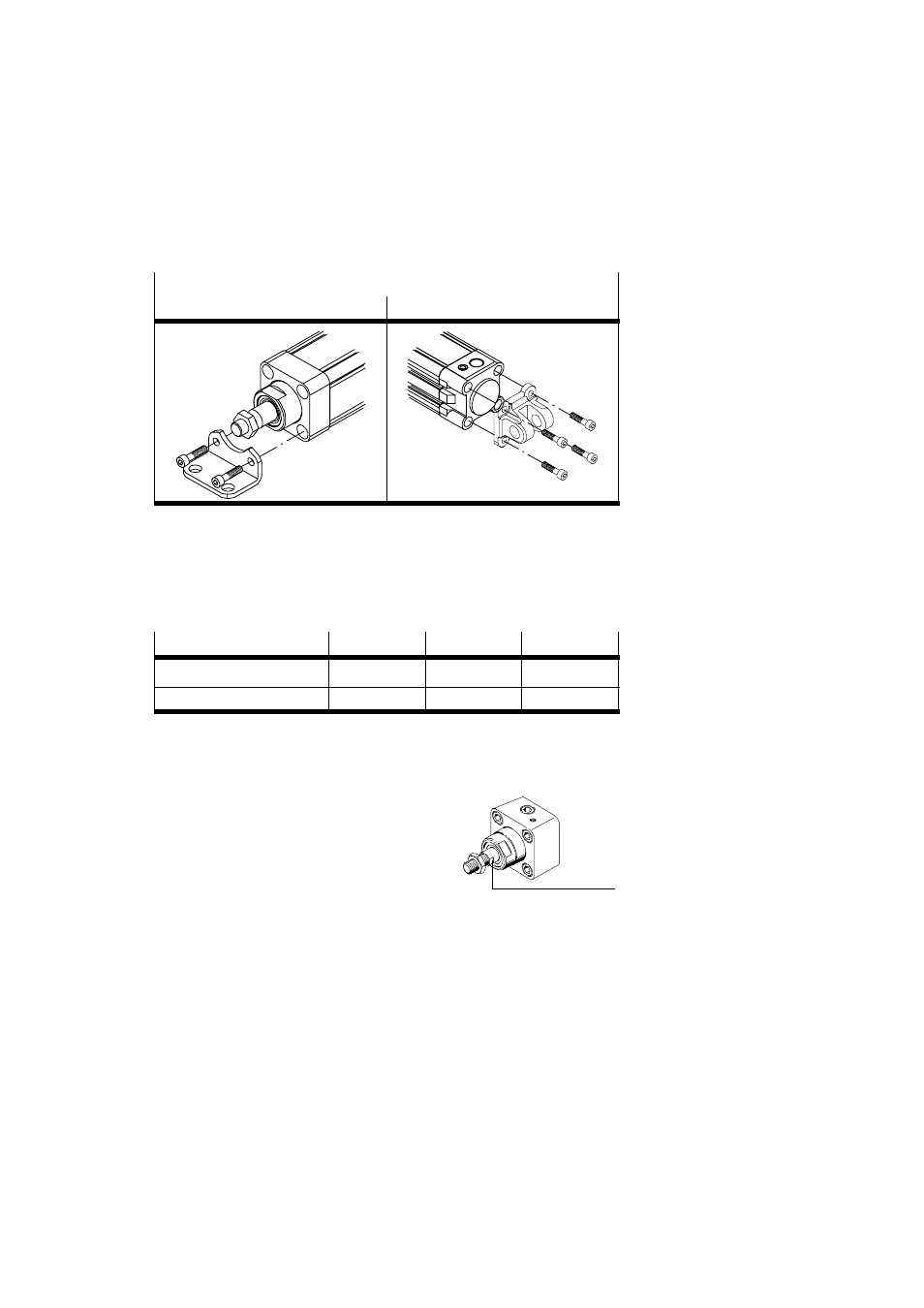

Selezionare la variante di installazione che fa al proprio caso.
Ulteriori alternative di montaggio a quella illustrata nella Fig. 9 ed i relativi
accessori necessari sono state riassunte nel catalogo Festo.
Varianti (a scopo esemplificativo)
Con fissaggio a zoccolo tipo HNC-...
Con fissaggio orientabile tipo SNC-...
Fig. 9
S
Posizionare l’unità di serraggio nella posizione prevista.
S
Stringere le viti di fissaggio con lo stesso grado di serraggio.
Le coppie di serraggio sono indicate in modo riassuntivo nella seguente
tabella:
Tipo
DNCKE-40-...
DNCKE-63-...
DNCKE-100-...
Coppia di serraggio
5 Nm
8 Nm
10 Nm
Grandezza nominale
M6
M8
M10
Fig. 10
Per il montaggio del carico utile su cilindri di
serraggio DNCKE-...:
S
Fissare il carico utile allo stelo del cilin-
dro.
La superficie a chiavi aJ sullo stelo del
cilindro serve da contropeso al contro-
dado.
Fig. 11
DNCKE-...
aJ
