DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Deutsch
8
S
Wählen Sie die Einbauvariante für Ihren Einsatzfall.
Weitere Montagealternativen zu Bild 9 und das dazu erforderliche Zubehör
sind im Katalog von Festo zusammengefasst.

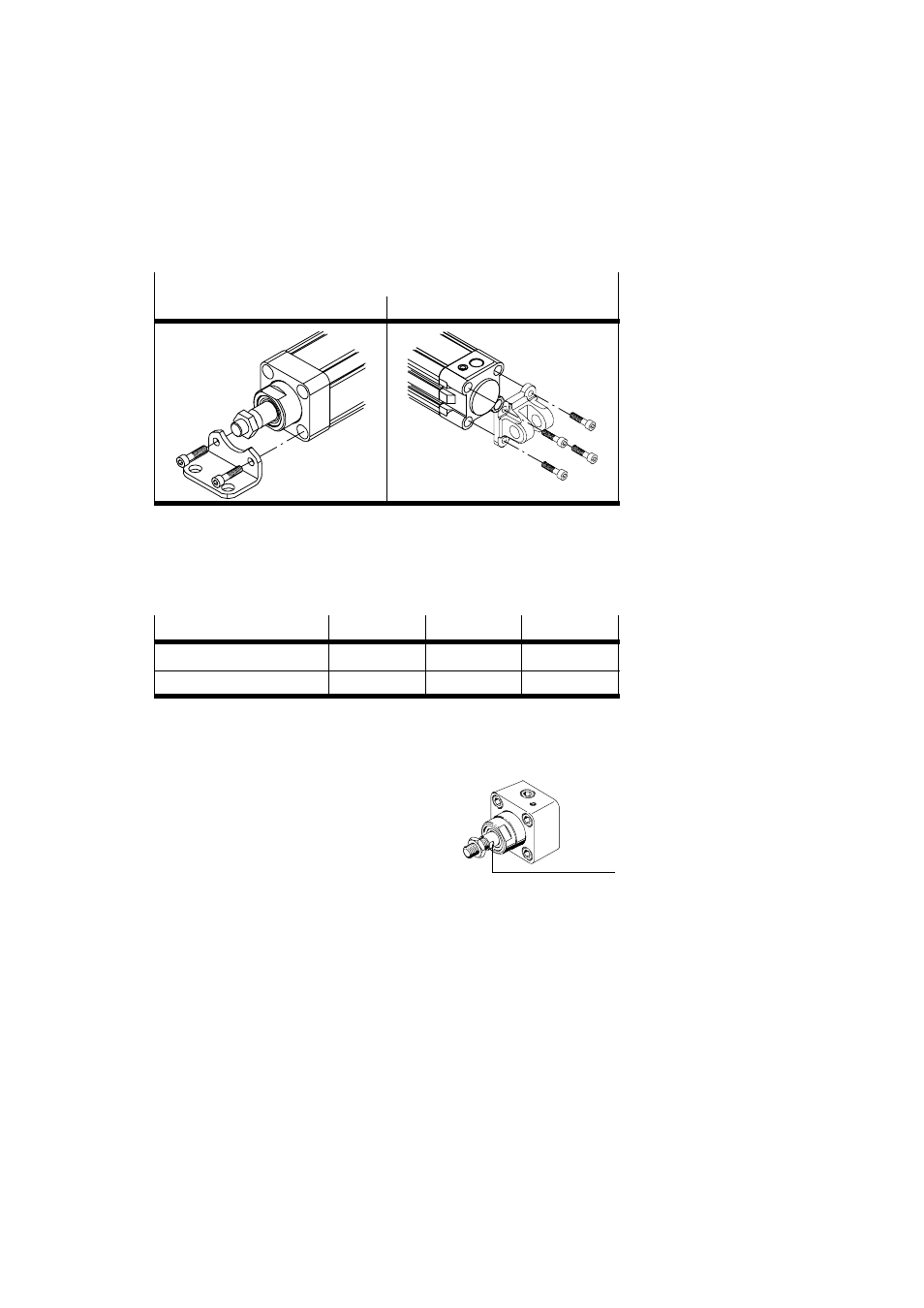

Varianten (beispielhaft)
Mit Fußbefestigung Typ HNC-...
Mit Schwenkbefestigung Typ SNC-...
Bild 9
S
Platzieren Sie die Klemmeinheit an der vorgesehenen Stelle.
S
Drehen Sie die Befestigungsschrauben gleichmäßig fest.
Die Anzugsdrehmomente sind in folgender Tabelle zusammengefasst:
Typ
DNCKE-40-...
DNCKE-63-...
DNCKE-100-...
Anzugsdrehmoment
5 Nm
8 Nm
10 Nm
Nenngröße
M6
M8
M10
Bild 10
Zur Montage der Nutzlast am Klemmzylinder
DNCKE-...:
S
Befestigen Sie die Nutzlast an der Kolben-
stange.
Als Gegenhalt der Kontermutter dient die
Schlüsselfläche aJ an der Kolbenstange.
Bild 11
DNCKE-...
aJ
