DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Deutsch
3
Klemmzylinder Typ DNCKE-... /
Klemmeinheit Typ KEC-...
eutsch

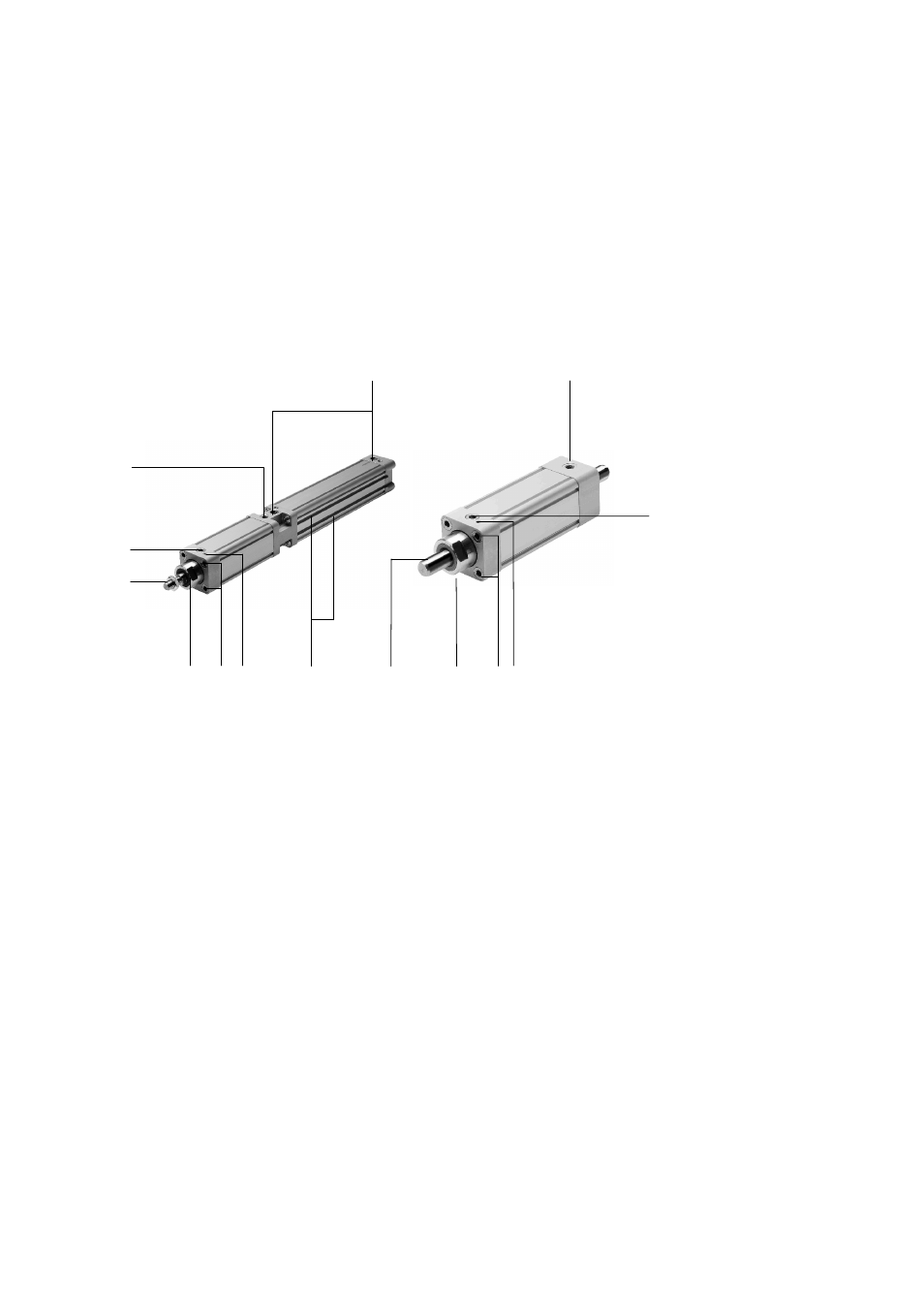

1 Bedienteile und Anschlüsse
1
2
6 7
DNCKE-... KEC-...
5
3
4
2
3
7 6 5 8 9
1 Druckluftanschluss für Zylinder neben den
Einstellschrauben für die Endlagendämpfung
(nur bei DNCKE-...)
2 Druckluftanschluss zum Lösen der
Klemmeinheit
3 Feststellschraube mit Innensechskant
(für Justierhülse)
4 Kolbenstange (nur DNCKE-...)
5 Justierhülse mit Schlüsselfläche
6 Hohlschrauben mit Gewinde zur Befestigung
(an beiden Abschlussdeckeln)
7 Bohrung mit Filterelement zur Entlüftung der
Klemmkammer
8 Nuten für Näherungsschalter (nur DNCKE-...)
9 Dorn zur Transportsicherung (nur KEC-...)
Bild 1
