DNCKE-.../KEC-...
Festo DNCKE-.../KEC-... 0204NH Italiano
74
S
Asportare le etichette adesive presenti
sugli attacchi dell’alimentazione dell’aria
compressa.
S
Accertarsi che gli attacchi e le tubazioni
flessibili dell’articolo siano liberi da parti-
celle di sporco o da corpi esterni.
S
Provvedersi di tubazioni flessibili corte.
S

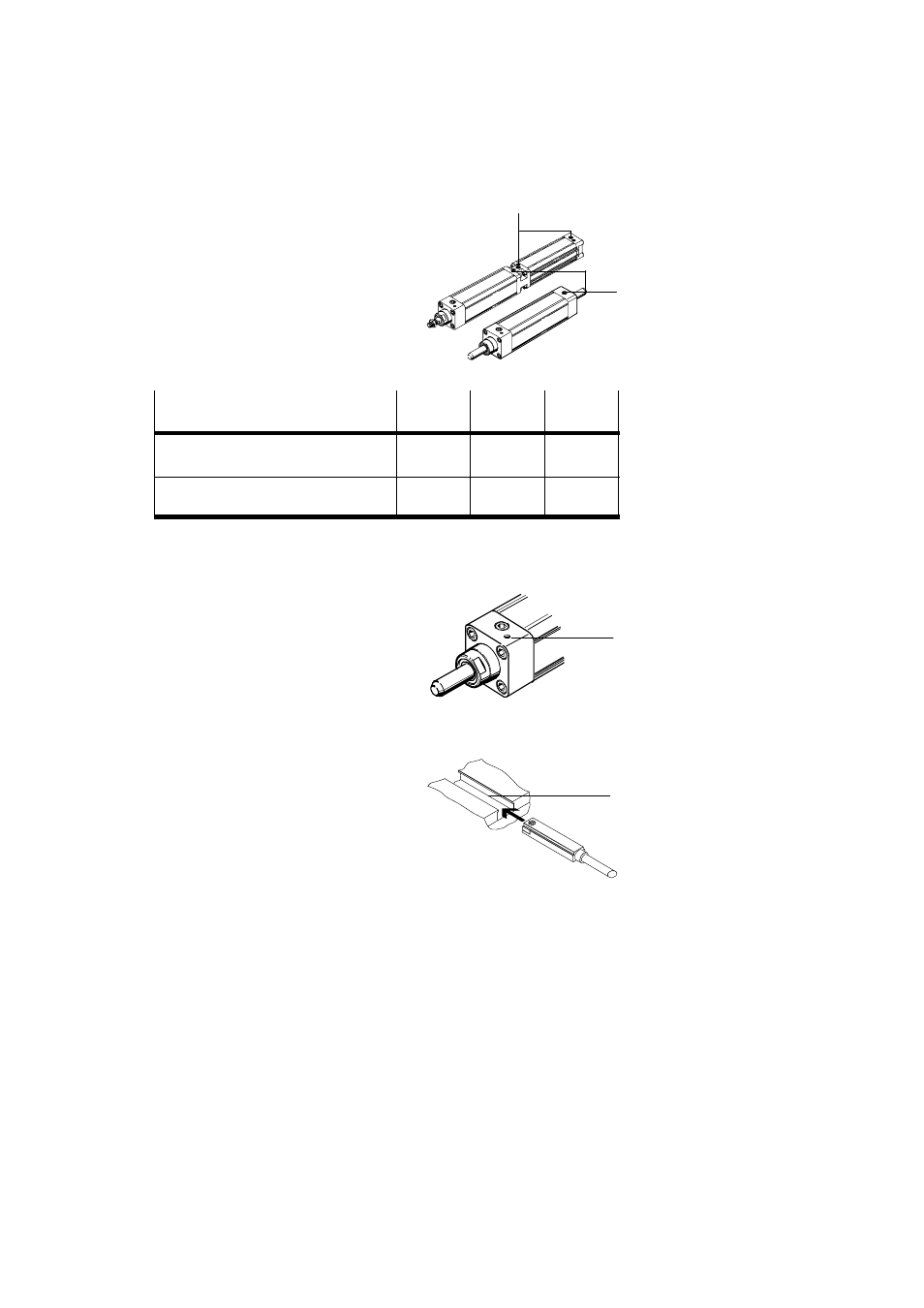

Collegare gli attacchi dell’aria compressa
dell’unità di serraggio 2 e se disponibili
del cilindro 1.
Tipo
DNCKE-
KEC-
40-...
16-...
63-...
20-...
100-...
25-...
Attacco dell’alimentazione dell’aria com-
pressa per l’unità di serraggio
G 1/8
G 1/4
G 3/8
Attacco dell’alimentazione dell’aria com-
pressa del cilindro (soltanto per DNCKE-...)
G 1/4
G 3/8
G 1/2
Fig. 15: Grandezze nominali degli attacchi dell’alimentazione dell’aria compressa
Nel caso di impiego di aria proveniente da un ambiente a polvere con particelle
finissime o a nebbia finissima:
1. Utilizzare un attacco a nipplo a scatto
(p. es. tipo CK-M5-PK-...) al posto del
nipplo del filtro aA nel canale di sfiato
della camera interna della molla.
2. Utilizzare un flessibile per l’immissione di
aria pulita nella camera della molla.
Montaggio delle parti elettriche
Nel caso di impiego di finecorsa magnetici nel cilindro di serraggio (soltanto per il
tipo DNCKE-...):
S
Utilizzare finecorsa magnetici tipo
SME-8-.../SMT-8-... (vedi “Accessori”).
In questo modo viene garantito un funzio-
namento senza problemi dei finecorsa.
S
Posizionare i finecorsa magnetici nelle
scanalature di fissaggio 8 del cilindro.
S
Fissare i finecorsa magnetici nelle posizioni di fine corsa.
Fig. 14
DNCKE-...
KEC-...
2
1
Fig. 16
aA
Fig. 17
8
