IMBA-Q454-R10 User Manual

Page 54

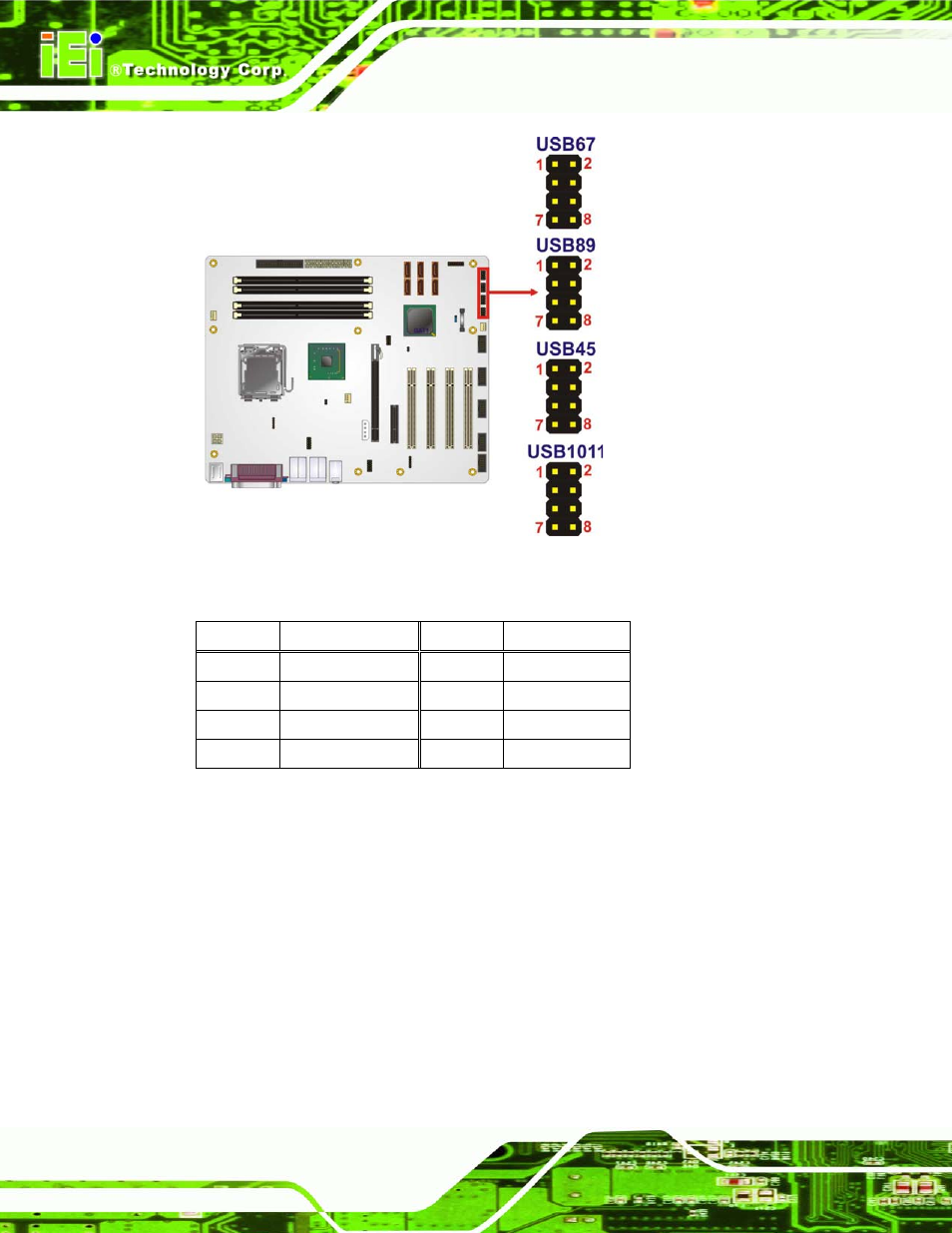

Figure 3-18: USB Connector Pinout Locations

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1

VCC

2

GND

3

DATA-

4

DATA+

5

DATA+

6

DATA-

7

GND

8

VCC

Table 3-20: USB Port Connector Pinouts

3.3 External Interface Connectors

8

Figure 3-19 shows the IMBA-Q454-R10 motherboard external interface connectors. The

IMBA-Q454-R10 on-board external interface connectors are shown in

8

Figure 3-19:
