14.
Perfore un orificio piloto en la base del vehículo según las medidas. Con la sierra de copa o perforador abra
el orificio a 2-3/4”. El forro plástico de la base necesita quitarse antes de perforar. El forro de la base se debe
recortar según se indica en la instrucción general No. 3 en la página 5. Opcional: Rocíe debajo de las capas
alrededor de los orificios de 2 ¾” para evitar la corrosión.
15.
Sin apretar instale los largueros al soporte del bastidor.
16.
Desde la base del vehículo instale los discos y aros decorativos a los largueros (
Figura 22
) usando un tornillo
cabeza de botón de 5/8” y una arandela de bloqueo. Apriete a torsión a 100 pies-lbs..
17.
Inserte los tapones de disco (como se muestra) cuando los discos no estén en uso. (
Figura 23
)
18.
Instale la quinta rueda
REESE
Elite
Series
según las instrucciones de ensamble del enganche.
19.
Apriete a torsión los pernos del ensamble del enganche según las instrucciones del enganche.
20.
Apriete a torsión todos los pernos hexagonales de 5/8" del kit de largueros a 170 pies-libras y los pernos
hexagonales de 3/4" a 260 pies-libras.
21.
Reemplace cualquier línea de frenos y llanta de repuesto que se haya retirado/reubicado.
ADVERTENCIA:
No lubrique las roscas.
Podría causar falla de los pernos.
PRECAUCIÓN:
Revise en busca de obstrucciones antes de perforar. No hacerlo podría resultar en daños a las líneas de
combustible/frenos,miembros estructurales etc.
CEQUENT PERFORMANCE PRODUCTS, INC.
intenta al máximo
comunicar los cambios del fabricante del vehículo de remolque; sin embargo, es finalmente responsabilidad
del instalador evitar daños por causa de la instalación.

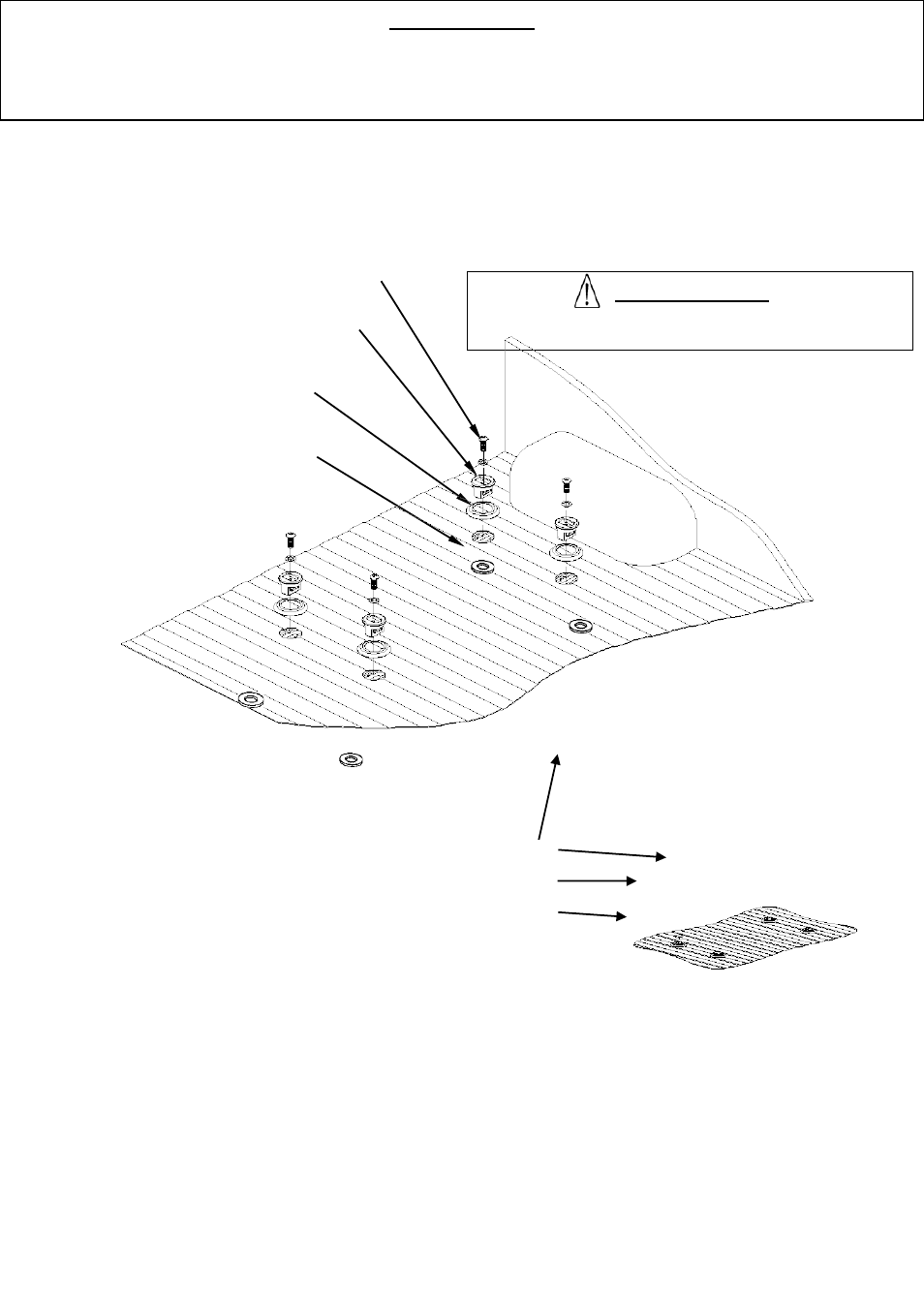

Figura 22
TORNILLO CABEZA DE BOTÓN 5/8"
4 LUGARES
DISCO
4 LUGARES
ARO DECORATIVO
4 LUGARES
ARANDELA DE BLOQUEO 5/8"
4 LUGARES
Base del vehículo
Tapón de disco
Ensamble del disco
