30868N – 9FEB11D PCN14805 ©2011 CEQUENT PERFORMANCE PRODUCTS, INC. LITHO IN USA
16
1. Les instructions suivantes doivent être suivies pour le montage de la sellette. Un travail soigné et une attention aux
détails procurera une installation rapide de qualité. Comparez les pièces avec celles qui sont énumérées dans la
liste pour vous familiariser avec les éléments du montage. (
Figure 1 )
2. Soulevez l'arrière de la camionnette à une hauteur suffisante pour placer les vérins sous le support de la main de
ressort arrière de la camionnette. Vous disposerez ainsi du maximum d'espace pour installer les supports de
sellette.
3. La doublure de caisse amovible en plastique doit être découpée pour libérer l'accès. Retirer la doublure de caisse
en plastique s'il y a lieu. Les doublures de caisse à vaporiser et les tapis de caisse inférieurs à 1/4 po d'épaisseur
sont compatibles avec les instructions d'installation standard. Nota : Consulter l'installateur pour connaître le
temps de durcissement recommandé des doublures à vaporiser avant de percer des trous dans le plancher de
caisse.
4. Utiliser seulement les boulons, écrous et rondelles fournis par CEQUENT PERFORMANCE PRODUCTS, Inc. pour
installer ce produit. Tous les boulons et les écrous sont de grade 8 sauf indication contraire.
5. Ces instructions sont destinées à un groupe particulier de camionnettes. Chaque support de cadre doit être
boulonné au cadre du véhicule à l'aide de deux boulons.
INSTRUCTIONS GÉNÉRALES POUR L'INSTALLATION DE LA SELLETTE
AVERTISSEMENT :
Si la camionnette est soulevée, assurez-vous qu'elle est adéquatement bloquée et retenue pour prévenir sa chute.
L’omission de procéder ainsi peut entraîner la chute de la camionnette et causer des blessures sévères, voire la mort.
ATTENTION :
Assurez-vous qu'il n'y a pas d'obstacles avant de percer. L’omission d’observer ce conseil peut causer
l'endommagement des conduites de carburant ou de frein, des éléments structuraux, etc.
CEQUENT PERFORMANCE
PRODUCTS, Inc. fait de son mieux pour communiquer les modifications des constructeurs des véhicules de
remorquage; cependant, il est ultimement de la responsabilité de l'installateur de prévenir les dommages associés à
l'installation.
ATTENTION :
Ces instructions servent à vous guider seulement. L'installation relève de la responsabilité de l’installateur et du
propriétaire. Mesurez toujours la camionnette et la remorque avant d'installer l'attelage pour vous assurer que le
dégagement à la cabine et au pare-chocs est suffisant pour permettre les virages.
MISE EN GARDE !
Lire attentivement les pages 2 à 4 de ces instructions avant de commencer l’installation. Le défaut d’observer ce
conseil peut causer des dommages importants au véhicule !

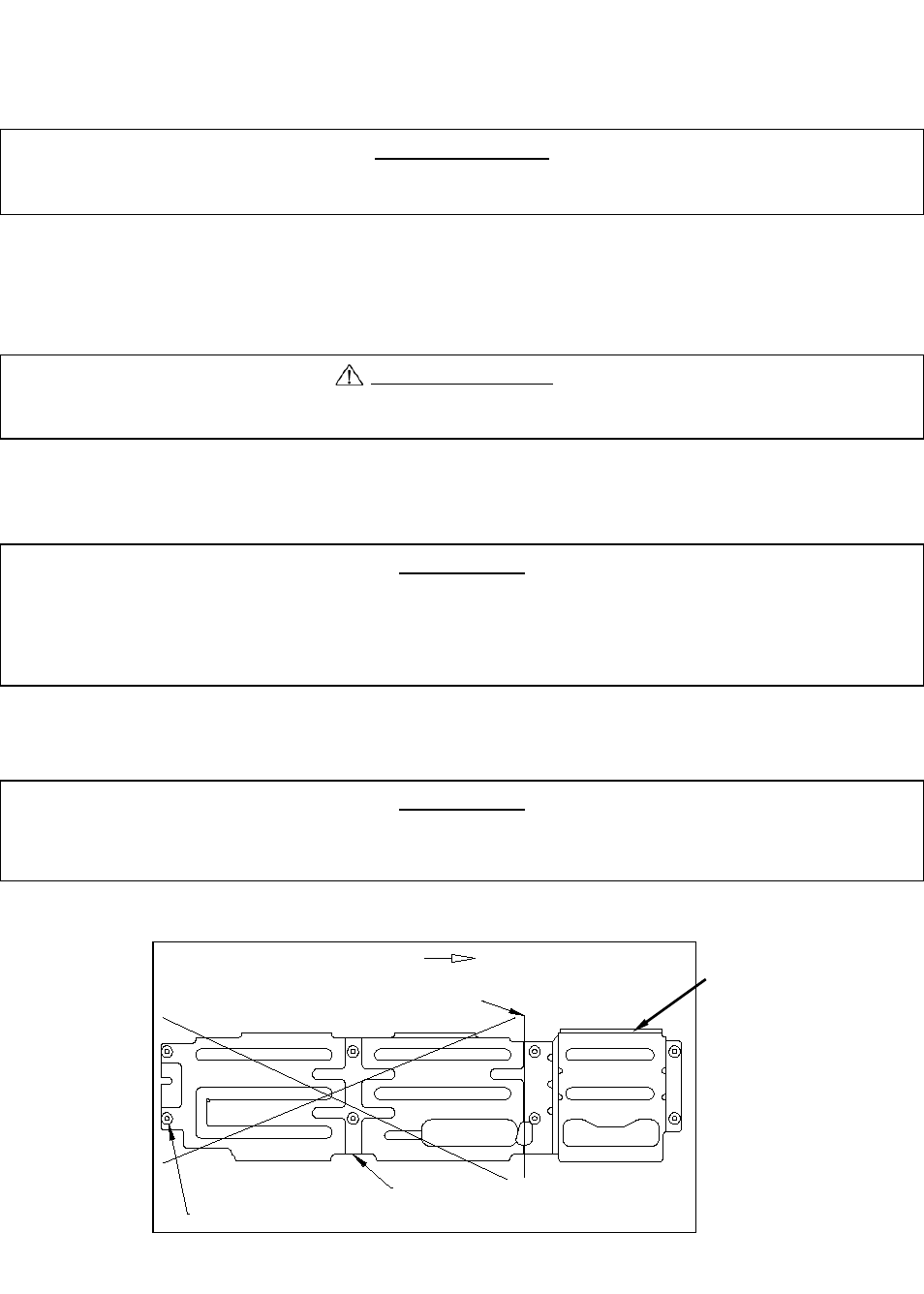

VEHICLE FORWARD
DISCARD
ATTACHING HOLE
8 PLACES
CUT
Figure 8
6. Découper l'écran thermique arrière, comme illustré à la Figure 8 . Réinstaller l’écran thermique une fois le
nécessaire de montage en place.
OUTILS
Douille et/ou clé ouverte 1-1/8 po
Clé ouverte et douille 15/16 po
Douille 18 mm Clé dynamométrique 200 lb-pi
Douille hex. 3/8 po Scie-cloche 3-1/4 po OU emporte-pièce Greenlee 3-1/4 po
CETTE PIÈCE DOIT
ÊTRE RÉINSTALLÉE.
Avant du véhicule
Couper
Mettre au rebut Trou de fixation (8 endroits)
