11. Sin apretar instale los soportes al bastidor usando pernos de carruaje de 5/8" x 2", arandelas cónicas de 5/8" y
tuercas de 5/8" apretadas a mano ( Figura 17y18 ) Deslice el espaciador sobre el perno de carruaje y enrosque el
perno de carruaje en el cable de halar. Guíe el cable de halar a través del chasis (usando el orificio se acceso
como se muestra), luego guíe el cable a través del chasis para colocar el perno y el espaciador a través de los
orificios de montaje. Sin apretar instale la arandela cónica y la tuerca desde el exterior del larguero del bastidor.
Coloque el perno de
carruaje de 5/8” y un
espaciador en un cable
de halar (4 lugares)
Dirija el perno de carruaje
de 5/8” y espaciador a
través de la abertura del
chasis aquí
Recorte del chasis
muestra donde se
instalarán el perno de
carruaje y espaciador.
Tuerca 5/8" (4 lugares)
Arandela cónica 5/8” (4 lugares)

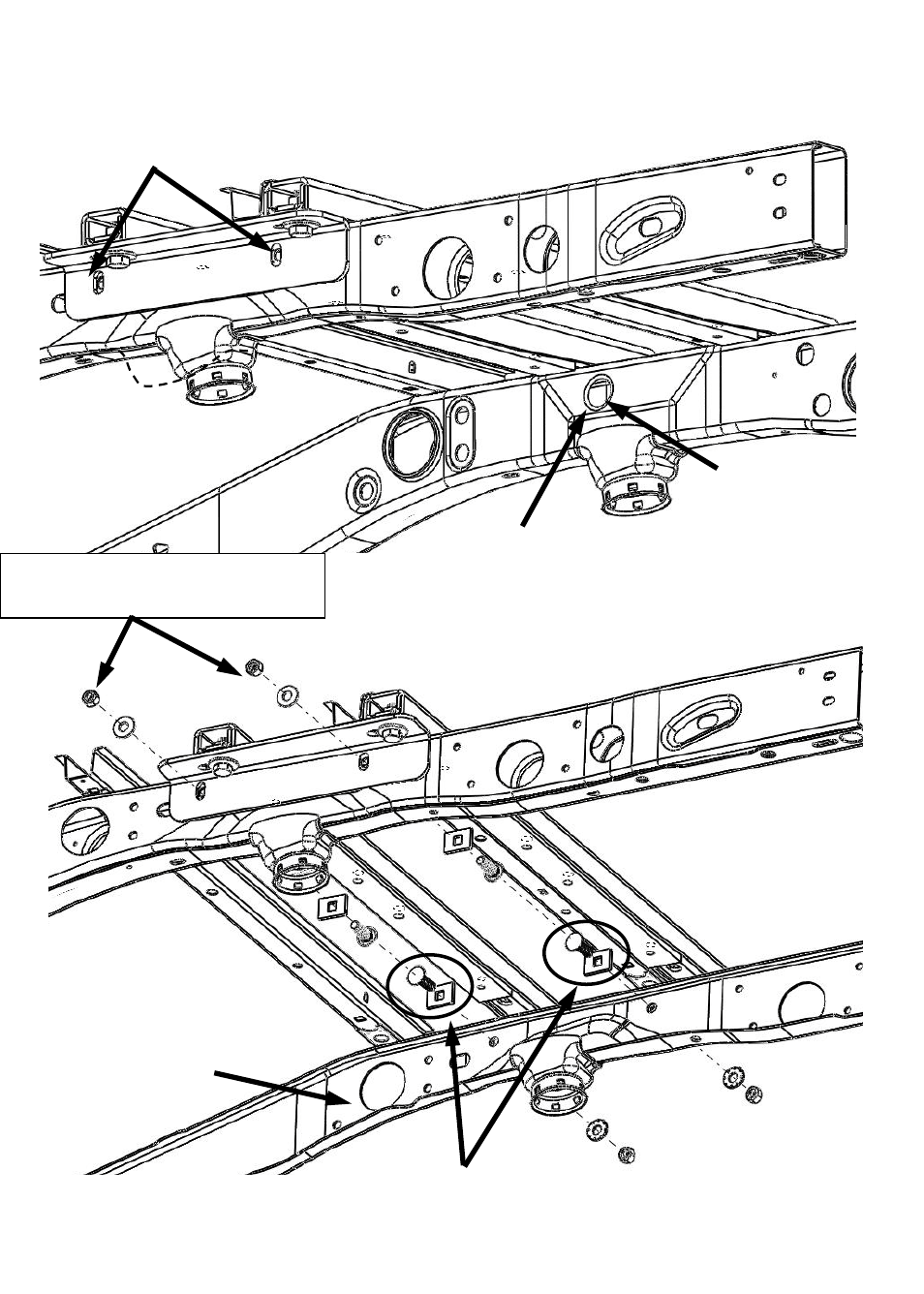

Figura 17
Figura 18
Orificio de acceso
para cables de halar
(localizado en ambos
lados)
El perno de carruaje de 5/8” se
instalará aquí usando el cable
de halar desde el orificio de
acceso.
