Frente del
vehículo
INSTRUCCIONES DE INSTALACIÓN
KIT DE MONTAJE
GENERAL MOTORS 2011 Y POSTERIOR
Chevrolet Silverado/GMC Sierra
2500HD Y 3500HD
Para asistencia con la instalación o para ayuda técnica, llame al 1-888-521-0510
CONCESIONARIO/INSTALADOR:
(1) Lea todas las instrucciones antes de la instalación
(2) Entregue este manual al usuario final.
USUARIO FINAL:
(1) Guarde este Manual para referencia futura.
(2) Distribuya copias de este manual a cualquier otro usuario o
propietario del enganche.
Nota: Se muestran fotografías del chasis con
base de 8'
de GMC/Chevrolet 2500/3500 a
través de estas instrucciones.
La
base de 6’
tendrá un canal de perfil
directamente por encima del eje posterior.
El mismo proceso de instalación se usará
para la base de 6’ pero los largueros se
colocarán aproximadamente como se
muestra en las
figuras 13 y 14.

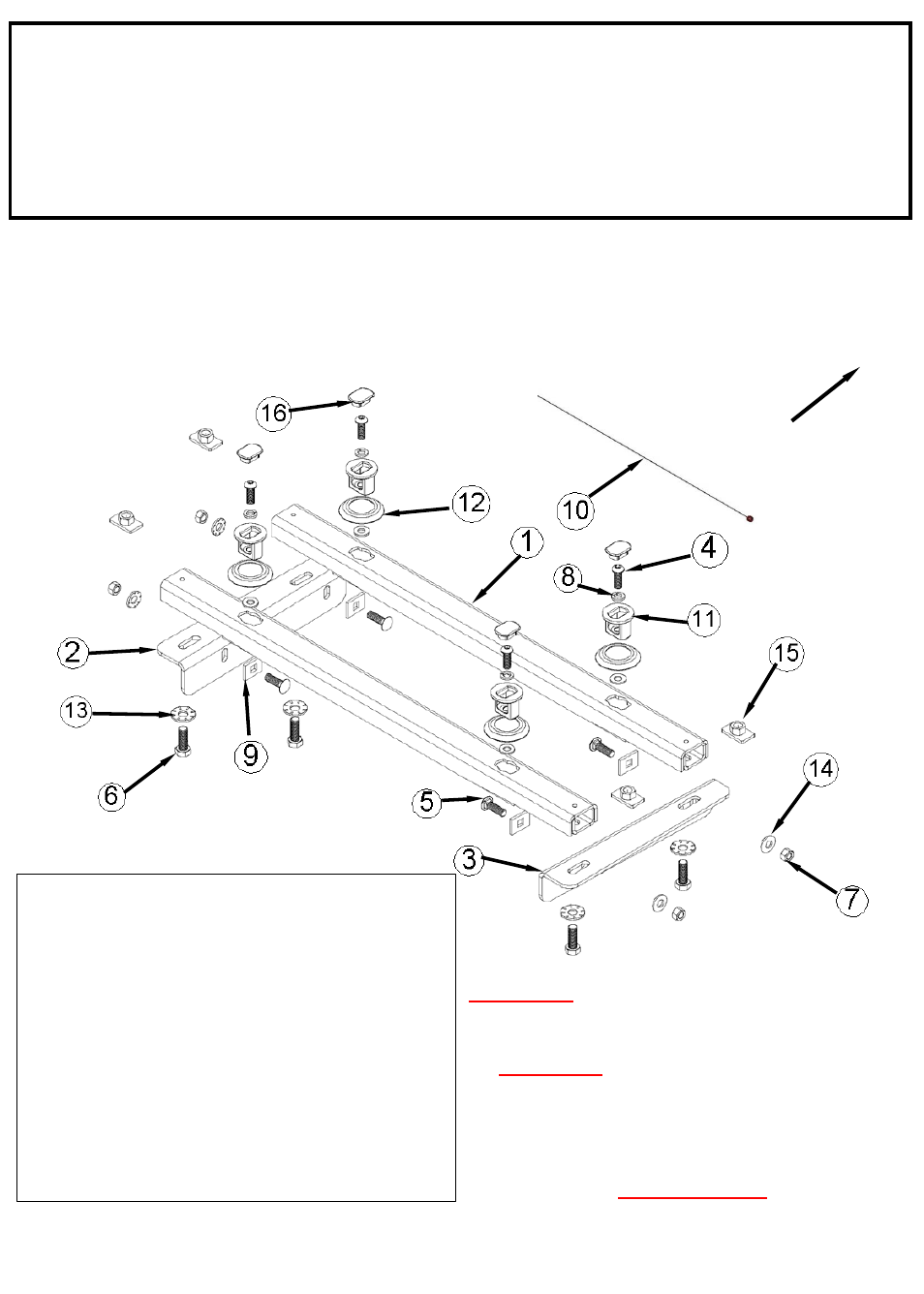

NÚMERO DE
PARTE
30868
PARTE
CANT.
1 LARGUERO BASE
(2)
2 SOPORTE BASTIDOR – IZQ.
(1)
3 SOPORTE BASTIDOR – DER
(1)
4 TORNILLO CABEZA BOTÓN 5/8-11
(4)
5 PERNO CARRUAJE 2” 5/8-11 GRADO 8
(4)
6 PERNO HEXAGONAL 2” 3/4-10 GRADO 8
(4)
7 TUERCA 5/8-11 GRADO 8
(4)
8 ARANDELA DE BLOQUEO 5/8
(4)
9 ESPACIADOR (ORIFICIO CUADRADO)
(4)
10 CABLE DE HALAR
(2)
11 DISCO
(4)
12 ARO DECORATIVO
(4)
13 ARANDELA CÓNICA 3/4”
(4)
14 ARANDELA CÓNICA 5/8”
(4)
15 ENSAMBLE DE TUERCA/ESPACIADOR
(4)
16 TAPÓN DE DISCO
(4)
