Avant du
véhicule
INSTRUCTIONS D'INSTALLATION
NÉCESSAIRE DE MONTAGE
GENERAL MOTORS 2011 ET PLUS
RÉCENT
Chevrolet Silverado/GMC Sierra 2500HD et 3500HD
Pour de l'assistance concernant l'installation ou un aspect technique, composer le 1-888-521-0510
CONCESSIONNAIRE/INSTALLATEUR :
(1) Lire toutes les instructions avant l'installation.
(2) Remettre ce manuel à l'utilisateur final.
UTILISATEUR FINAL :
(1) Conserver ce manuel pour consultation ultérieure.
(2) Remettre des copies du manuel à tout autre utilisateur ou propriétaire de l'attelage.

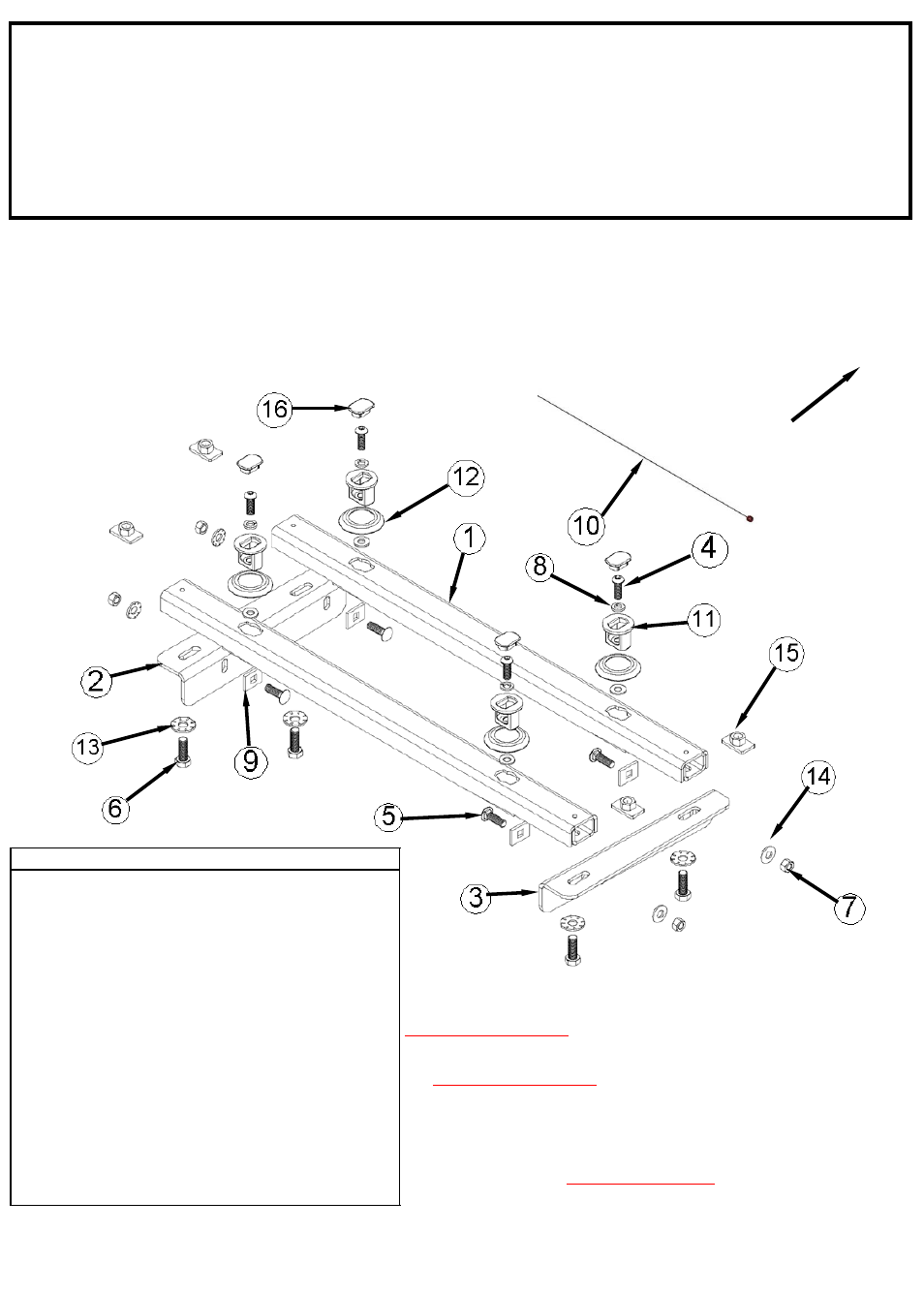

PART
QTY.
1
TRAVERSE DE MONTAGE
(2)
2
SUPPORT DE CADRE GAUCHE
(1)
3
SUPPORT DE CADRE DROIT
(1)
4
VIS À TÊTE RONDE 5/8-11
(4)
5
BOULON CARR. 5/8-11 GR8 2"
(4)
6
BOULON HEX. 3/4-10 GR8 2”
(4)
7
ÉCROU 5/8-11 GR8
(4)
8
RONDELLE FREIN 5/8
(4)
9
ESPACEUR (ORIFICE CARRÉ)
(4)
10
FIL DE TIRAGE
(2)
11
RÉCEPTACLE
(4)
12
ANNEAU DE GARNITURE
(4)
13
RONDELLE CONIQUE 3/4"
(4)
14
RONDELLE CONIQUE 5/8"
(4)
15
ASSEMBLAGE ÉCROU/ESPACEUR
(4)
16
BOUCHON DE RÉCEPTACLE
(4)
Remarque : Les modèles GMC/Chevrolet 2500/3500 à
plateforme de 8 pi
servent à illustrer ces instructions.
La
plateforme de 6 pi
est dotée d'un profilé en forme
d'oméga directement au-dessus de l'essieu arrière. La
même procédure d'installation est utilisée pour la
plateforme de 6 pi, mais les traverses de montage sont
placées selon les
Figures 13 et 14
, à peu de chose
près.
Numéro de pièce
30868
