30868N – 9FEB11D PCN14805 ©2011 CEQUENT PERFORMANCE PRODUCTS, INC. LITHO IN USA
28
7. Use una llave de 18mm para retirar todos pernos de la base del lado del pasajero y aflojar o retirar todos pernos de la base del
lado del conductor. Luego levante y apoye la base del vehículo.(Es posible que sólo se tenga que levantar un lado en cuyo caso
se recomienda el lado del pasajero. .

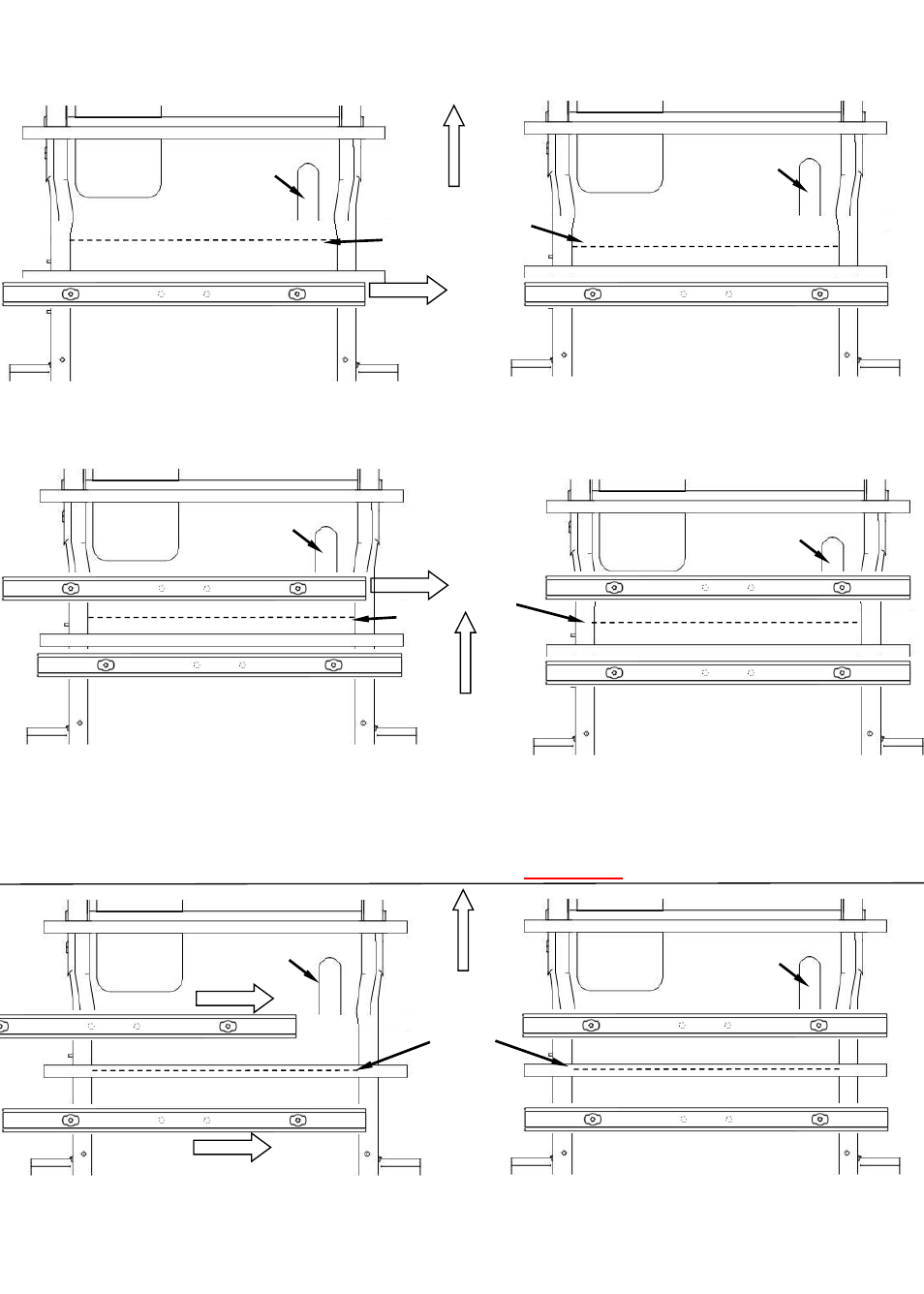

8. Inserte los largueros como se muestra en los siguientes pasos (Figuras 9 hasta 14 ). Con el lado plano hacia arriba el larguero
posterior se debe insertar primero. Con el lado plano hacia arriba inserte el larguero delantero después . Vuelva a sujetar los
pernos de la base del vehículo después de que los largueros estén insertados.
Paso 1: Deslice un larguero detrás del canal
de perfil localizado sobre el eje. Levántelo y
colóquelo de manera que esté apoyado
sobre el bastidor.
Celda de
combusti
ble
Canal de perfil frontal
Canal de perfil trasero
del
vehículo
Paso 1: Levante y rote los largueros por
encima del escape y hacia el canal de
perfil
Frente
Figura 9
Figura 10
Figura 11
Figura 13
Figura 12
Canal de perfil trasero
Paso 3: Deslice el larguero delantero
sobre el bastidor como se muestra.
Canal de perfil trasero
Canal de perfil frontal
Canal de perfil trasero
Canal de perfil frontal
Canal de perfil frontal
Canal de perfil frontal
Canal de perfil trasero
Paso 2: Deslice los largueros de manera
que queden apoyados uniformemente
en ambos lados del bastidor como se
muestra.
Escape
Celda de
combusti
ble
Celda de
combusti
ble
Celda de
combusti
ble
Celda de
combusti
ble
Celda de
combustible
Canal de perfil frontal
Canal de perfil trasero
Figura 14
Frente
B
a
s
ti
d
o
r
B
a
s
ti
d
o
r
Paso 2: Coloque el larguero cerca del canal
de perfil posterior como se muestra de
manera que quede apoyado uniformemente
en ambos lados del bastidor.
Paso 4: Coloque el larguero aproximadamente
como se muestra de manera que quede
apoyado uniformemente en ambos lados del
bastidor.
Eje
Eje
Escape
Escape
Eje
Eje
Escape
Escape
Eje
Nota: Fig. 13-14 se refiere a la base de 6’
Escape
