30868N – 9FEB11D PCN14805 ©2011 CEQUENT PERFORMANCE PRODUCTS, INC. LITHO IN USA
20

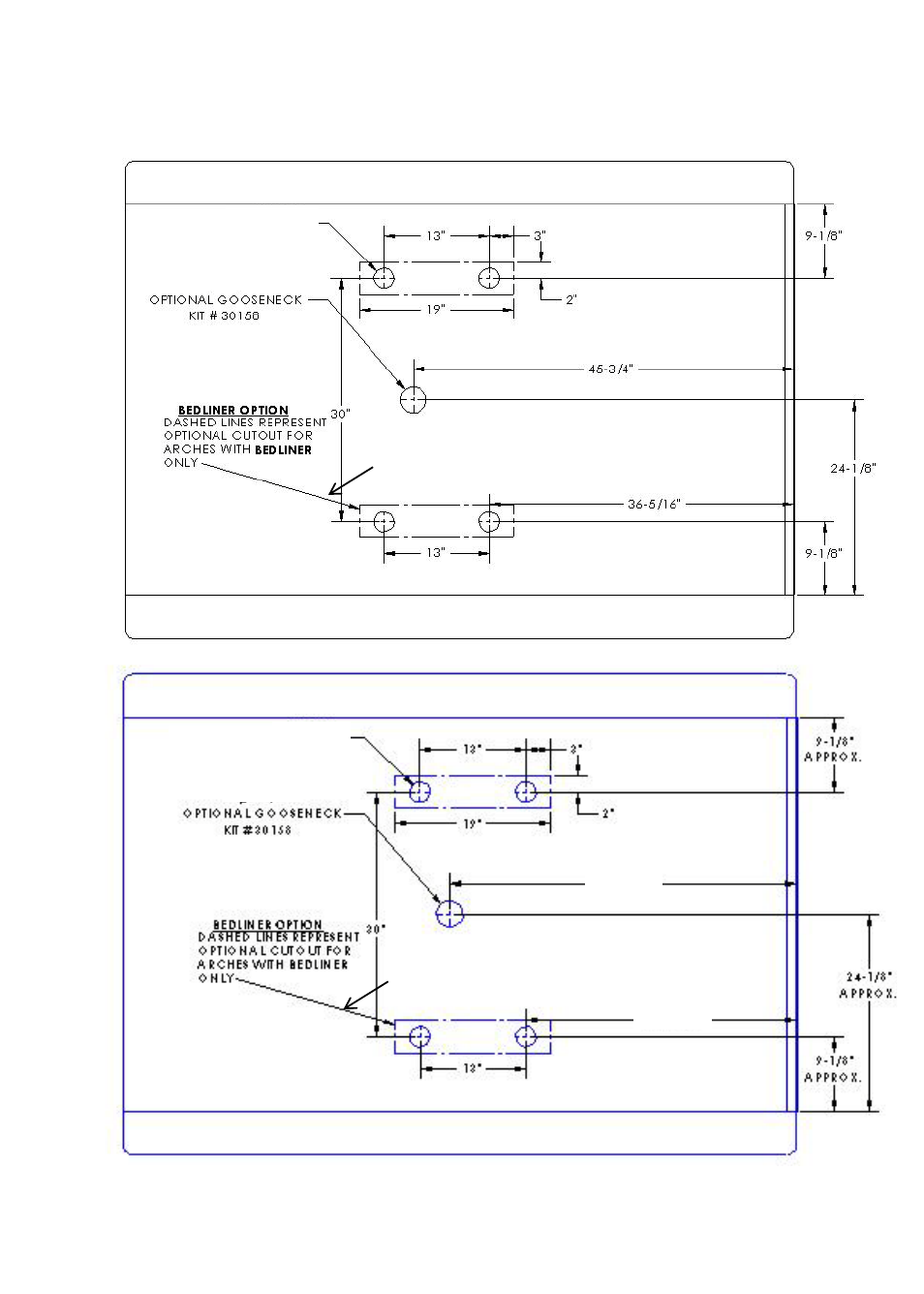

12. À partir du bord de la tôle ondulée de la plateforme, mesurer l'emplacement des orifices qui devront être découpés
- Figure 20 (plateforme longue) ou Figure 21 (plateforme courte). Si une doublure de caisse amovible en plastique
est utilisée, découper dans celle-ci des fentes 19 x 4 po en mesurant à partir du centre des trous de la plateforme.
Si l'on utilise une sellette montée sur curseurs (sliders)
REESE  Elite  Series
, voir les instructions de montage qui s'y
rapportent pour connaître les dimensions des fentes à découper.
Figure 21 – Plateforme courte (6 pi)
13. Enlever les boulons 5/8 x 2 po qui fixent les supports de cadre aux traverses de montage. Déplacer les traverses
vers l'arrière ou l'avant pour ne pas gêner le perçage ou le poinçonnage des trous dans la plateforme.
Plateforme de
la camionnette
Hayon
Figure 20 – Plateforme longue (8 pi)
Hayon
Plateforme de
la camionnette
4 endroits
Ensemble col-de-cygne
en option #30158
Pour doublure de caisse seulement : Les lignes
pointillées représentent la découpe facultative.
4 endroits
Ensemble col-de-cygne
en option #30158
Pour doublure de caisse seulement : Les lignes
pointillées représentent la découpe facultative.
3-1/4”
4 PLCS.
3-1/2”
3-1/4”
4 PLCS.
3-1/2”
42-3/8”
32-5/8”
