Sample probe assembly – Luminex MAGPIX Hardware and Installation Manual User Manual
Page 57

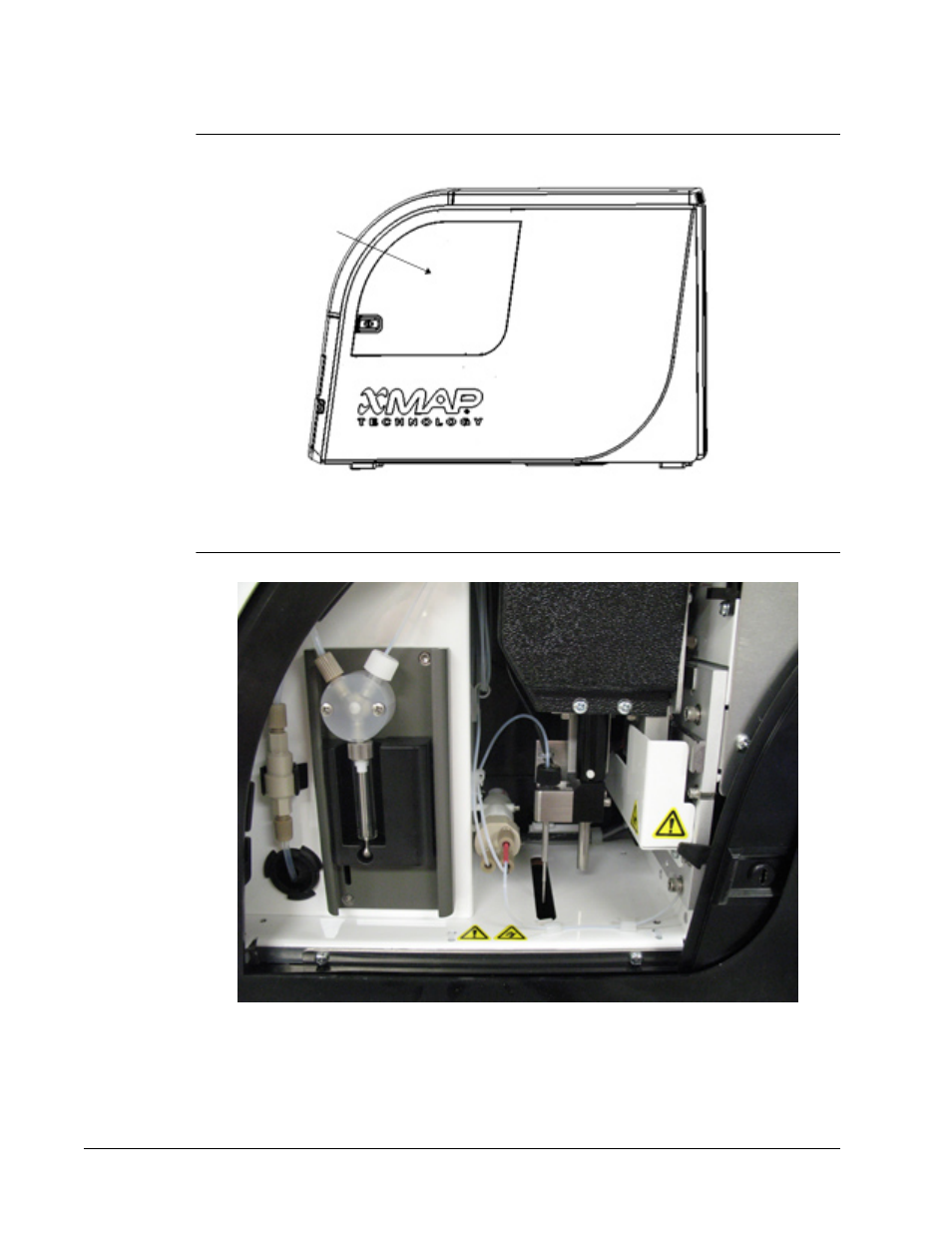

FIGURE 41.
Side Access Door
FIGURE 42.
Interior of Side Access Door
Sample Probe Assembly
The stainless steel sample probe fits inside a holder. A probe fitting screws into the top of the
holder, keeping the probe in place. From the probe, through the fitting, extends a tube that
passes through a strain relief and attaches to the sample valve. The sample loop from the
MAGPIX
®
44
