Xylem ECOCIRC XL & XLplus - Manual (Page 395)

5.
b6
b7
b1
b2 b3 c3
c4
b
4
b
5
L
d
5
d1
d4
d3
d2
d
6
6.

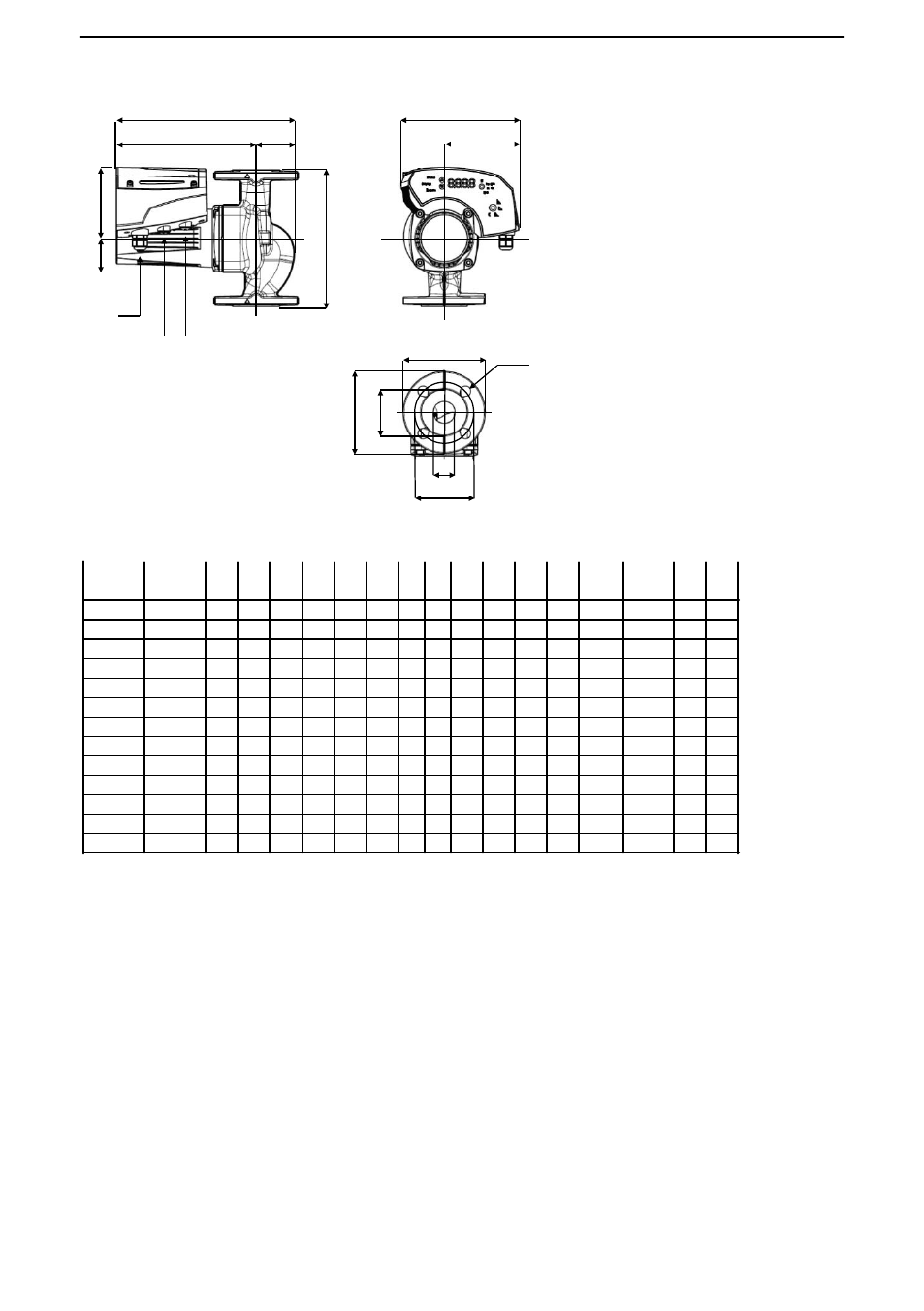

MODEL NET WEIGHT L b1 b2 b3 b4 b5 b6 b7 c3 c4 d1 d2 d3 d4 d5 d6
[kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
32-80 F 9.8 220 266 209.0 57 120 60 M20 M16 120 183 140 32 90/100 4 x 14/19 76 122
32-100 F 9.8 220 266 209.0 57 120 60 M20 M16 120 183 140 32 90/100 4 x 14/19 76 122
40-80 F 10.7 220 275 215.0 60 120 60 M20 M16 120 183 150 40 100/110 4 x 14/19 84 130
40-100 F 10.7 220 275 215.0 60 120 60 M20 M16 120 183 150 40 100/110 4 x 14/19 84 130
50-100 F 12.3 240 281 218.0 63 120 60 M20 M16 120 183 165 50 110/125 4 x 14/19 100 146
32-120 F 13 220 324 254.0 70 130 62 M20 M16 137 216 140 32 90/100 4 x 14/19 76 -
B 32-120 F 14.6 220 324 254.0 70 130 62 M20 M16 137 216 140 32 90/100 4 x 14/19 76 -
40-120 F 13.9 250 329 258.0 71 130 62 M20 M16 137 216 150 40 100/110 4 x 14/19 84 -
B 40-120 F 15.8 250 329 258.0 71 130 62 M20 M16 137 216 150 40 100/110 4 x 14/19 84 -
50-80 F 15.9 240 336 266.0 70 130 62 M20 M16 137 216 165 50 110/125 4 x 14/19 100 -
B 50-80 F 18.2 240 336 266.0 70 130 62 M20 M16 137 216 165 50 110/125 4 x 14/19 100 -
65-80 F 18.9 340 339 273.0 66 130 62 M20 M16 137 216 185 65 130/145 4 x 14/19 118 -
B 65-80 F 21.9 340 339 273.0 66 130 62 M20 M16 137 216 185 65 130/145 4 x 14/19 118 -
