• Proporcionálnym tlakom
• Konštantným tlakom
• Konštantnými otáčkami
Táto funkcia znižuje spotrebu energie čerpadla na
minimum, keď nebeží vykurovací systém. Algorit-
mus zisťuje správne pracovné podmienky a auto-
maticky upravuje otáčky čerpadla.
Ihneď po reštartovaní systému sa čerpadlo vráti na
pôvodnú nastavenú hodnotu.
5.2.3 Ovládanie ∆p-T (len ecocirc XLplus)
Táto funkcia mení nominálnu nastavenú hodnotu
tlakového rozdielu v závislosti od teploty čerpané-
ho média.
Podrobnosti nájdete v návode k rozšíreným funk-
ciám na stránke www.lowara.com.
5.2.4 Ovládanie ∆p-∆T (len ecocirc XLplus)
Táto funkcia vyžaduje externú teplotnú sondu typu
KTY83 (pozrite časť 5.2.9 tohto návodu).
Táto funkcia mení nominálnu nastavenú hodnotu
tlakového rozdielu v závislosti od teplotného roz-
dielu čerpaného média.
Podrobnosti nájdete v návode k rozšíreným funk-
ciám na stránke www.lowara.com.
5.2.5 Konštanta T (len ecocirc XLplus)
Táto funkcia mení otáčky čerpadla tak, aby udržala
konštantnú teplotu čerpaného média.
Podrobnosti nájdete v návode k rozšíreným funk-
ciám na stránke www.lowara.com.
5.2.6 Konštanta ∆T (len ecocirc XLplus)
Táto funkcia mení otáčky čerpadla tak, aby udržala
konštantný rozdiel teploty čerpaného média.
Podrobnosti nájdete v návode k rozšíreným funk-
ciám na stránke www.lowara.com.
5.2.7 Externý vypínač
Čerpadlo možno spustiť alebo zastaviť pomocou
externého kontaktného spínača bez potenciálu ale-
bo pomocou relé pripojeného k svorkám 11 a 12.
Pozrite Obrázok 18 a Obrázok 19 . Čerpadlo sa do-
dáva štandardne s premostenými svorkami 11 a 12.
POZNÁMKA:
• Čerpadlo dodáva 5 V js. cez svorky vypínača.
• Na svorky vypínača nie je potrebné privádzať
žiadne externé napätie.
• Káble pripojené na svorky 11 a 12 nesmú pre-
siahnuť dĺžku 20 m.
5.2.8 Vstup so šírkovo modulovaným
pulzom (dostupný iba na modeloch 25-40,
25-60, 32-40, 32-60)
Vstup so šírkovo modulovaným pulzom je na svor-
kách 11 a 12 k dispozícii iba na uvedených mode-
loch. Pozrite Obrázok 18 .
Šírkovo modulovaný signál zdieľa rovnaké svorky
ako vstup pre spustenie/zastavenie.
Tieto dva vstupy sa vzájomne vylučujú.
Podrobnosti nájdete v návode k rozšíreným funk-
ciám na stránke www.lowara.com.
5.2.9 Analógový vstup
Na svorkách 7 a 8 čerpadla je integrovaný analógo-
vý vstup 0 – 10 V. Zmenu nastavenej hodnoty pozri-
te na obr. Obrázok 18 a Obrázok 19 .

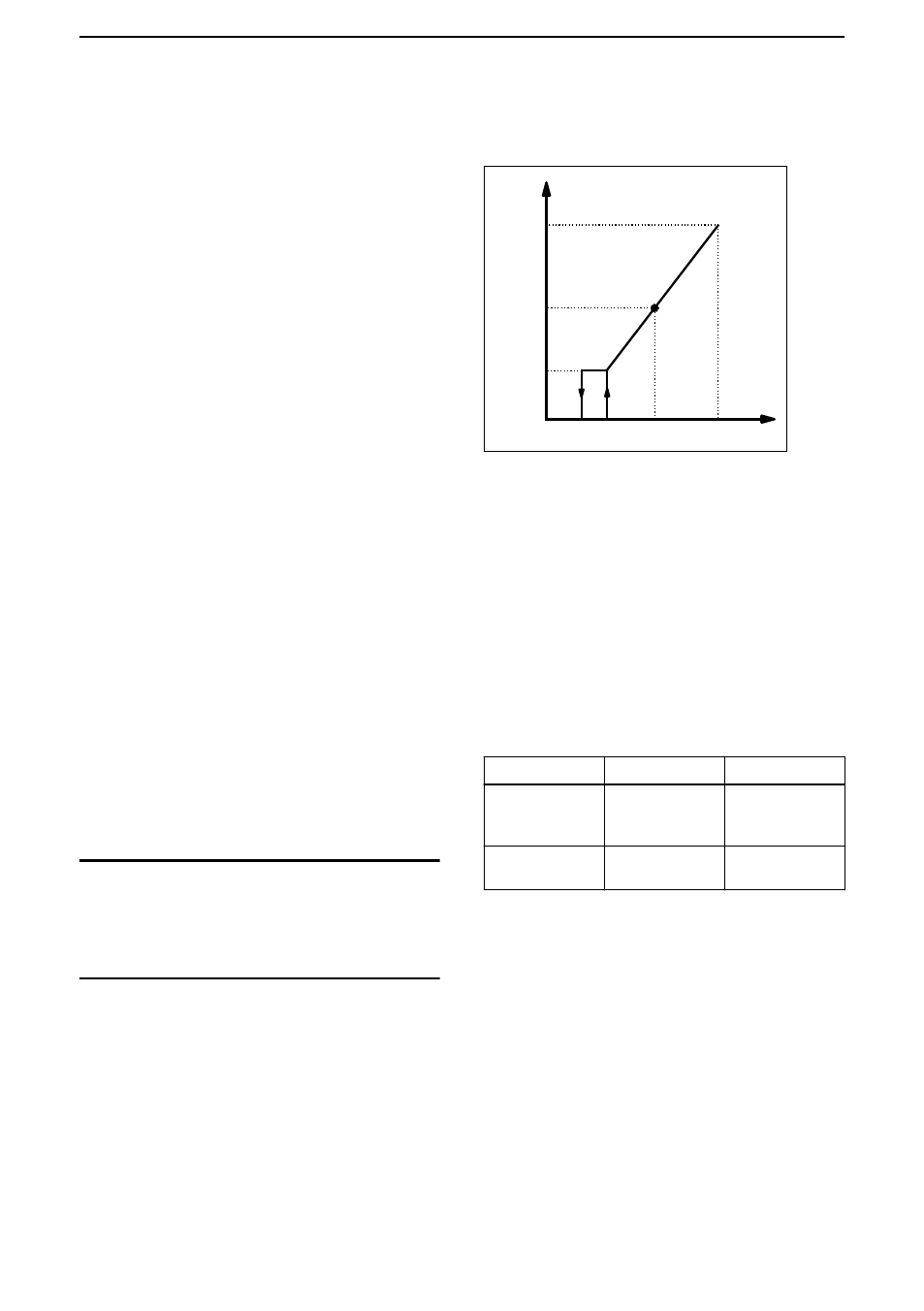

Keď sa zistí na vstupe napätie, čerpadlo sa automa-
ticky prepne do kontrolného režimu fixnej rýchlosti
a začne pracovať podľa nasledujúceho grafu:
Vin[V]
Speed
[rpm]
Vset 10 1,5 1,2
min
Max
Setpoint
5.2.10 Signálne relé
Čerpadlo má vo výbave relé, svorky 4 a 5. Pre sig-
nál poruchy bez potenciálu pozrite Obrázok 18
a Obrázok 19 . Pri výskyte poruchy sa relé aktivuje
spolu s červeným stavovým indikátorom a chybo-
vým kódom na displeji používateľského rozhrania,
Obrázok 13 .
Nominálne hodnoty
• Vmax < 250 V str.
• Imax < 2 A
5.2.11 Externé snímače
Čerpadlo môže byť vybavené diferenciálnym tlako-
vým snímačom a teplotnou sondou podľa nasledu-
júcej tabuľky:
Popis snímača Typ Svorky
Diferenciálny
tlakový snímač
4 – 20 mA
1,0 bar (PN 10)
2,0 bary (PN 10) 9 – 10
Externý snímač
teploty
KTY83 13 – 14
Nastavenie tlakového snímača
1. Nainštalujte tlakový snímač na potrubie.
2. Pripojte kábel k svorkám 9 a 10 (pozrite časť
4.6.3 Priradenie spojení).
3. Zapnite jednotku čerpadla.
4. Počas spustenia jednotka čerpadla zistí snímač
a zobrazí ponuku nastavenia.
5. Vyberte správny model snímača a potvrďte vý-
ber parametrickým tlačidlom (3). Pozrite Obrá-
zok 13 .
6. Čerpadlo dokončí postupnosť nastavenia a au-
tomaticky začne pracovať v režime konštantné-
ho tlaku.
7. Nastavenú hodnotu možno zmeniť nastavova-
cími tlačidlami (5). Pozrite Obrázok 13 .
Nastavenie externého teplotného snímača (len
ecocirc XLplus)
