Denne funksjonen endrer pumpehastighetenb for
å kunne opprettholde en konstant differensial tem-
peratur til mediet som pumpes.
Se håndboken med avanserte funksjoner på
www.lowara.com for å finne detaljer
5.2.7 Ekstern start/stopp
Pumpen kan startes eller stoppes via en ekstern
potensialfri kontakt eller et relé som er koplet til
terminal 11 og 12. Se Figur 18 og Figur 19 . Pum-
peenheten leveres som standard, med terminal 11
og 12 kortsluttet.
MERK:
• Pumpen leverer 5 VDC gjennom start-/stopp-
terminalene.
• Det må IKKE leveres spenning til start-/stopp-
terminalene.
• Kablene som er koplet til terminal 11 og 12,
skal ikke være lengre enn 20 m.
5.2.8 PWM-inngang (tilgjengelig kun på
modellene 25-40, 25-60, 32-40, 32-60)
Kun på de oppførte modellene, PWM-inngangen
er tilgjengelig en terminalene 11 og 12. Se Figur
18 .
PMW-signalet deler samme terminalene som start-/
stoppinngangen.
De to inngangene er gjensidig utelukket.
Se håndboken med avanserte funksjoner på
www.lowara.com for å finne detaljer
5.2.9 Analog inngang
Pumpen integrerer en 0-10 V analog inngang på
terminal 7 og 8. Se Figur 18 og Figur 19 for å endre
settpunkt.
Når en spenningsinngang påvises, bytter pumpen
automatisk til fast hastighetskontrollmodus og be-
gynner å jobbe iht. følgende diagram:

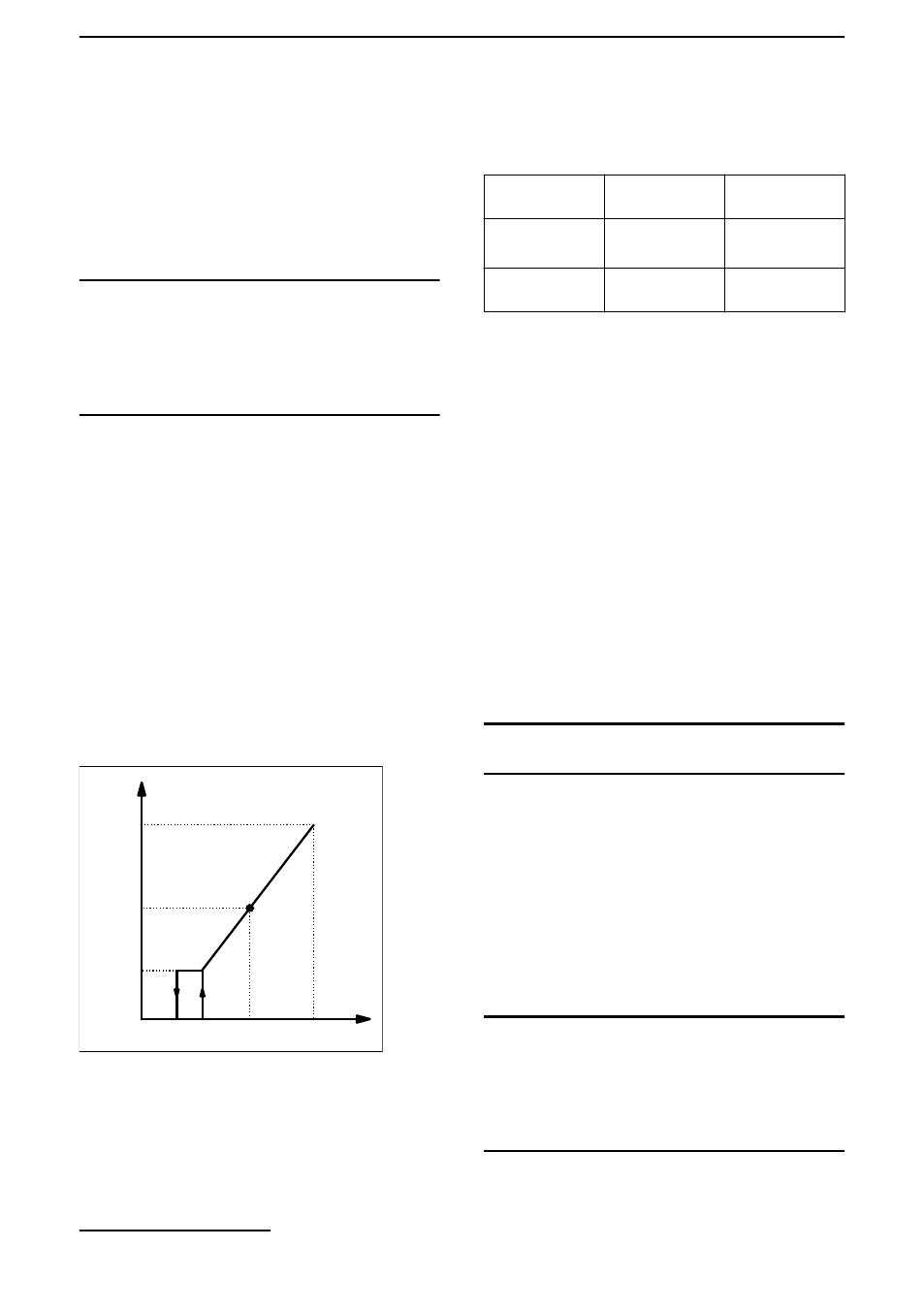

Vin[V]
Speed
[rpm]
Vset 10 1,5 1,2
min
Max
Setpoint
5.2.10 Signalrelé
Pumpen er utstyrt med et relé, terminal 4 og 5. Se
Figur 18 og Figur 19 for et potensialfritt feilsignal.
Dersom det finnes en feil, aktiveres releet sammen
med et røde statuslys og feilkoden på brukergren-
seskjermen Figur 13 .
Merking
• Vmaks < 250 VAC
• Imaks < 2 A
5.2.11 Eksterne sensorer
Pumpen kan utstyres med en differenstrykksensor
og en temperaturprobe iht. følgende tabell:
Sensorbeskri-
velse
Type Terminaler
Differenstrykk-
sensor 4-20mA
1,0 bar (PN 10)
2,0 bar (PN 10) 9 - 10
Ekstern tempe-
ratursensor
KTY83 13 - 14
Trykksensoroppsett
1. Innstaller trykksensoren på røret
2. Kople kablene til terminal 9 og 10 (se 4.6.3 Til-
koplingstildeling).
3. Strøm på pumpeenheten.
4. Under oppstart påviser pumpen sensoren og
viser en oppstartsmeny.
5. Velg riktig sensormodell, og bekreft valget ved
å bruke parameterknappen (3). Se Figur 13 .
6. Pumpen fullfører oppstartssekvensen og star-
ter automatisk å fungere med modusen kon-
stant trykk.
7. settpunktet kan endres ved bruk av innstil-
lingsknappene (5). Se Figur 13 .
Oppsett av ekstern temperatursensor (gjelder
kun ecocirc XLplus)
Oppsettet av sensoren og kontrollmodusene i for-
bindelse med den, er kun tilgjengelige via kommu-
nikasjonsbussen.
Se håndbøkene på www.lowara.com for å finne de-
taljer om kommunikasjon og avanserte funksjoner
MERK:
Sensorkablene skal ikke være lengre enn 20 m.
5.2.12 Kommunikasjonsbuss (tilgjengelig
kun på ecocirc XLplus)
Pumpen har to innebygde RS-485-kommunika-
sjonskanaler. Én er tilgjengelig som standard (ter-
minalene 15-16-17) mens den andre aktiveres kun
med alternativet RS-485 eller trådløs modul (termi-
nalene 18-19-20). Se Figur 18 og Figur 19 .
Pumpen kan kommunisere med eksterne BMS-sy-
stemer via Modbus eller BACnet 75 protokoll. Se
kommunikasjonshåndboken på www.lowara.com
for å finne en fullstendig beskrivelse av protokolle-
ne.
MERK:
Når fjernkontrollen er aktivert, håndtere settpunk-
tene og kontrollmodusene kun gjennom kommuni-
kasjonskanalene og kan ikke endres via bruker-
grensesnittet. Antallet som vises og måleenhetens-
håndtering, blir værende aktive på brukergrenses-
nittet.
5.2.13 Automatisk dobbel pumpedrift
(tilgjengelig kun på ecocirc XLplus)
75 Ikke tilgjengelig på 25-40-, 25-60-, 32-40-, 32-60-modeller.
