Page 225: 7 externí spouštění/zastavení
Funkce
ecocirc XL
ecocirc
XLplus
Pouze ecocirc XLplus
Uživatelské
rozhraní
nebo vesta-
věné vstu-
py/výstupy
Komuni-
kační sběr-
nice
Bezdrátová
komunika-
ce
(volitelná)
Analogový
vstup (viz
oddíl 5.2.9)
X
X
X
Poruchový
signál (viz
oddíl
5.2.10)
X
X
X
Externí sní-
mač tlaku
(viz oddíl
5.2.11)
X
X
X
Externí sní-
mač teploty
(viz oddíl
5.2.11)
X
X

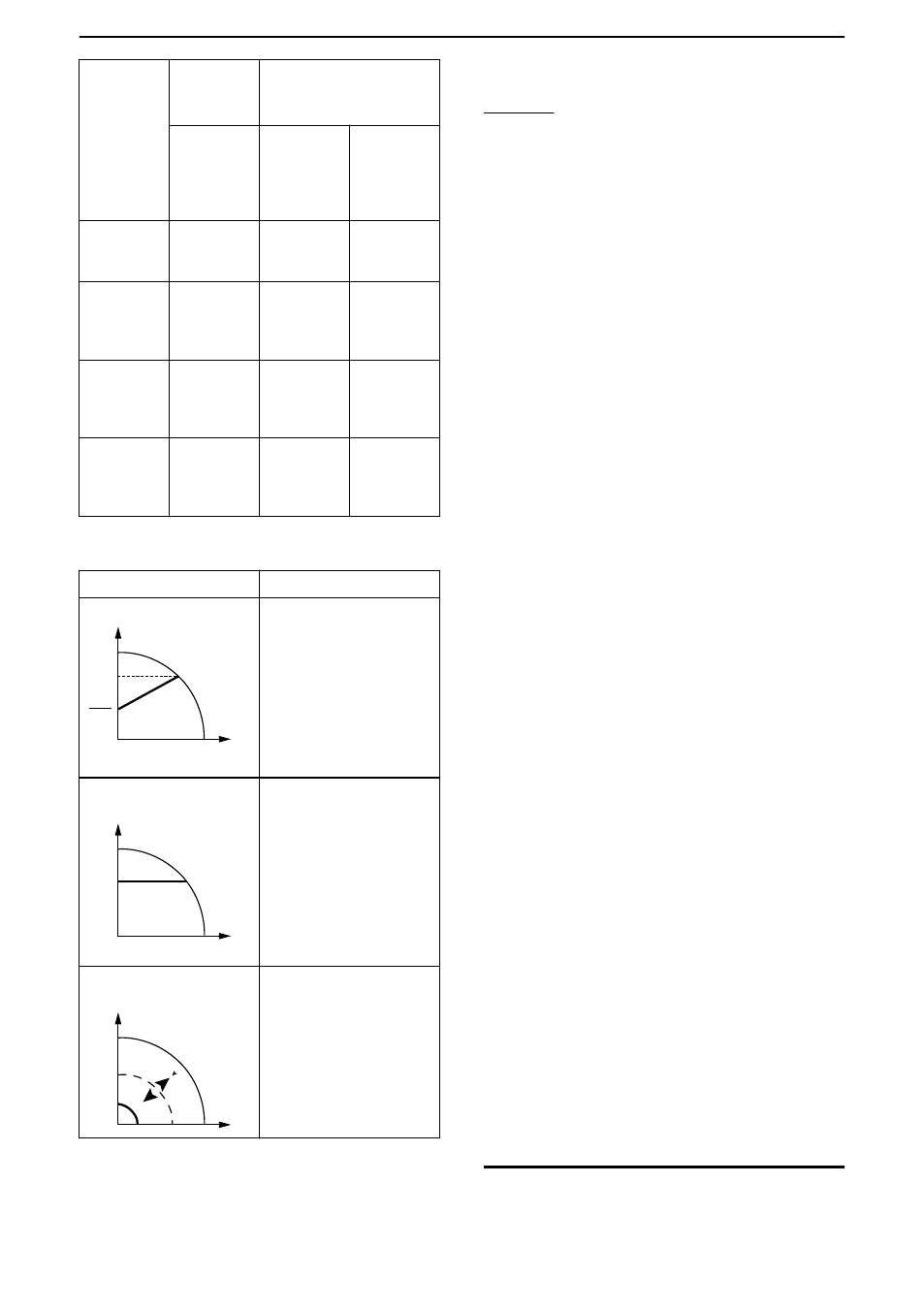

5.2.1 Režim regulace
Režim
Popis
Proporcionální tlak
2
Hset
Hset
Tlak čerpadla se neustá-
le zvyšuje/snižuje v závi-
slosti na zvyšování/
snižování požadované-
ho průtoku. Maximální
dopravní výšku čerpadla
lze nastavit pomocí uži-
vatelského rozhraní. Viz
oddíl 6.1.2 Změna na-
stavené hodnoty.
Konstantní tlak
Hset
Čerpadlo bez ohledu na
požadovaný průtok
udržuje konstantní tlak.
Požadovanou dopravní
výšku čerpadla lze na-
stavit pomocí uživatel-
ského rozhraní. Viz oddíl
6.1.2 Změna nastavené
hodnoty.
Regulace s pevně nasta-
venými otáčkami
Max
min
Speed
setpoint
Čerpadlo bez ohledu na
požadovaný průtok
udržuje pevně nastave-
né otáčky. Otáčky čer-
padla lze nastavit pomo-
cí uživatelského rozhra-
ní. Viz oddíl 6.1.2 Změna
nastavené hodnoty.
Veškeré režimy regulace je možné kombinovat s
použitím funkce nočního režimu.
5.2.2 Režim útlumu
Funkci nočního režimu nelze použít u chladicích sy-
stémů.
Podmínky
• Čerpadlo je nainstalováno na napájecím vede-
ní.
• Noc je možné poměrně přesně detekovat, po-
kud je regulační systém vyšší úrovně nastaven
tak, aby změnil teplotu přiváděné vody.
Noční režim může být aktivní v kombinaci s násle-
dujícími režimy regulace:
• Proporcionální tlak
• Konstantní tlak
• Konstantní otáčky
Tato funkce snižuje spotřebu energie čerpadla na
minimum, pokud není spuštěný systém ohřevu.
Řádné pracovní podmínky detekuje algoritmus a
automaticky upravuje otáčky čerpadla.
Po restartu systému se čerpadlo vrací na původní
nastavenou hodnotu.
5.2.3 Regulace ∆p-T (dostupné pouze pro
ecocirc XLplus)
Tato funkce mění nastavenou hodnotu nominální-
ho rozdílu tlaku v závislosti na teplotě·čerpaného
média.
Podrobné informace naleznete v příručce pro po-
kročilé funkce na adrese www.lowara.com
5.2.4 Regulace ∆p-∆T (dostupné pouze pro
ecocirc XLplus)
Tato funkce vyžaduje externí teplotní sondu typu
KTY83 (viz tato příručka oddíl 5.2.9).
Tato funkce mění nastavenou hodnotu nominální-
ho rozdílu tlaku v závislosti na rozdílu teploty čer-
paného média.
Podrobné informace naleznete v příručce pro po-
kročilé funkce na adrese www.lowara.com
5.2.5 Konstantní T (dostupné pouze pro
ecocirc XLplus)
Tato funkce upravuje otáčky čerpadla tak, aby se
udržovala konstantní teplota čerpaného média.
Podrobné informace naleznete v příručce pro po-
kročilé funkce na adrese www.lowara.com
5.2.6 Konstantní ∆T (dostupné pouze pro
ecocirc XLplus)
Tato funkce upravuje otáčky čerpadla tak, aby se
udržoval konstantní rozdíl teploty čerpaného mé-
dia.
Podrobné informace naleznete v příručce pro po-
kročilé funkce na adrese www.lowara.com
5.2.7 Externí spouštění/zastavení
Čerpadlo lze zapínat nebo vypínat pomocí externí-
ho bezpotenciálového kontaktu nebo relé, které je
připojeno ke svorkám 11 a 12. Viz
. Jednotka čerpadla je ve výchozím na-
stavení dodávána se zkratovanými svorkami 11 a
12.
OZNÁMENÍ:
cs - Překlad z originálu
225
