ОБЯВЛЕНИЕ:
• Помпата осигурява 5 VDC през старт / стоп
терминали.
• Не трябва да се подава външно напрежение
към старт/стоп терминалите.
• Кабелите, свързани към терминали 11 и 12, не
трябва да надвишават 20 м.
5.2.8 PWM вход (наличен само на
модели 25-40, 25-60, 32-40, 32-60)
Само на изброените модели PWM входът е нали-
чен на терминали 11 и 12. Вж. Фигура 18 .
PWM сигнал споделя същите терминали на
старт/стоп входа.
Двата входа са взаимно изключващи се.
За подробности вижте ръководството за разши-
рени функции на адрес : www.lowara.com
5.2.9 Аналогов вход
Помпата има аналогов вход 0-10 V при термина-
ли 7 и 8. Вижте Фигура 18 и Фигура 19 за промя-
на на работната точка.

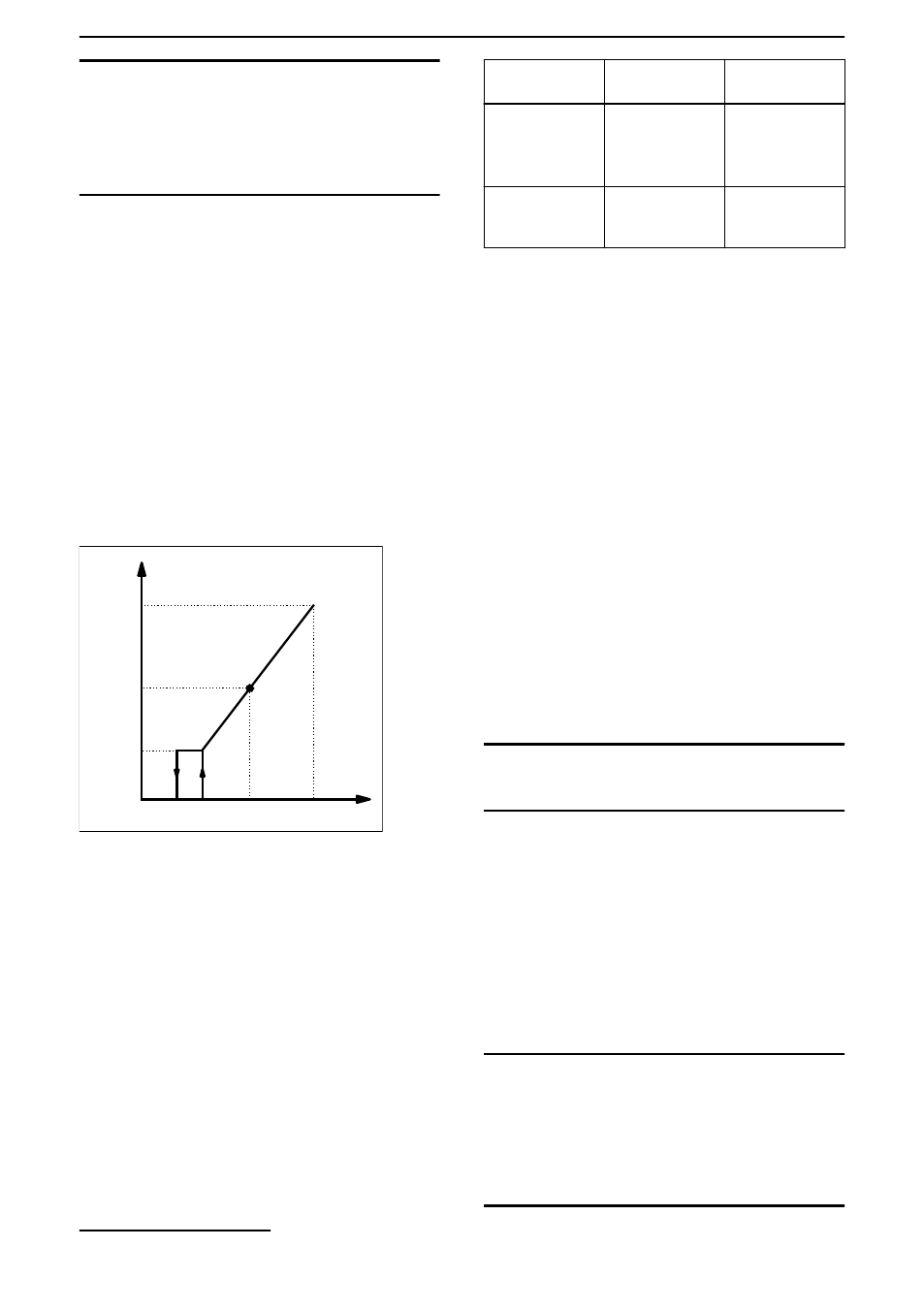

Когато е открит вход на напрежение, ключът на
помпата трябва да фиксира автоматично режима
на управление на скоростта и да започне да ра-
боти по следната схема:
Vin[V]
Speed
[rpm]
Vset 10 1,5 1,2
min
Max
Setpoint
5.2.10 Реле за сигнализация
Помпата е оборудвана с реле, терминали 4 и 5.
Вж. Фигура 18 и Фигура 19 , за сигнал за безпо-
тенциална неизправност Ако има неизправност,
релето се активира заедно с червената светлина
за състояние и с кода за грешка на потребител-
ския интерфейс, Фигура 13 .
Мощност
• Vmax < 250 VAC
• Imax < 2 A
5.2.11 Външни датчици
Помпата може да бъде оборудвана с датчик за
диференциално налягане и температурен датчик
според следната таблица:
Описание на
датчик
Тип Терминали
Датчик за ди-
ференциално
налягане
4-20mA
1,0 бара ( PN
10)
2,0 бара (
PN
10)
9 - 10
Датчик за вън-
шна темпера-
тура
KTY83 13 - 14
Настройка на датчик за налягане
1. Монтирайте датчик за налягане върху тръба-
та.
2. Свържете кабела опри терминали 9 и 10
(вижте 4,6,3 Разпределение на свързването).
3. Захранване на помпения агрегат
4. По време на стартиране помпеният агрегат
открива датчика и показва меню за настрой-
ки
5. Изберете точния модел на датчик и потвър-
дете избора като използвате бутона за пара-
метри (3). Вж. Фигура 13 .
6. Помпата завършва последователността по
стартиране и автоматично започва да работи
в режим на постоянно налягане.
7. Работната точка може да бъде променена
чрез бутоните за настройка (5). Вж. Фигура
13 .
Настройка на датчик за външна температура
(само за екоциркулатор XLplus)
Настройката на датчика и режимите за управле-
ние, свързани с него, е налична само през шина-
та за връзка.
За подробности вижте ръководствата за комуни-
кации и разширени функции на адрес :
www.lowara.com
ОБЯВЛЕНИЕ:
Кабелите на датчиците не трябва да надвишават
20 м.
5.2.12 Свързващата шина (налична
само за екоциркуляр XLplus)
Помпата има два вградени комуникационни кана-
ла RS-485. Единият е наличен като стандарт (тер-
минали 15-16-17), а вторият е наличен само по
избор с RS-485 или Безжичен модул (терминали
18-19-20). Вж. Фигура 18 и Фигура 19 .
Помпата може да комуникира с външни BMS сис-
теми чрез Modbus или BACnet 183 протокол. За
пълното описание на протоколите вижте комуни-
кационното ръководство на адрес :
www.lowara.com.
ОБЯВЛЕНИЕ:
Когато дистанционното управление е активно, ра-
ботните точки и режимите на управление се упра-
вляват само през комуникационните канали и не
могат да бъдат променяни чрез потребителския
интерфейс. Показаните количество и мерна еди-
ница остават активни на потребителския интер-
фейс.
183 Не са налични на модели 25-40, 25-60, 32-40, 32-60.
bg - Превод от оригинала
281
