1 juhtimisrežiim, 2 öine režiim, 3 ∆p-t juhtimine (ainult seadmel ecocirc xlplus) – Xylem ECOCIRC XL & XLplus User Manual

Page 171: 4 ∆p-∆t juhtimine (ainult seadmel ecocirc xlplus), 5 t konstant (ainult seadmel ecocirc xlplus), 6 ∆t kconstant (ainult seadmel ecocirc xlplus), 7 väline käivitamine/peatamine

Funktsioon ecocirc XL

ecocirc

XLplus

ainult ecocirc XLplus

Kasutajalii-

des või ma-

nustatud

I/O

Kommuni-

katsiooni-

siin

Juhtmeta

kommuni-

katsioon

(valikuline)

Väline rõ-

huandur (vt

jaotist

5.2.11)

Väline tem-

peratuurian-

dur (vt jao-

tist 5.2.11)

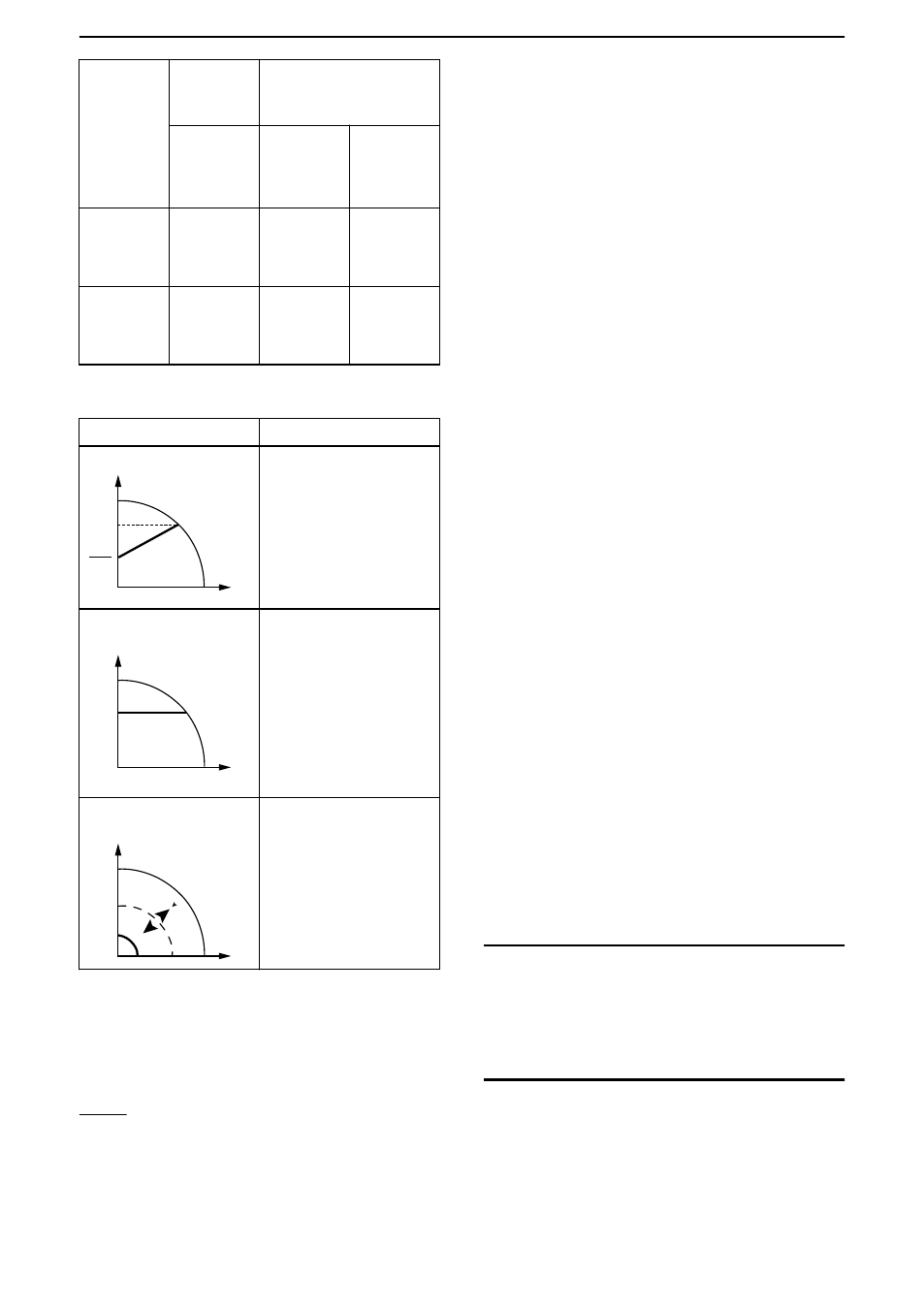

5.2.1 Juhtimisrežiim

Režiim

Kirjeldus

Proportsionaalne rõhk

Hset

Pumba rõhk suureneb/

väheneb pidevalt olene-

valt suurenenud/vähe-

nenud vooluvajadusest.

Pumba maksimumkõr-

guse saab määrata kasu-

tajaliidese kaudu. Vaa-

dake jaotist 6.1.2, Sätte-

punkti muutmine.

Ühtlane rõhk

Hset

Pump säilitab mis tahes

vooluhulga juures ühtla-

se rõhu. Pumba soovi-

tud kõrguse saab mää-

rata kasutajaliidese kau-

du. Vaadake jaotist

6.1.2, Sättepunkti muut-

mine.

Fikseeritud kiiruse juhti-

mine

Max

min

Speed
setpoint

Pump säilitab mis tahes

vooluhulga juures fik-

seeritud kiiruse. Pumba

kiiruse saab määrata ka-

sutajaliidese kaudu.

Vaadake jaotist 6.1.2,

Sättepunkti muutmine.

Kõiki juhtimisrežiime saab kombineerida öise režii-

mi funktsiooniga.

5.2.2 Öine režiim

Öise režiimi funktsiooni ei saa jahutussüsteemides

kasutada.
Eeldus

• Pump on paigaldatud toiteliinile.

• Öiseid tingimusi saab tuvastada suure tõenäo-

susega siis, kui kõrgema taseme juhtimissüs-

teem on määratud toitetemperatuuri muutma.

Öine režiim võib olla aktiivne koos:

• proportsionaalse rõhu

• ühtlase rõhu

• ühtlase kiirusega

See funktsioon vähendab pumba energiatarbimise

miinimumini, kui küttesüsteem ei tööta. Algoritm

tuvastab õiged töötingimused ja reguleerib auto-

maatselt pumba kiirust.
Pump naaseb algsesse sättepunkti kohe, kui süs-

teem taaskäivitub.

5.2.3 ∆p-T juhtimine (ainult seadmel
ecocirc XLplus)

See funktsioon muudab nominaalse rõhkude vahe

sättepunkti olenevalt pumbatava aine temperatuu-

rist.
Üksikasjad leiate täpsemate funktsioonide juhen-

dist lehel www.lowara.com

5.2.4 ∆p-∆T juhtimine (ainult seadmel
ecocirc XLplus)

Selle funktsiooni kasutamiseks peab välistempera-

tuuri anduri tüüp olema KTY83 (vt juhendi jaotist

5.2.9).
See funktsioon muudab nominaalset rõhkude vahe

sättepunkti olenevalt pumbatava aine temperatuu-

ride vahest.
Üksikasjad leiate täpsemate funktsioonide juhen-

dist lehel www.lowara.com

5.2.5 T konstant (ainult seadmel ecocirc
XLplus)

See funktsioon muudab pumba kiirust, et säilitava

pumbatava aine konstantne temperatuur.
Üksikasjad leiate täpsemate funktsioonide juhen-

dist lehel www.lowara.com

5.2.6 ∆T kconstant (ainult seadmel ecocirc
XLplus)

See funktsioon muudab pumba kiirust, et säilitada

pumbatava aine konstantne differentsiaalne tem-

peratuur.
Üksikasjad leiate täpsemate funktsioonide juhen-

dist lehel www.lowara.com

5.2.7 Väline käivitamine/peatamine

Pumba saab käivitada või peatada välise potent-

siaalivaba kontakti või relee kaudu, mis on ühenda-

tud klemmidega 11 ja 12. Vaadake:

Joonis 18

Joonis 19

. Pumbal on klemmid 11 ja 12 vaikimisi

lühises.

MÄRKUS:

• Pump väljastab käivitamise/peatamise klemmi-

de kaudu 5 V alalisvoolu.

• Käivitamise/peatamise klemmidele pole välist

voolu vaja edastada.

• Klemmidega 11 ja 12 ühendatud kaablid ei tohi

olla pikemad kui 20 m.

5.2.8 PWM-i sisend (ainult mudelitel 25-40,
25-60, 32-40, 32-60)

PWM-i sisend on saadaval ainult toodud mudelite

klemmidel 11 ja 12. Vt:

Joonis 18

PWM-i signaalil on käivitus-/peatamissisendiga sa-

mad klemmid.
Kaks sisendit on üksteist välistavad.

et - Tõlge originaalkeelest

171
