Bu işlev, pompalanan ortamın diferansiyel sıcak-
lığına bağlı olarak nominal diferansiyel basınç ayar
noktasını değiştirir.
Ayrıntılı bilgi için, www.lowara.com adresindeki ge-
lişmiş işlevler kılavuzuna bakın
5.2.5 T sabiti (yalnızca ecocirc XLplus'ta
mevcuttur)
Bu işlev, pompalanan ortamın sabit bir sıcaklığını
korumak için pompa hızını değiştirir.
Ayrıntılı bilgi için, www.lowara.com adresindeki ge-
lişmiş işlevler kılavuzuna bakın
5.2.6 ∆T sabiti (yalnızca ecocirc XLplus'ta
mevcuttur)
Bu işlev, pompalanan ortamın sabit bir diferansiyel
sıcaklığını korumak için pompa hızını değiştirir.
Ayrıntılı bilgi için, www.lowara.com adresindeki ge-
lişmiş işlevler kılavuzuna bakın
5.2.7 Harici başlatma/durdurma
Pompa, 11 ve 12. terminallere bağlı harici potansi-
yel olarak serbest bir kontak ya da röle ile başlatılıp
durdurulabilir. Bkz. Şekil 18 ve Şekil 19 . Pompa
ünitesi, varsayılan olarak, 11 ve 12. terminaller kısa
devre yapılmış halde gönderilir.
UYARI:
• Pompa, başlatma / durdurma terminallerinden
5 VDC sağlar.
• Terminalleri başlatmak / durdurmak için harici
voltaj sağlanmamalıdır.
• 11. ve 12. terminallere bağlı kablolar 20 m'yi aş-
mamalıdır.
5.2.8 PWM girişi (sadece 25-40, 25-60,
32-40, 32-60 modellerinde mevcut)
Sadece listelenmiş modellerde, PWM girişi sadece
11. ve 12. terminallerde mevcuttur. Bkz. Şekil 18 .
PWM sinyali, başlat/durdur girişinin aynı terminalle-
rini paylaşır.
İki giriş birbiriyle uyumludur.
Ayrıntılı bilgi için, www.lowara.com adresindeki ge-
lişmiş işlevler kılavuzuna bakın
5.2.9 Analog Giriş
Pompa, 7 ve 8 terminallerinde 0-10 V analog girişi-
ni entegre eder. Ayar noktasını değiştirmek için bkz
Şekil 18 ve Şekil 19 .

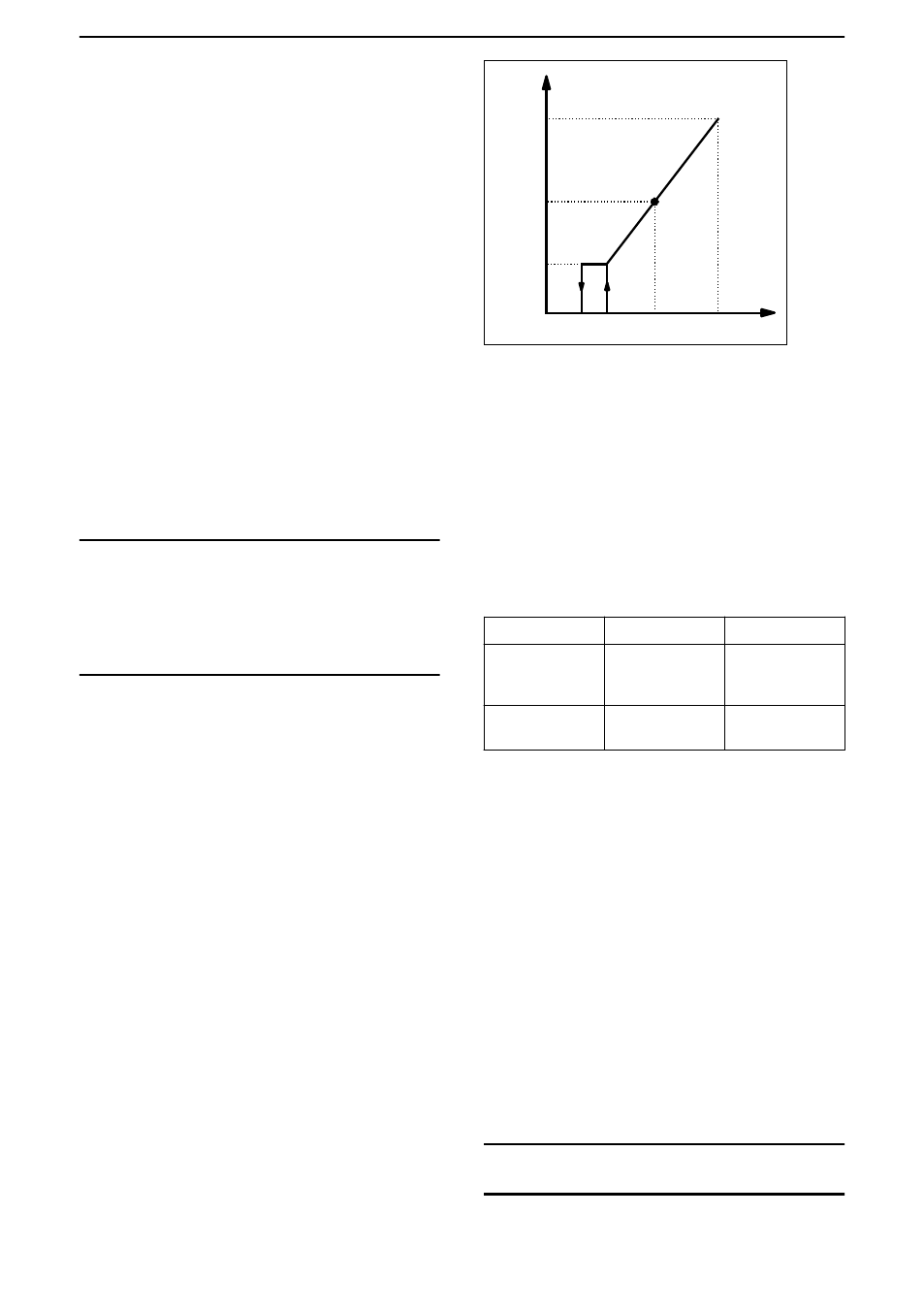

Bir voltaj girişi algılandığında, pompa otomatik ola-
rak sabit hız denetim moduna geçerek aşağıdaki
şemaya göre çalışmaya başlar:
Vin[V]
Speed
[rpm]
Vset 10 1,5 1,2
min
Max
Setpoint
5.2.10 Sinyal rölesi
Pompada bir röle, terminal 4 ve 5 bulunur. Potansi-
yel olarak serbest hata sinyali için bkz. Şekil 18 ve
Şekil 19 . Bir hata durumunda röle, kırmızı durum
ışığı ve kullanıcı arayüzü ekranında hata koduyla
Şekil 13 etkinleştirilir.
Değerler
• Vmax < 250 VAC
• Imax < 2 A
5.2.11 Harici sensörler
Pompa, aşağıdaki tabloya göre bir diferansiyel ba-
sınç sensörü ve bir sıcaklık probu ile donatılabilir:
Sensör tanımı Tip Terminaller
Diferansiyel ba-
sınç sensörü
4-20mA
1,0 bar (PN 10)
2,0 bar (PN 10) 9-10
Harici sıcaklık
sensörü
KTY83 13 - 14
Basınç sensörü kurulumu
1. Basınç sensörünü boruya takın
2. Kabloyu 9 ve 10 nolu terminallere takın (bkz.
4.6.3 Bağlantı ataması).
3. Pompa ünitesini açın.
4. Başlatma sırasında pompa ünitesi sensörü algı-
layarak bir kurulum menüsü görüntüler.
5. Doğru sensör modelini seçip, parametre
düğmesini (3) kullanarak seçimi doğrulayın.
Bkz. Şekil 13 .
6. Pompa başlatma dizisini tamamlar ve otomatik
olarak sabit basınç modunda çalışmaya başlar.
7. Ayar noktası, ayar düğmeleri (5) kullanılarak
değiştirilebilir. Bkz. Şekil 13 .
Harici sıcaklık sensörü ayarı (yalnız ecocirc
XLplus için)
Sensör ve bağlantılı kontrol modlarının kurulumu
yalnız iletişim veriyolu ile kullanılabilir.
Ayrıntılı bilgi için www.lowara.com adresindeki ile-
tişim ve gelişmiş işlevler kılavuzlarına bakın
UYARI:
Sensör kabloları 20 m'yi aşmamalıdır.
