Za detalje pogledajte priručnik sa naprednim
funkcijama na strani www.lowara.com
5.2.7 Vanjsko pokretanje/zaustavljanje
Pumpa se može pokrenuti ili zaustaviti putem
vanjskog kontakta bez potencijala ili releja koji je
spojen na priključak 11 i 12. Pogledajte Slika 18 i
Slika 19 . Jedinica pumpe se zadano isporučuje s
kratkospojenim priključcima 11 i 12.
NAPOMENA:
• Pumpa osigurava 5 VDC preko priključaka za
pokretanje/zaustavljanje.
• Na priključke za pokretanje/zaustavljanje se ne
smije dovoditi vanjski napon.
• Kabeli spojeni na priključke 11 i 12 ne smiju biti
dulji od 20 m.
5.2.8 PWM ulaz (dostupan samo za
modele 25-40, 25-60, 32-40, 32-60)
Samo na navedenim modelima, PWM ulaz je do-
stupan na priključcima 11 i 12. Pogledajte Slika 18 .
PWM signal dijeli iste priključke ulaza za ulaz za
pokretanje/zaustavljanje.
Dva ulaza se međusobno isključuju.
Za detalje pogledajte priručnik sa naprednim
funkcijama na strani www.lowara.com
5.2.9 Analogni ulaz
Na pumpi se nalazi analogni ulaz od 0-10 V na
priključcima 7 i 8. Pogledajte Slika 18 i Slika 19 za
promjenu početne vrijednosti.
Kad se ulazni napon otkrije, pumpa se automatski
prebacuje na način kontrole fiksne brzine i počinje
raditi prema sljedećem dijagramu:

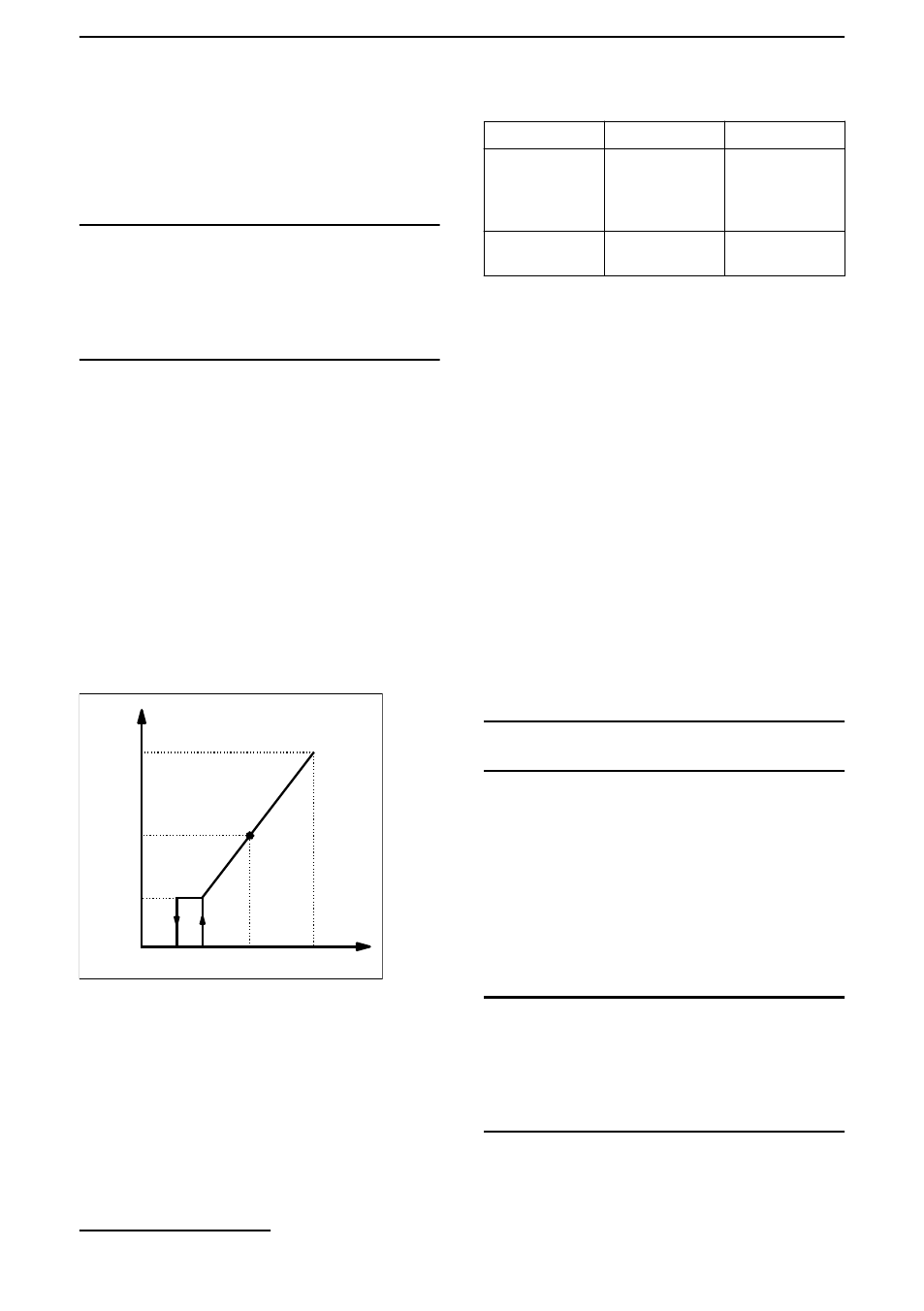

Vin[V]
Speed
[rpm]
Vset 10 1,5 1,2
min
Max
Setpoint
5.2.10 Signalni relej
Pumpa je opremljena relejem, na priključcima 4 i 5.
Pogledajte Slika 18 i Slika 19 za signal greške bez
potencijala. Ako postoji greška relej se aktivira
zajedno s crvenim svjetlom statusa i kodom greške
na zaslonu korisničkog sučelja, Slika 13 .
Vrijednosti
• Vmax < 250 VAC
• Imax < 2 A
5.2.11 Vanjski senzori
Pumpa može biti opremljena senzorom
diferencijalnog tlaka i temperaturnom sondom
prema sljedećoj tablici:
Opis senzora Vrsta Priključci
Senzor
diferencijalnog
tlaka 4-20 mA
1,0 bara (PN
10)
2,0 bara (PN
10)
9 - 10
Vanjski tempe-
raturni senzor
KTY83 13 - 14
Postavke senzora tlaka
1. Instalirajte senzor tlaka na cijev
2. Spojite kabel na priključcima 9 i 10 (pogledajte
4.6.3 Raspored priključaka).
3. Uključite napajanje pumpe.
4. Tijekom pokretanja pumpa otkriva senzor i
prikazuje izbornik za postavljanje.
5. Odaberite pravi model senzora i potvrdite iz-
bor koristeći gumb za parametre (3).
Pogledajte Slika 13 .
6. Pumpa će završiti redoslijed pokretanja i au-
tomatski početi s radom u načinu rada s kon-
stantnim tlakom.
7. Početna vrijednost može se mijenjati pomoću
gumba za postavku (5). Pogledajte Slika 13 .
Postavke vanjskog temperaturnog senzora
(samo za ecocirc XLplus)
Postavke senzora i načina kontrole koji se odnose
na njega dostupne su samo preko komunikacijske
sabirnice.
Za detalje pogledajte priručnik za funkcije
komunikacije i napredne funkcije na strani
www.lowara.com
NAPOMENA:
Kabeli senzora ne smiju biti dulji od 20 m.
5.2.12 Komunikacijska sabirnica
(dostupno samo na ecocirc XLplus)
Pumpa ima dva ugrađena RS-485 komunikacijska
kanala. Jedan je dostupan kao standardan
(priključci 15-16-17), a drugi je omogućen samo uz
dodatni RS-485 ili bežični modul (priključci
18-19-20). Pogledajte Slika 18 i Slika 19 .
Pumpa može komunicirati s vanjskim BMS susta-
vima preko Modbus ili BACnet 201 protokola. Pot-
puni opis protokola potražite u priručniku za
komunikaciju na strani www.lowara.com.
NAPOMENA:
Kad je daljinsko upravljanje aktivno, početnim
vrijednostima i načinima kontrole se upravlja samo
preko komunikacijskih kanala i oni se ne mogu
mijenjati putem korisničkog sučelja. Prikazana
količina i upravljanje mjernom jedinicom ostaju
aktivni na korisničkom sučelju.
5.2.13 Automatski rad dvostruke pumpe
(dostupno samo za ecocirc XLplus)
Pomoćni način rada
201 Nije dostupno na modelima 25-40, 25-60, 32-40, 32-60.
