Uso
Configurazione con quattro canali di bianco (oppure colori generici)
Numero di punti luce
(Light Point) indipendenti
Indirizzo di partenza
DMX
Canale DMX utilizzato
W 1 W 2 W 3 W 4
1 1 1 2 3 4
2 5 5 6 7 8
3 9 9 10 11 12
… … … … … …
16 * 61 61 62 63 64
… … … … … …
32 ** 125 125 126 127 128
… … … … … …
64 *** 253 253 254 255 256
* Max. con EASY DMX 16x4 SO
** Max. con EASY DMX 32x4 SO
*** Max. con EASY DMX 64x4 SO

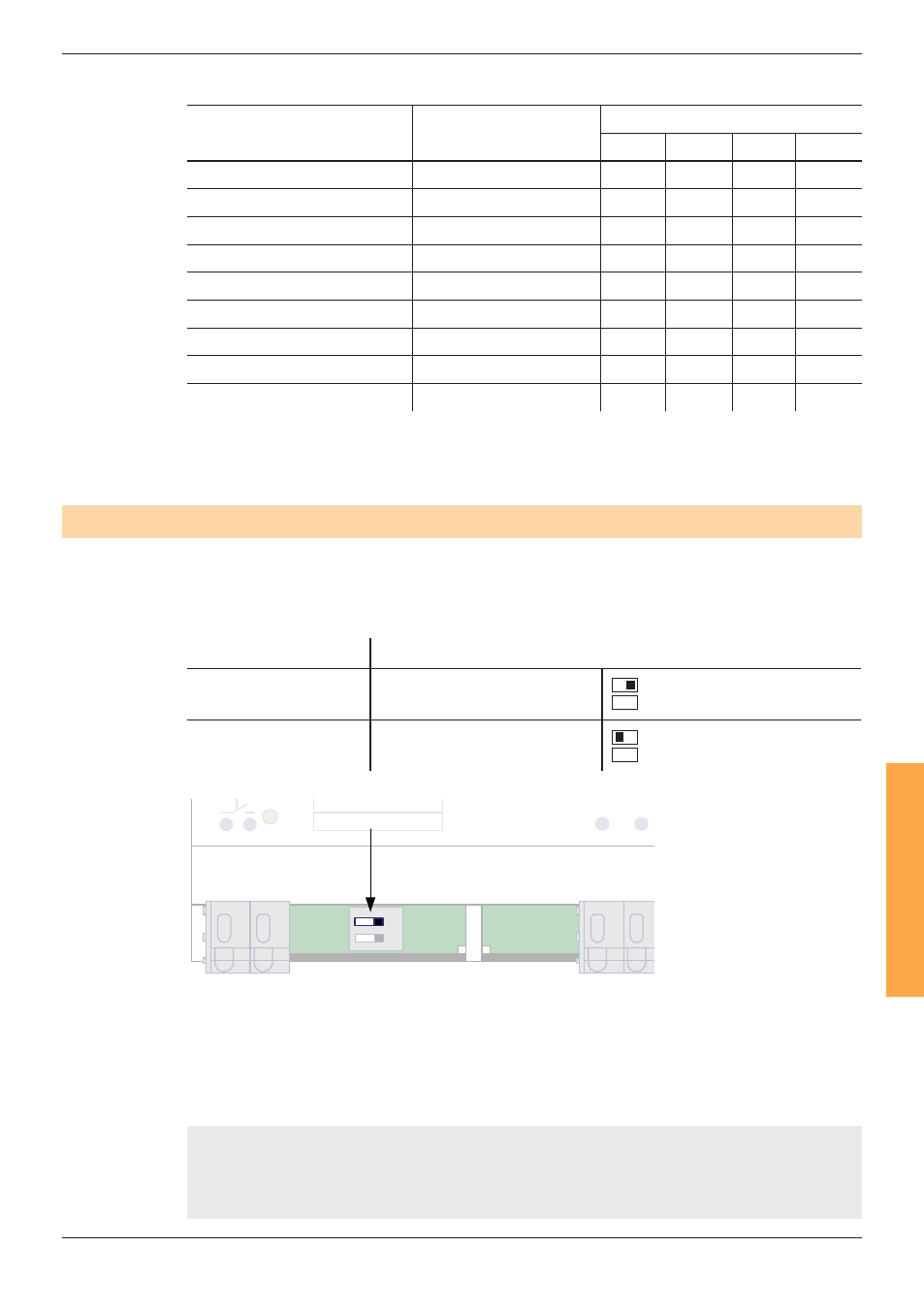

Verifica delle impostazioni degli DMX
In applicazioni “Multiple Light Points” le impostazioni degli indirizzi DMX per apparec-
chi DMX possono essere controllati con l‘ausilio della modalità di prova o test.
La modalità di prova viene attivata/disattivata tramite l‘interruttore DIP 1.
Stato Posizione degli interruttori DIP
Attivato Interruttore DIP 1 = ON
Disattivato Interruttore DIP 1 = OFF
O
n
1
2
O
n
1
2
L N
EASY signal
t a (°C )
0...+ 50
2 1 3 4
DMX out
+
-
Shield
Sync
Cmd
1 - ON 120Ω Termin.
1 - ON Test Mode
2 - ON Slave / OFF Master
Temp.-Test
t
C
= 60°C
110
Made in Italy by OSRAM
A6022790072
2 - N.C.
wire preparation
push in
s+f: 0.5 – 2.5
10 - 12 mm
EASY DMX 16x4 SO
2
110-240 V
_
~
60-40mA
0/50/60Hz
EASY
signal
Se è attivata la modalità di prova, viene trasmessa una sequenza di valori predefiniti
all‘uscita DMX.
Se le impostazioni di indirizzo DMX corrispondono alle posizioni effettive degli appa-
recchi DMX, gli apparecchi DMX collegati generano un effetto onda colorata omoge-
neo.
Avviso:
un controllo completo delle impostazioni degli indirizzi DMX e della relativa asse-
gnazione dei punti luce (Light Point) può essere eseguita solamente con l'EASY
Color Control Software.
