EASY DMX SO Montage
Montage

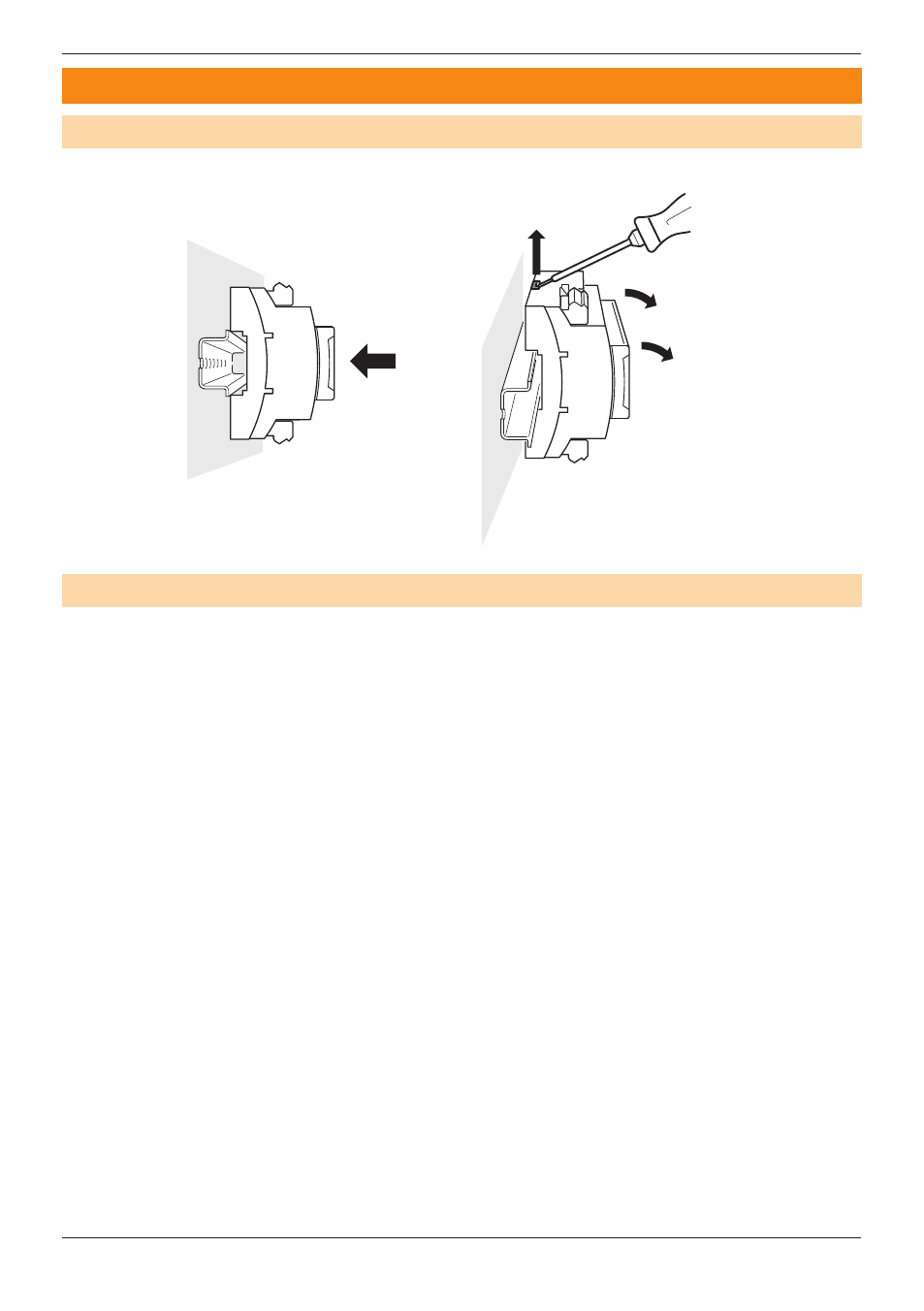

Steuereinheit befestigen
Befestigung Demontage
Verdrahtungsbeschränkungen
Bei der Planung des DMX-Links sind neben den Informationen in den entsprechenden
Anleitungen zum DMX-Gerät auch folgende Punkte zu beachten:
•
Benutzen Sie bei einer Montage im Freien ausschließlich Datenkabel, die für die
Verwendung im Freien ausgelegt sind.
•
Typische Eigenschaften eines DMX-Kabels:
• Geringe Kapazität
• Impedanz: 85 bis 150 Ohm
• Elektrisch geschirmt
• Mindestens 1 verdrillte Doppelleitung
• Min. Drahtstärke: 0,25 mm² (AWG 24) für Strecken bis zu 300 m
• Es können CAT5-Netzwerkkabel, die für eine direkte Erdverlegung ausgelegt
sind, verwendet werden; allerdings empfiehlt sich hier der Einsatz von Kabelka-
nälen
•
DMX-Geräte müssen als “Daisy Chain” miteinander verbunden werden (d. h. die
DMX-Geräte müssen über das DMX-Kabel jeweils nacheinander mit dem nächsten
Gerät verbunden werden, wodurch eine einzelne Kette entsteht).
•
Pro Kette sind max. 32 DMX-Geräte zulässig. Nähere Informationen zu möglichen
Ausnahmen finden Sie in den separaten Anleitungen zu den jeweiligen DMX-Gerä-
ten.
•
Es ist ein optisch isolierter Verstärker oder Splitter zu verwenden, um:
• das DMX-Signal in Umgebungen mit einem hohen Grad an elektromagnetischen
Störungen zu verstärken
• einen Link zu ermöglichen, der 300 m überschreitet
• einen Link zu erweitern, um weitere 32 DMX-Geräte (max.) aufzunehmen
