EASY DMX SO Montage

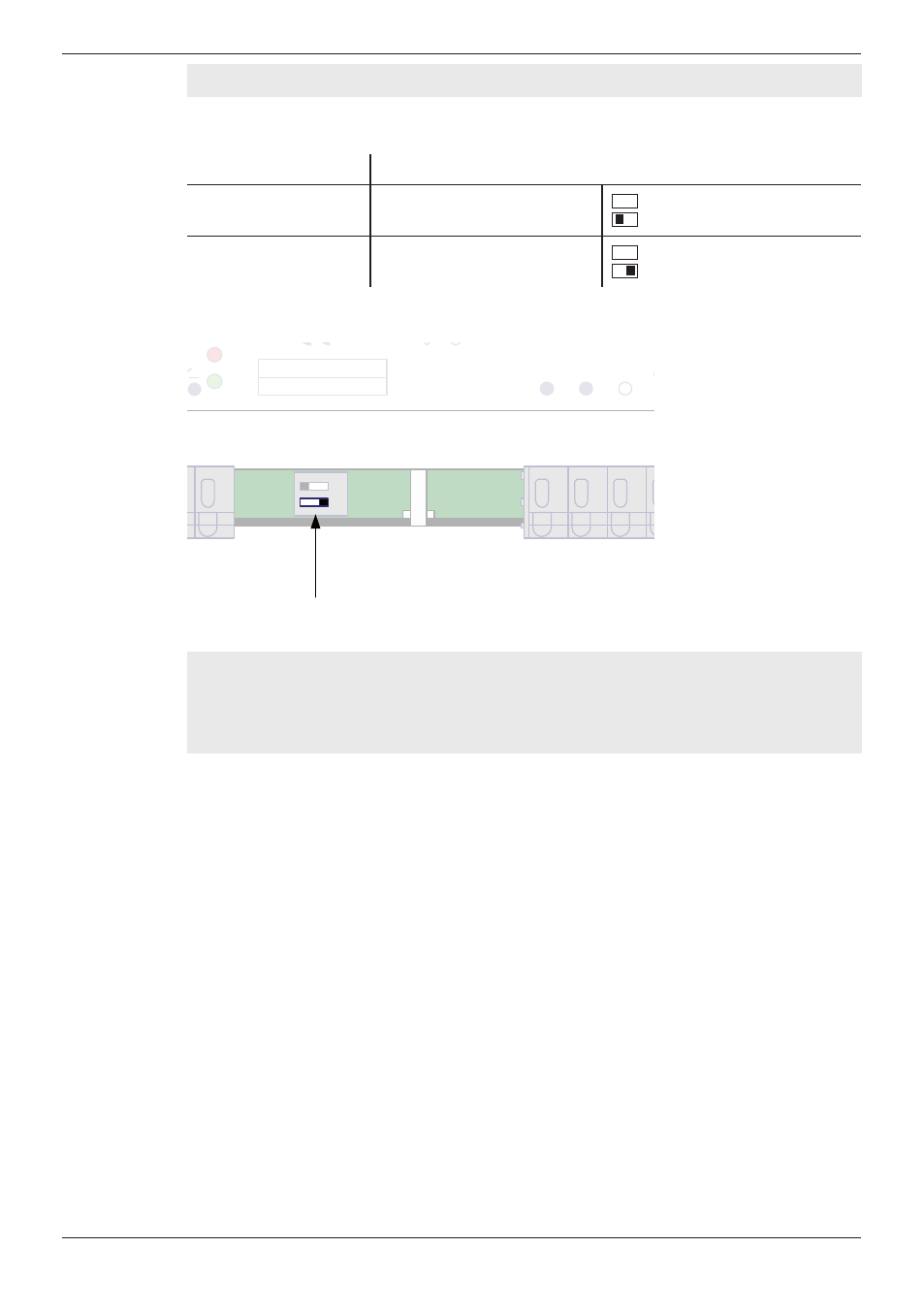

Master-Status aktivieren
Bei EASY DMX wird der Master/Slave-Status über DIP-Schalter 2 aktiviert.
Status DIP-Schalter-Stellung
Master DIP-Schalter 2 = OFF
Slave DIP-Schalter 2 = ON
O
n
1
2
O
n
1
2
L N
EASY signal
t a (°C )
0...+ 50
2 1 3 4
DMX out
+
-
Shield
Sync
Cmd
1 - ON 120Ω Termin.
1 - ON Test Mode
2 - ON Slave / OFF Master
Temp.-Test
t
C
= 60°C
110
Made in Italy by OSRAM
A6022790072
2 - N.C.
wire preparation
push in
s+f: 0.5 – 2.5
10 - 12 mm
EASY DMX 16x4 SO
2
110-240 V
_
~
60-40mA
0/50/60Hz
EASY
signal
Hinweis:
Wenn zwei oder mehr EASY DMX Steuereinheiten in einem System kombiniert
sind, darf nur eines dieser Geräte als Master konfiguriert sein.
