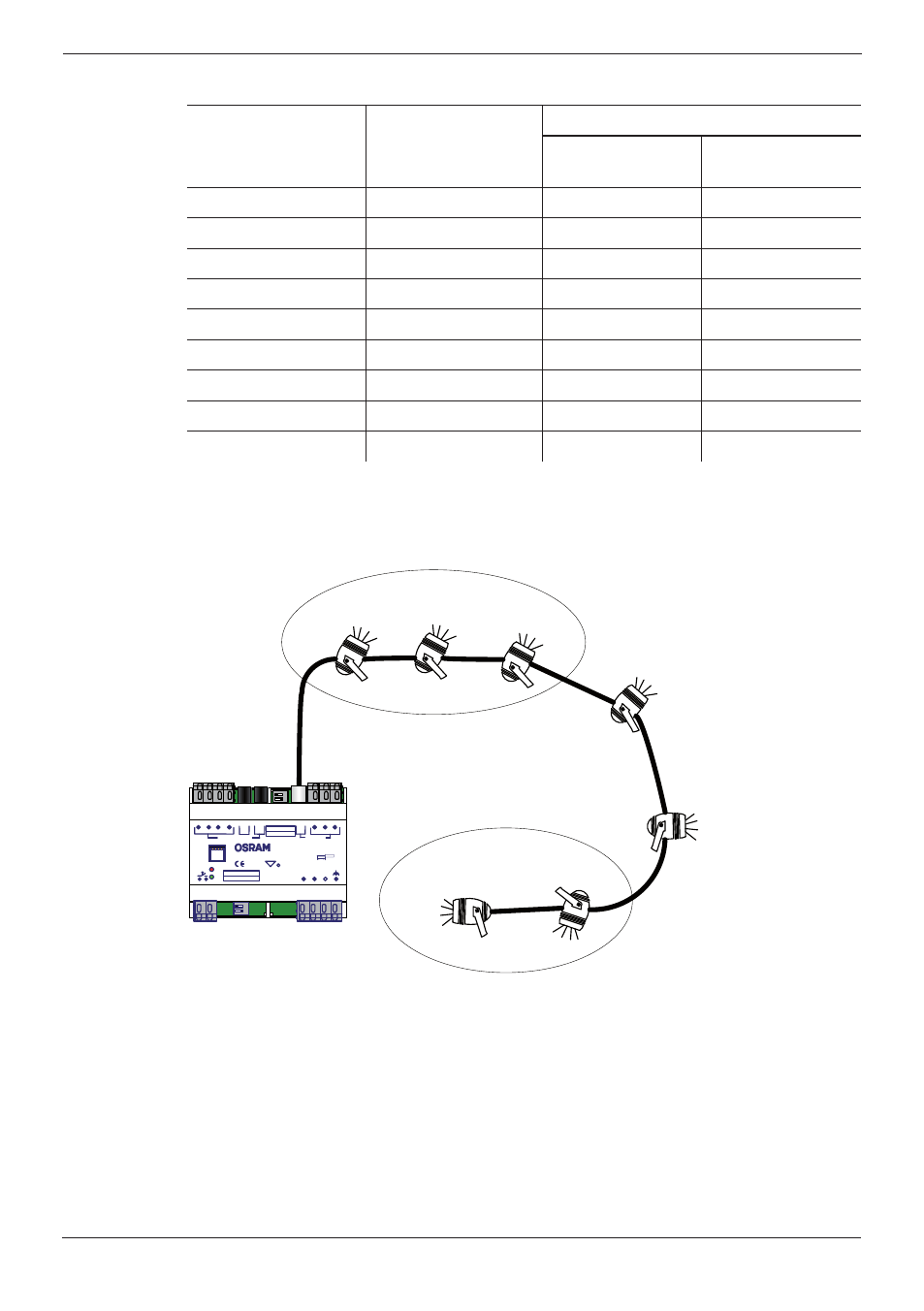

OSRAM EASY DMX 16x4 SO - Manual (Page 108)

EASY DMX SO Manejo
108
XII 2009
Configuración con dos canales en blanco
Número de "Light
Points" indepen-
dientes
Dirección de inicio
DMX
Canal DMX utilizado
Blanco cálido =
rojo
Blanco frío = azul
1 1 1 2
2 3 3 4
3 5 5 6
… … … …
16 * 31 31 32
… … … …
32 ** 63 63 64
… … … …
64 *** 127 127 128
* Máx. en EASY DMX 16x4 SO
** Máx. en EASY DMX 32x4 SO
*** Máx. en EASY DMX 64x4 SO
5,6
1,2
1,2 1,2
3,4
EASY DMX
7,8
7,8
O n 1
2
O n 1
2
L N
EASY signal
t a (°C )
0...+ 50
2 1 3 4
DMX out
+ - Shield
Sync
Cmd
1 - ON 120Ω Termin.
1 - ON Test Mode
2 - ON Slave / OFF Master
Temp.-Test
t C = 60°C 110
Made in Italy by OSRAM
A6022790072
2 - N.C.
wire preparation
push in
s+f: 0.5 – 2.5
10 - 12 mm
EASY DMX 16x4 SO 2
110-240 V _ ~
60-40mA
0/50/60Hz
EASY
signal
Direcciones DMX
Cable DMX Primer "Light Point"
Segundo "Light Point"
Cuarto "Light Point"
Direcciones DMX
Direcciones DMX Direcciones DMX
Direcciones DMX
Tercer "Light Point"
Direcciones DMX
Direcciones DMX
